calibra c20xe en el garage

saludos a todos , despues de mucho sin poder dedicarle tiempo al foro ni a ningun coche , tengo la oportunidad de empezar con mi nuevo proyecto.
Se trata de un opel calibra 16v del 92 que pude comprar el verano pasado.
El coche tiene aproximadamente 2000.000 km es de un unico dueño y esta totalmente de serie.Mi idea es restaurar las maximas piezas y partes posibles , tanto de mecanica , interior y exterior.

Antes de empezar a desmontar nada del coche , tengo por casa otro motor c20xe del mismo año y rondando los mismos kilometros.Este motor lo desmonte de otro calibra que andaba perfectamente y aparentemente en buen estado, asique he decidido trabajar sobre el , y guardar de repuesto el que tiene el coche montado.

aqui os dejo algunas fotos del motor en cuestion:

Archivo adjunto 36182Archivo adjunto 36183Archivo adjunto 36184Archivo adjunto 36185

De momento lo que le estado haciendo al motor es lo siguiente:

- desmontado admision , culata y distribucion
- he mandado la culata a rectificar , plano , asientos retenes etc
- limpiando de carbonilla los pistones
- quitando restos de junta de culata del bloque

Archivo adjunto 36186Archivo adjunto 36187Archivo adjunto 36188Archivo adjunto 36189Archivo adjunto 36190Archivo adjunto 36191

en el circuito de refrigeracion habia acumulado muchas placas de oxido ya que el motor llevaba tiempo parado , decidi rellenarlo de cocacola y dejarla actuar unos dias para eliminar un poco la corrosion , posteriormente quite los tapones del bloque y petrolee el motor entero.

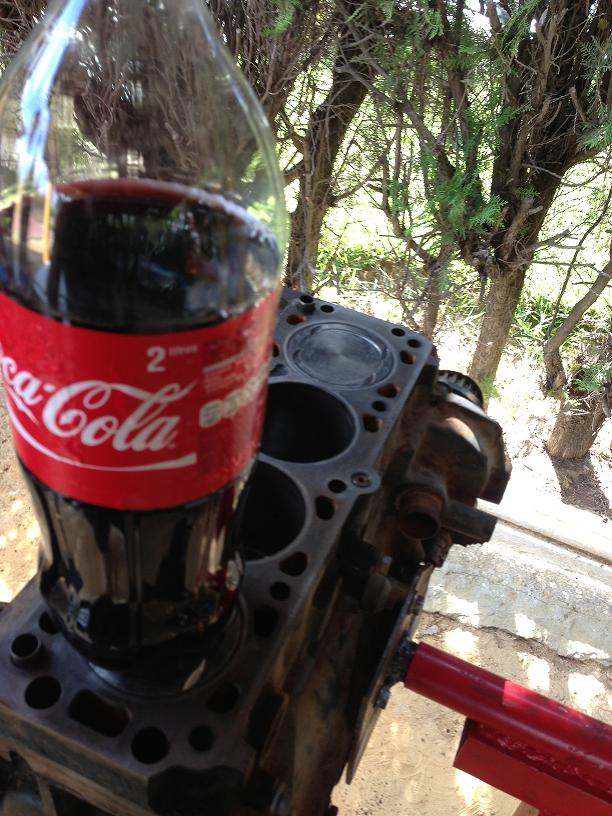

una vez petroleado rellene con aceite el hueco de los pistones para evitar que parezca algo de corrosion y tambien observar si existe alguna fuga o algo por los segmentos :

Archivo adjunto 36195Archivo adjunto 36196

Archivo adjunto 36192Archivo adjunto 36193Archivo adjunto 36194

de momento es lo que lleva de trabajo el motor.

espero que os guste la restauracion y me ayudeis con las mil dudas que saldran, un saludo

Poco a poco y con buena letra, por cierto, el calibra en cuestión es ese blanco que aparece en una de las fotos que has puesto??
¿De chapa y pintura tiene mucho curro?

Un saludo y ánimo

Cita:

---

Iniciado por peralta

Poco a poco y con buena letra, por cierto, el calibra en cuestión es ese blanco que aparece en una de las fotos que has puesto??
¿De chapa y pintura tiene mucho curro?

Un saludo y ánimo

---

no tiene oxidos , en la aleta trasera izquierda tiene un pequeño golpe , pero no es gran cosa.Los paragolpes estan para cambiar , y aparentemente fue repintado entero.

En cuestion de chapa y pintura es lo que menos miedo me da , porque es a lo que me dedico , tengo un tallercito de chapa y pintura,Asique la idea es repintarlo entero , se quedara blanco pero nose si el blanco de serie o variar un poco el tono, pero aun queda bastante trabajo hasta llegar a ese punto jeje

muchas gracias un saludo

saludos a todos , seguimos con el motor , poco a poco , esta vez le ha tocado la colocacion de los tapones de bloque nuevos y un poco de ìntura despues de eliminar la suciedad y grasa que tenia acumulada el bloque.
Archivo adjunto 36607Archivo adjunto 36608Archivo adjunto 36609Archivo adjunto 36610


Despues de colocar los tapones he colocado la culata , dandole lo pares de apriete que saque del autodata , como este motor no lo voy arrancar pronto , le he dado :

25nm
90º
90º
90º
estos son los pares que me dio el autodata para c20xe sin calentamiento , aunquehe leido por ahi que una vez arrancado deberia darle 30º mas , si me equivoco decidmelo que ando un poco perdido.

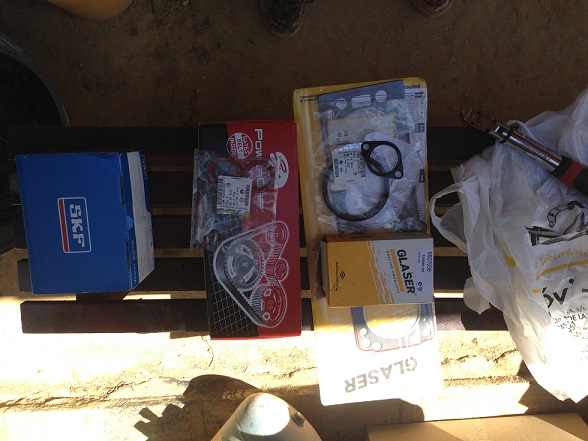

He utilizado tornillos y junta glaser , aqui os dejo la foto con algunos recambios mas.

Archivo adjunto 36613Archivo adjunto 36614

Por ultimo he limpiado y cargado los taques y los he colocado en la culata , he puesto el reten del cigueñal nuevo , estoy a la espera de que me lleguen los esparragos, tuercas y arandelas de los cojinetes de los levas , para cerrar el motor por la parte de arriba.

Archivo adjunto 36616Archivo adjunto 36617

hasta ahora es el trabajo que llevo hecho , encuanto lleguen los recambios seguiremos con el pequeño.

un saludo

No lleva reapriete en caliente asi que da el apriete por concluido

Poco a poco lo vas llevando a flote, sigue así.

Hay gente que le da un apriete cuando ha arrancado un rato y ha cojido temperatura. Sinceramente, a mí nunca me ha gustado ese sistema, no lo veo muy normal.

Saludos !

El reapriete, que yo sepa, es a los mil kilómetros (y no en todos se le da)

P.d: muy buen trabajo :thumbup:
Enviado desde mi HTC Desire usando Tapatalk 2

muchas gracias por los comentarios , entonces dejare el apriete tal como esta.

seguire poniendo novedades , que ahora tengo un problemilla con el volante de inercia aligerado que he pedido.

un saludo

aqui os pongo unas fotillos del volante aligeradoArchivo adjunto 36624Archivo adjunto 36625Archivo adjunto 36626

Cita:

---

Iniciado por gabriel_87

muchas gracias por los comentarios , entonces dejare el apriete tal como esta.

seguire poniendo novedades , que ahora tengo un problemilla con el volante de inercia aligerado que he pedido.

un saludo

---

Y que problema tienes si puede saberse?

1 saludo

en realidad es una tonteria , resulta que el volante de inercia que he comprado no trae la corona donde entra el motor de arranque , asique tengo que quitar la corona del volante que tenia montado y acoplarla al nuevo.
Mas o menos ya se como hacerlo , espero que no tenga mucha complicacion.

Cita:

---

Iniciado por gabriel_87

en realidad es una tonteria , resulta que el volante de inercia que he comprado no trae la corona donde entra el motor de arranque , asique tengo que quitar la corona del volante que tenia montado y acoplarla al nuevo.
Mas o menos ya se como hacerlo , espero que no tenga mucha complicacion.

---

con calor. es la unica manera

si , eso me han comentado.
calentar la corona con un soplete y luego antes de meterla en el volante nuevo , enfriar el volante para jugar con la dilatacion de los materiales.

dejare el volante un par de dias metido en el congelador de casa jejeje aver que sale

Correcto, contrastes de temperatura.

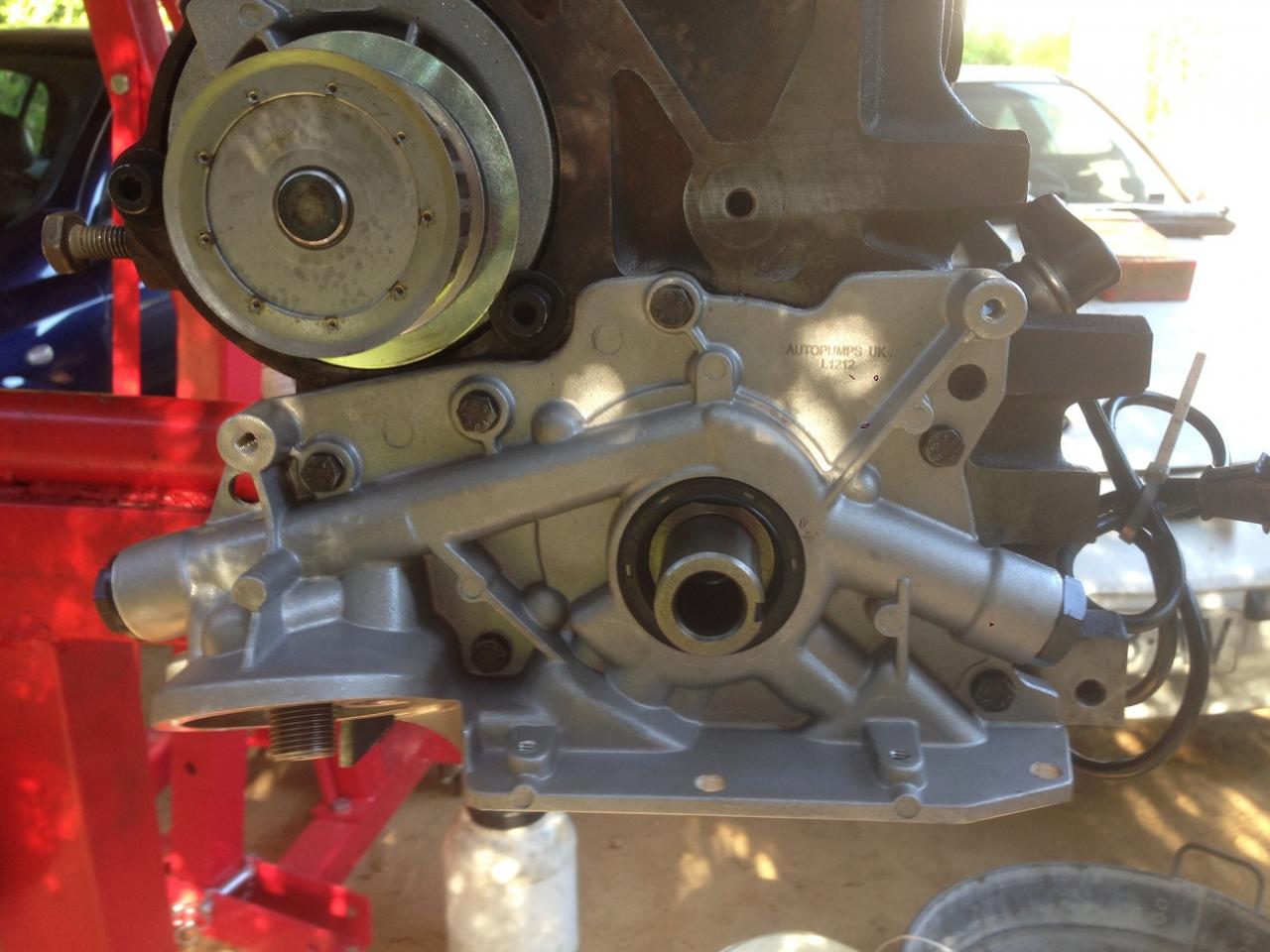

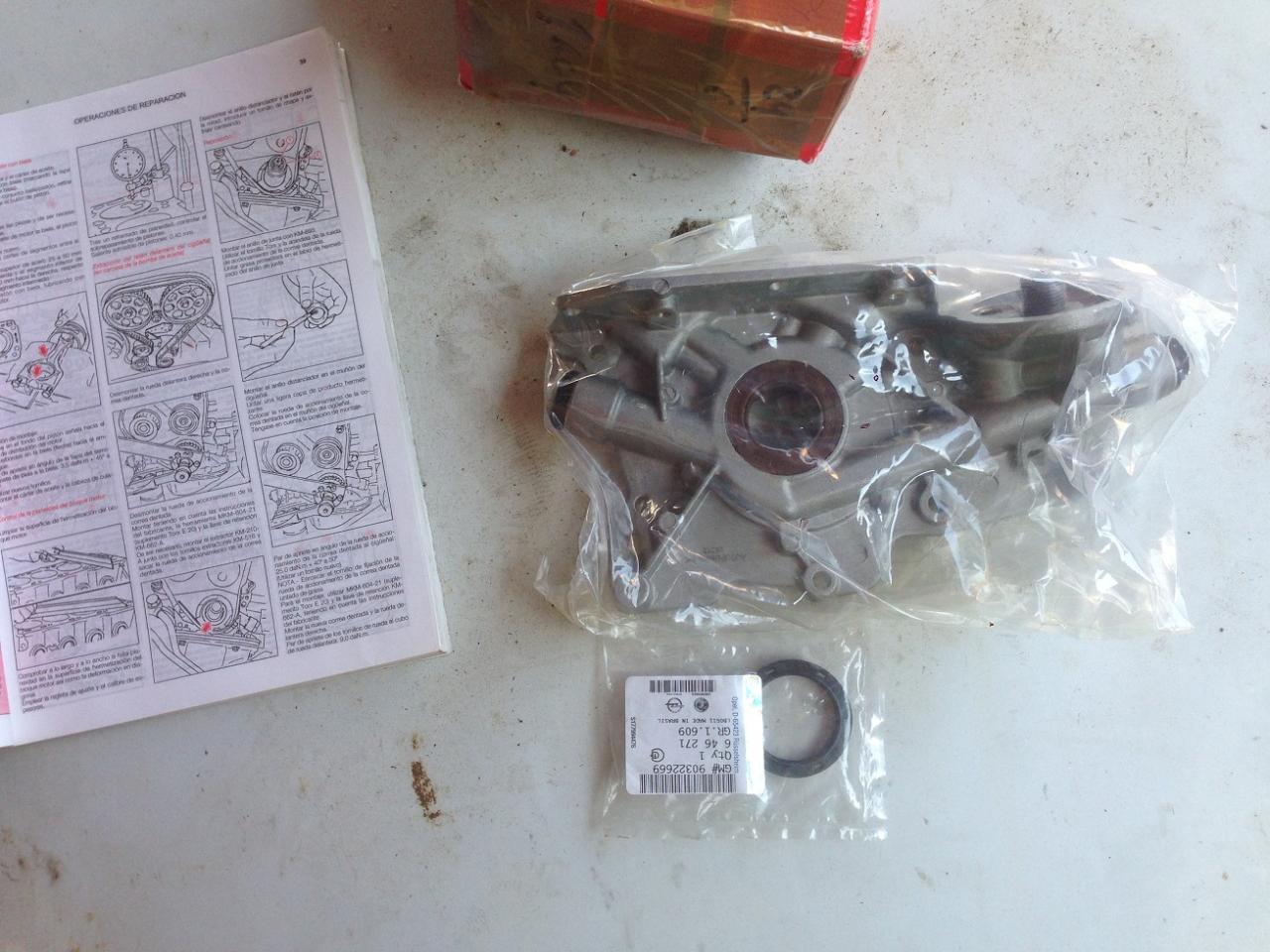

bueno hoy me ha llegado la bomba de aceite nueva y he tenido un ratillo libre para colocarla , asi ha quedado; he cambiado el reten que trae por el original de la opel , que me comento un forero (FLAMA) que lo hiciera y la verdad que no tiene nada que ver un reten con otro.Nose si ha sido muy buena idea cambiar la bomba por una no original , espero que no me salga rana.
Si alguno vais a ponerla, antes de montarla apretad la carcasa trasera que vienen algo flojos los tornillos.

Archivo adjunto 36635Archivo adjunto 36636Archivo adjunto 36637

Gabi dale caña!!! Que ya va a estar en la calle!!

Un saludo.

Bufff, yo despues de ver la bomba de aceite de Uzi, que es la misma marca que la tuya y estaba terminada de pena por dentro, y de que oscar dijese que en ninguno de sus coches (Opel de correr y demás) habia cambiado la bomba de origen NUNCA, No me atreveria a montarla.
Lo más importante de esa bomba no es el retén, que ya será malo, como has podido comprobar, es la galeria de la recirculación y la pieza que va con el muelle, que se gripa dentro del conducto y te deja la recirculación abierta. Comprueba que el bulon metalico entra y sale con facilidad, y lubricalo ahora...
Comentó Uzi, que incluso existen en UK kits de reparación de este mal endemico de las bombas de aceite de AUTOPUMPS UK.

Comentar tambien para los novatos, que si se queda la recirculación abierta, la bomba es incapaz de dar la presion necesaria al sistema de lubricación del motor, empiezan los ruidos cla cla cla, desgastes de cojinetes y terminaria con un bonito trozo de biela por fuera del bloque de motor...

Dale caňa mi carva, esperemos verlo el aniversario que viene...
Enviado desde mi ST21i usando Tapatalk 2

Cita:

---

Iniciado por Txema_GSI

Bufff, yo despues de ver la bomba de aceite de Uzi, que es la misma marca que la tuya y estaba terminada de pena por dentro, y de que oscar dijese que en ninguno de sus coches (Opel de correr y demás) habia cambiado la bomba de origen NUNCA, No me atreveria a montarla.
Lo más importante de esa bomba no es el retén, que ya será malo, como has podido comprobar, es la galeria de la recirculación y la pieza que va con el muelle, que se gripa dentro del conducto y te deja la recirculación abierta. Comprueba que el bulon metalico entra y sale con facilidad, y lubricalo ahora...
Comentó Uzi, que incluso existen en UK kits de reparación de este mal endemico de las bombas de aceite de AUTOPUMPS UK.

Comentar tambien para los novatos, que si se queda la recirculación abierta, la bomba es incapaz de dar la presion necesaria al sistema de lubricación del motor, empiezan los ruidos cla cla cla, desgastes de cojinetes y terminaria con un bonito trozo de biela por fuera del bloque de motor...

---

Ahi esta la de mi LET con 300mil...

Animo tio dale duro

Cita:

---

Iniciado por K_V6

Ahi esta la de mi LET con 300mil...

Animo tio dale duro

---

te refieres que llevas GM o bomba de UK? yo leyendo estas cosas que poneis ahora me entra el canguis de averla cambiado y no aver dejado la original,pero como cuando abri el motor los casquillos estaban de pena y el turbo abia sufrido de mala lubricacion decidi sustituirla! saludos

La original GM

Ponle un manómetro de aceite y así la tendrás siempre vigilada..

buenas , despues de un tiempo sin posterar , pongo algunos cambios en este proceso .Y esta algo mas avanzado ire poniendo las fotos que tengo y lo que he ido haciendo.

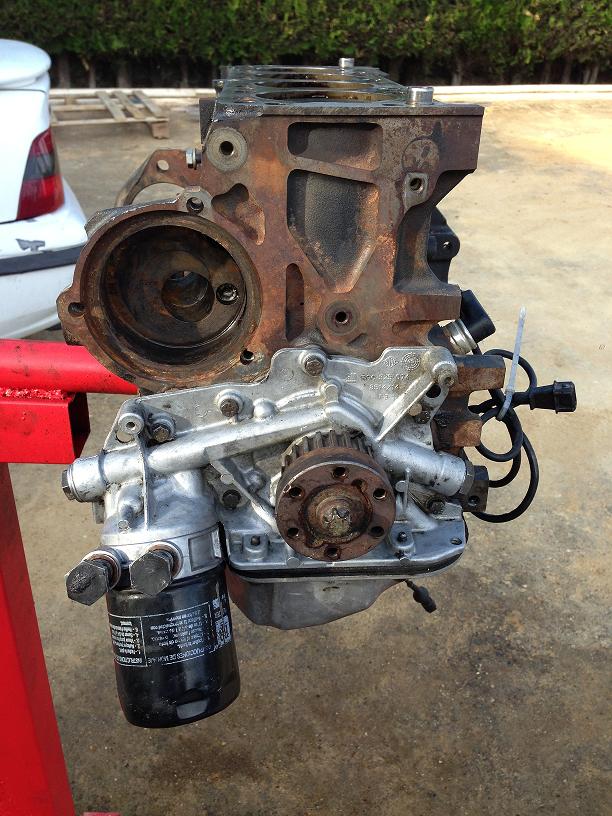

El siguiente paso que hice fue colocar la bomba de aceite nueva , la del motor tenia algo mas de 200.000km , no dio problemas pero ya que tenia el motor fuera decidi cambiarla , es una de las que venden en ebay , suelen dar problemas en el reten que va al cigueñal , asique se lo cambie por el original de opel.

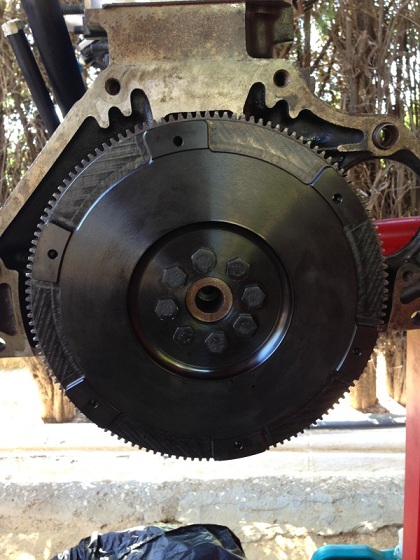

tambien coloque el volante de inercia aligerado , despues de colocarle la corona.Otro cambio fue el tornillo del cigueñal , el cual coloque nuevo.
aqui os dejo algunas fotos de como va quedando:
Archivo adjunto 38511Archivo adjunto 38512Archivo adjunto 38513Archivo adjunto 38514Archivo adjunto 38517Archivo adjunto 38516

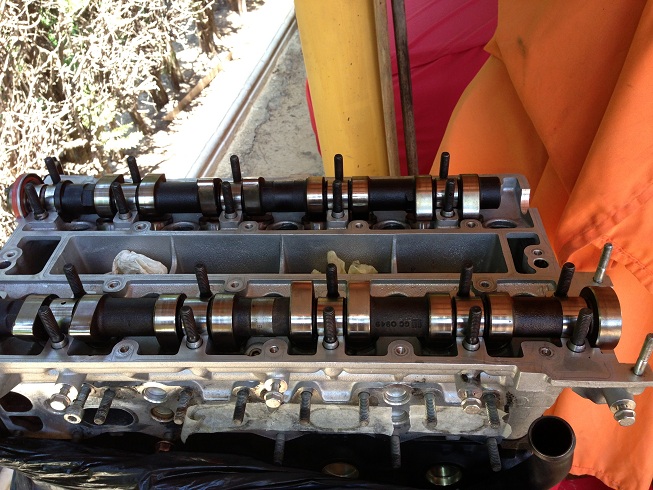

El siguiente paso fue la parte superior de la culata , aqui le he puesto nuevo los esparragos , tuercas y arandelas donde van los arboles de leva.

He sustituido los retenes de los levas , y he restaurado las poleas que estaban un poco deterioradas por el tiempo.

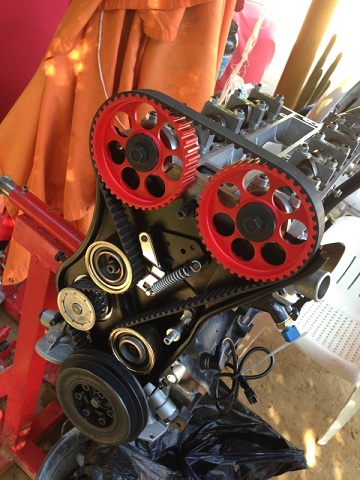

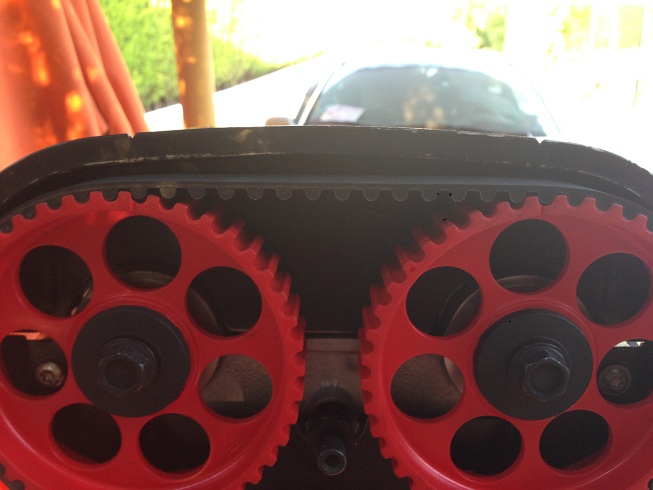

tambien he colocado la distribucion , en la polea del cigueñal queda un poco desplazado del PMI , pero despues de dar vueltas girando el motor , no suena nada raro ni parece que choque nada , decidme que opinais.

Archivo adjunto 38518Archivo adjunto 38519Archivo adjunto 38520Archivo adjunto 38521Archivo adjunto 38522Archivo adjunto 38523Archivo adjunto 38524Archivo adjunto 38525Archivo adjunto 38526

Cita:

---

Iniciado por gabriel_87

El siguiente paso fue la parte superior de la culata , aqui le he puesto nuevo los esparragos , tuercas y arandelas donde van los arboles de leva.

He sustituido los retenes de los levas , y he restaurado las poleas que estaban un poco deterioradas por el tiempo.
tambien he colocado la distribucion , en la polea del cigueñal queda un poco desplazado del PMI , pero despues de dar vueltas girando el motor , no suena nada raro ni parece que choque nada , decidme que opinais.

Archivo adjunto 38518Archivo adjunto 38519Archivo adjunto 38520Archivo adjunto 38521Archivo adjunto 38522Archivo adjunto 38523Archivo adjunto 38524Archivo adjunto 38525Archivo adjunto 38526

---

como consejo mio, sobre todo ahora que tienes el motor fuera... lo mas fiable para la distribucion es la marca que tiene la polea de distribucion de cigüeñal, no la de la polea de accesorios... vamos, yo asi lo hago cuando puedo.

Cita:

---

Iniciado por BiLLyTK

como consejo mio, sobre todo ahora que tienes el motor fuera... lo mas fiable para la distribucion es la marca que tiene la polea de distribucion de cigüeñal, no la de la polea de accesorios... vamos, yo asi lo hago cuando puedo.

---

si , la polea donde va la correa vamos , ok.Entonces volvere hacer la distribucion fijandome en esa marca.

muchas gracias.

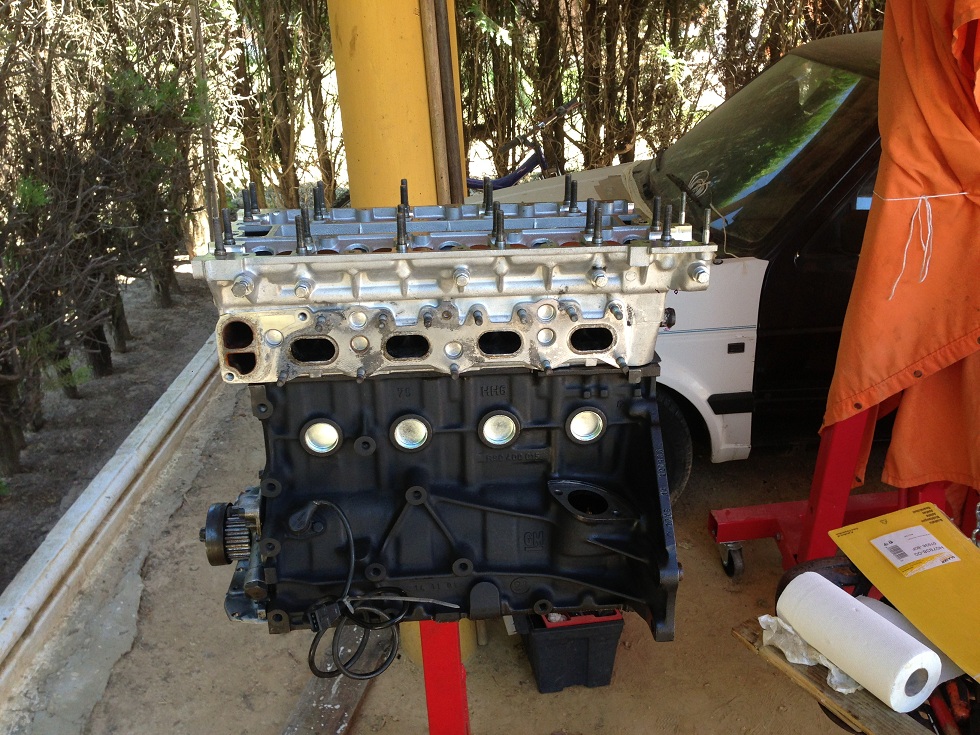

aqui os dejo algunas fotos de como ha quedado el motor cerrado , le faltan algunos sensores por poner pero ya esta casi entero.

Archivo adjunto 38534Archivo adjunto 38535Archivo adjunto 38536

Tambien os pongo como quedo la f20 , despues de petrolearla.
Le he cambiado las juntas y los retenes donde van los palieres.

Archivo adjunto 38535

Archivo adjunto 38537Archivo adjunto 38538Archivo adjunto 38539

Buenos avances, eso si, yo no hubiera cambiado una bomba de serie en buen estado por una nueva aftermarket, y apoyo la mocion de billy, nunca fiarse de la marca de la polea, puesto que al ser de dos piezas unidas por un silentblock de goma solo es fiable si la polea es nueva, para eso está la marca del propio piñon del cigüeñal

Apoyo la moción sobre la bomba. Las que se han puesto por aquí de eBay no es que hayan dado n resultado muy optimo dando muy poca guerra las originales aun con ese kilometraje.

Animo con el aparato y a ver si lo volvemos a ver pronto

buenas , gracias por los comentarios.

Se que en algunos aspectos como la bomba de aceite me la voy a jugar , pero bueno , espero que no me de muchos dolores de cabeza mas tarde.
Volvere a fijarme en la polea de distribucion para cuadrarla bien con las marcas y dejarla lista.

Os pongo un avance del coche.

Desmonte el frontal , aletas , paragolpes y demas y saque el motor con toda la mecanica , para petrolear , lijar y pintar el vano motor.

aqui esta el otro motor , con el que venia el coche , tiene unos 200.000km aproximadamente , de momento se queda para respuestos , lo que si utilizare es la caja de cambios , que ya he restaurado un poco , cambiandole juntas etc, como puse anteriormente.

Archivo adjunto 38683Archivo adjunto 38681Archivo adjunto 38682

luego una vez fuera la mecanica , tape las partes electricas que me quedaban , y petrolee bien el motor por todas partes.

antes de petrolear :

Archivo adjunto 38684Archivo adjunto 38685Archivo adjunto 38686Archivo adjunto 38687

depues del petroleado y lijado :

Archivo adjunto 38688Archivo adjunto 38689Archivo adjunto 38690Archivo adjunto 38691

y aqui el resultado una vez pintado :

Archivo adjunto 38692Archivo adjunto 38693

Gran trabajo!

Así me gusta carva,que lo hagas como tu sabes. Y espero verte en el aniversario.

Tiene buena pinta lo que estas haciendo.
me gustan mucho las tapa de valancines en negro.

E visto que el motor que estabas restaurando lleva culata ks700 pon le un termostato fresquito, por que últimamente no se están portando muy bien esas culatas.

muchas gracias por los comentarios !!! espero que vaya mejorando poco a poco!!!


siiii bake este año te veo por los madriles !!!

Cita:

---

Iniciado por josue-let

Tiene buena pinta lo que estas haciendo.
me gustan mucho las tapa de valancines en negro.

E visto que el motor que estabas restaurando lleva culata ks700 pon le un termostato fresquito, por que últimamente no se están portando muy bien esas culatas.

---

siii !!! es una ks 700 , le he pueso un termostato de 82 , hay gente que comentaba el anular el termostato y dejarlo abierto siempre , personalmente prefiero el de 82 , eso de que este abierto el paso con el motor en frio no me hace mucho chiste tampoco.

Archivo adjunto 38694

Cita:

---

Iniciado por gabriel_87

siii !!! es una ks 700 , le he pueso un termostato de 82 , hay gente que comentaba el anular el termostato y dejarlo abierto siempre , personalmente prefiero el de 82 , eso de que este abierto el paso con el motor en frio no me hace mucho chiste tampoco.

Archivo adjunto 38694

---

Cuando tengas que pasar por Soria en diciembre, lo agradecerás el tener termostato, cualquiera pero tener uno al menos ;)

1 saludo

seguimos avanzando un poco con el vano motor , lo siguiente es el cableado , ya que esta todo fuera aprovecho para limpiar todos los contactos y cambiar la cinta que enrolla toda la maza.
he utilizado una cinta de tela de wurth que va bastante bien , creo que es casi identica a la de serie.

Archivo adjunto 38728

Primero tuve que retirar la cinta vieja por todo el ramal , limpiar un poco los cables y poco a poco ir enrollando todo de nuevo :

Archivo adjunto 38731Archivo adjunto 38732Archivo adjunto 38733Archivo adjunto 38734
Archivo adjunto 38735

una vez terminado he montado tambien , radiador del AA/CC , radiador , ventilador ,algun tubo del aire y un pequeño detalle a la bobina de encendido , aunque no se vea mucho pero queda algo distinta.
Archivo adjunto 38736Archivo adjunto 38737
