Cableado hacia altavoces traseros.

Hola, como ya comenté en la presentación del coche hace unas semanas, los altavoces traseros no funcionan.

Después de que el mecánico me echase una mano para sacar la radio, ya que la herramienta que estaba intentando usar yo no era buena, me puse a revisar el cableado.

La radio que tengo montada es esta: Pioneer KEH-7200RDS

https://i.imgur.com/otVKCzMl.jpg

Tengo el manual de la radio y lleva este enchufe, que por lo que he comprobado con el manual de la radio está bien cableado, excepto el positivo a llave está puesto directo a batería pero bueno, ahora mismo me da igual.

https://i.imgur.com/TKUMHrAl.jpg

Una vez quitada la radio, con unos cablecitos y una pila he comprobado que los altavoces delanteros van bien ( cosa que ya sabía claro... ) pero al intentar hacer sonar los traseros con la pila, no suena nada.

Me he ido al maletero y he enganchado un par de cables directamente a un altavoz, le he conectado la pila y ha hecho ruido a la primera, por lo que sé que al menos uno de los 2 altavoces traseros tiene que sonar (en el otro no he probado porque todavía tiene una carcasa protectora que al otro le falta y no la quería quitar).

La cuestión es entonces, que en algún punto del cableado, tiene que haber un corte. He visto que los cables de los altavoces traseros salen desde la zona central, los he sacado un poco por el lateral pero se vuelven a meter hacia dentro del coche por la zona central. A simple vista, aparte de las etiquetas de esparadrapo que lleva (para identificar los cables, del dueño anterior), parece que el cable está bien.

https://i.imgur.com/DimHYP3l.jpg

Me da la sensación de que la instalación es un poco chapucera aunque funcionar funciona, ¿ese cable gordo negro de la foto que lleva los 4 hilos de los traseros es de serie?
¿Algún punto conocido donde se hayan podido cortar los cables? No sé por qué zonas del coche pasa el cable hasta los traseros.

Ese cable no es de serie.
La instalación está hecha a posteriori seguramente. En los años de estos coches no era habitualmente q tuvieran preinstalacion de radio. El Kadett de mi hermana es completamente casera al igual q las de los Ascona a he tenido.

Seguro q alguno lo sabe mejor, pero de aquellas es probable q fuera un extra la preinstalacion

Cita:

---

Iniciado por K_V6

Ese cable no es de serie.
La instalación está hecha a posteriori seguramente. En los años de estos coches no era habitualmente q tuvieran preinstalacion de radio. El Kadett de mi hermana es completamente casera al igual q las de los Ascona a he tenido.

Seguro q alguno lo sabe mejor, pero de aquellas es probable q fuera un extra la preinstalacion

---

Vale gracias K. De todos modos, ¿podría ser preinstalación de radio ese cable?

Entiendo entonces que estos altavoces de atrás tampoco son los de serie:

https://i.imgur.com/P4skJcXl.jpg

Y supongo que los de delante, que van metidos en el salpicadero tampoco serán de serie.

Pioneer no es de serie no.

Los del salpicadero ya venian asi. Como mucho los habran cambiado por otros

Cita:

---

Iniciado por kadett1.8beauty

Pioneer no es de serie no.

Los del salpicadero ya venian asi. Como mucho los habran cambiado por otros

---

Gracias por el dato.

Cita:

---

Iniciado por p1ns

Vale gracias K. De todos modos, ¿podría ser preinstalación de radio ese cable?

Entiendo entonces que estos altavoces de atrás tampoco son los de serie:

https://i.imgur.com/P4skJcXl.jpg

Y supongo que los de delante, que van metidos en el salpicadero tampoco serán de serie.

---

Pues desconozco lo de ese cable la verdad. En caso de llevarla no se si eran así. Pero lo dudo la verdad. Cabelados originales vienen encintados y no conuna funda de plástico como esa. Ya te digo q no pongo la mano en el fuego por ello, pero no lo creo la verdad.

Sobre los altavoces como ya te han comentado. Esos están ya cambiados, seguro

holles posible de que si lleve de serie la reinstalación echa desde atrás hacia delantero en mi Kadett GSi del 88 atrás no llevaba altavoces pero si instalación eléctrica para montarlos, esta misma tenia su final justamente en la parte delantera lado conductor justo detrás de la tapa de plástico que va sujeta por un par de punzones,entonces desde allí hasta la misma radio alargar la instalación y a funcionar,ya te digo que hablo de mi experiencia en mi Kadett,que supongo será igual en el tuyo.Los altavoces traseros yo en mi caso para mantener la originalidad y no agujerear la bandeja trasera le puse en los huecos originales para ellos uno altavoces Alpine de 10 pulgadas, en la parte delantera mas de lo mismo pero con la problemática de meter el del lado conductor.....,ya nos dirás que tal ta ha ido
Saludos

Cita:

---

Iniciado por santii200

holles posible de que si lleve de serie la reinstalación echa desde atrás hacia delantero en mi Kadett GSi del 88 atrás no llevaba altavoces pero si instalación eléctrica para montarlos, esta misma tenia su final justamente en la parte delantera lado conductor justo detrás de la tapa de plástico que va sujeta por un par de punzones,entonces desde allí hasta la misma radio alargar la instalación y a funcionar,ya te digo que hablo de mi experiencia en mi Kadett,que supongo será igual en el tuyo.Los altavoces traseros yo en mi caso para mantener la originalidad y no agujerear la bandeja trasera le puse en los huecos originales para ellos uno altavoces Alpine de 10 pulgadas, en la parte delantera mas de lo mismo pero con la problemática de meter el del lado conductor.....,ya nos dirás que tal ta ha ido
Saludos

---

Hola santi muchas gracias por la información. Tal como dices, el cable que aparece en la foto viene desde el lado del conductor, aunque la foto la he hecho desde el otro lado ya que es la zona desde la que pude sacarlo un poco para afuera.
Estaría bien si puedes recordar si tu instalación venía encintada, tal como sugiere K, o en cambio se parece más a la que se ve en la foto con la funda de plástico.

Al igual que tú, los altavoces están colocados en los huecos originales y son bastante pequeños.

Buenas!

En mi anterior Kadett que se compró en el 88 ( un 16sv) l instalacion se hizo desde cero en una casa de autoradios externa a opel, me acuerdo que era una condición para la compra del coche que tenia que llevar radio. La instalación la hicieron de “aquella manera” como se hacia antes....cogiendo positivo permanente directamente del reloj y con cinta aislante....total que supongo lo fino que fuera cada instalador así hacia.

En el Kadett que tengo ahora, que es un cabrio gsi del 89 te puedo confirmar que ya presentaba preinstalacion y los cables van encintados...sobretodo el mazo que llega a la radio y respetando el codigo de colores de opel

Un saludo


Enviado desde mi iPhone utilizando Tapatalk

Cita:

---

Iniciado por LUK

Buenas!

En mi anterior Kadett que se compró en el 88 ( un 16sv) l instalacion se hizo desde cero en una casa de autoradios externa a opel, me acuerdo que era una condición para la compra del coche que tenia que llevar radio. La instalación la hicieron de “aquella manera” como se hacia antes....cogiendo positivo permanente directamente del reloj y con cinta aislante....total que supongo lo fino que fuera cada instalador así hacia.

En el Kadett que tengo ahora, que es un cabrio gsi del 89 te puedo confirmar que ya presentaba preinstalacion y los cables van encintados...sobretodo el mazo que llega a la radio y respetando el codigo de colores de opel

Un saludo


Enviado desde mi iPhone utilizando Tapatalk

---

Vale, gracias por los datos.

¿La instalación de serie hacia los traseros va más o menos por la misma zona que se ve en la foto?

El código de colores de las radio de opel no sé cuál es, a ver si encuentro algo por ahí.

Cita:

---

Iniciado por p1ns

Hola santi muchas gracias por la información. Tal como dices, el cable que aparece en la foto viene desde el lado del conductor, aunque la foto la he hecho desde el otro lado ya que es la zona desde la que pude sacarlo un poco para afuera.
Estaría bien si puedes recordar si tu instalación venía encintada, tal como sugiere K, o en cambio se parece más a la que se ve en la foto con la funda de plástico.

Al igual que tú, los altavoces están colocados en los huecos originales y son bastante pequeños.

---

hola, todo el cableado original viene por la parte lateral del lado conductor y termina justo en la tapa de plástico que se saca en donde hay la palanca para abrir el capo,los cuatro cables se unen aquí en un mismo conector, entonces des de aquí hacia la radio a tirar el cable necesario, ahora mismo no recuerdo los colores pero te lo mirare hoy mismo y ya te le haré fotos.

Saludos

He estado revisando esto otra vez y el cableado de atrás está metido así:

En el lado derecho:

https://i.imgur.com/dvu9RmZl.jpg


https://i.imgur.com/eyEMb8Gl.jpg

En el izquierdo:

https://i.imgur.com/7HV4Ocgl.jpg


https://i.imgur.com/UwaAULQl.jpg


La funda negra sólo se la pusieron en el último cacho, los cables se meten hacia dentro sin la funda.

A simple vista no parece que estén dañados, pero considerando lo que ya sabía de que no funciona ninguno de los 2, tendrán que estar cortados en otra zona...

Tira de tester y mira continuidades en ambos extremos

Si estan cortados te tocará desmontar toda la ruta o tirar cable nuevo (yo soy partidario d mirar el que hay, si no va, pues quitarlo y tirar l viejo, no dejar todo ahí)

Cita:

---

Iniciado por kadett1.8beauty

Tira de tester y mira continuidades en ambos extremos

Si estan cortados te tocará desmontar toda la ruta o tirar cable nuevo (yo soy partidario d mirar el que hay, si no va, pues quitarlo y tirar l viejo, no dejar todo ahí)

---

Que están cortados es 100% seguro. No lo he comprobado con el polímetro porque no me llegan los cables desde el maletero hasta la radio, pero si ves alguno de los mensajes anteriores ya probé con una pila que los altavoces traseros hacen ruido.

Efectivamente tendría que seguir la ruta (que era la duda qué tenía de por dónde va rutado aunque me lo imagino más o menos) lo cual significa desmontar bastantes plásticos cosa me acojona porque no quiero romperlos ni romper grapas ni nada.

Si se pudiera reparar el de ahora sería mejor, pero si hay que tirar cables nuevos, como dices, no me gustaría dejar todo el cableado viejo inservible por ahí tirado.

Por lo menos, en mi caso, kadett culón, los cables de los altavoces van “tapados” con molduras que solo llevan tornillos, con lo cual no hay riesgo d roturas d grapas (no hay XD). A ver si alguien con un 3p/5p puede confirmar como es en un “No culón”

Cita:

---

Iniciado por kadett1.8beauty

Por lo menos, en mi caso, kadett culón, los cables de los altavoces van “tapados” con molduras que solo llevan tornillos, con lo cual no hay riesgo d roturas d grapas (no hay XD). A ver si alguien con un 3p/5p puede confirmar como es en un “No culón”

---

Este hombre que respondió antes "santii200" me dijo que subiría unas fotos pero parece que se olvidó de mí jaja.

Dices que no hay grapas en la zona del maletero o también en la zona del habitáculo ? Tendría que ir revisando la posible ruta e ir desmontando.

Si alguien un kadett de 3 o 5 puertas tiene la información de la ruta de los cables estaría bien.

Cita:

---

Iniciado por p1ns

Este hombre que respondió antes "santii200" me dijo que subiría unas fotos pero parece que se olvidó de mí jaja.

Dices que no hay grapas en la zona del maletero o también en la zona del habitáculo ? Tendría que ir revisando la posible ruta e ir desmontando.

Si alguien un kadett de 3 o 5 puertas tiene la información de la ruta de los cables estaría bien.

---

Hola no sé, si resolviste el ruteado de los cables para los altavoces traseros..... éstos días he desmontado la parte del interior para tapizar el techo de mí Kadett, en mí coche los cables de los altavoces no son de la instalación original, son puestos después.... van por debajo del plástico lateral lado conductor que tapa la alfombra, es muy fácil dar con ellos.... quitas los tornillos que lo sujetan, están todos a la vista, con una carraca y vaso creo que de 22 sueltas el tornillo de la barra del cinturón de seguridad ladeándola un poco hacia arriba sale del alojamiento, quitas el plástico y verás los cables cojidos con unas bridas que se pueden soltar, por ahí también pasa el tubito que lleva el agua al limpia trasero, y se puede aprovechar a cambiarlo si no funciona, espero que te sirva, de todas formas mañana si quieres te cuelgo unas fotos, saludos.

Hola Ikatz he estado de vacaciones varios días. Todavía no me he puesto a solucionar esto... Si puedes mandarme unas fotos estaría bien.

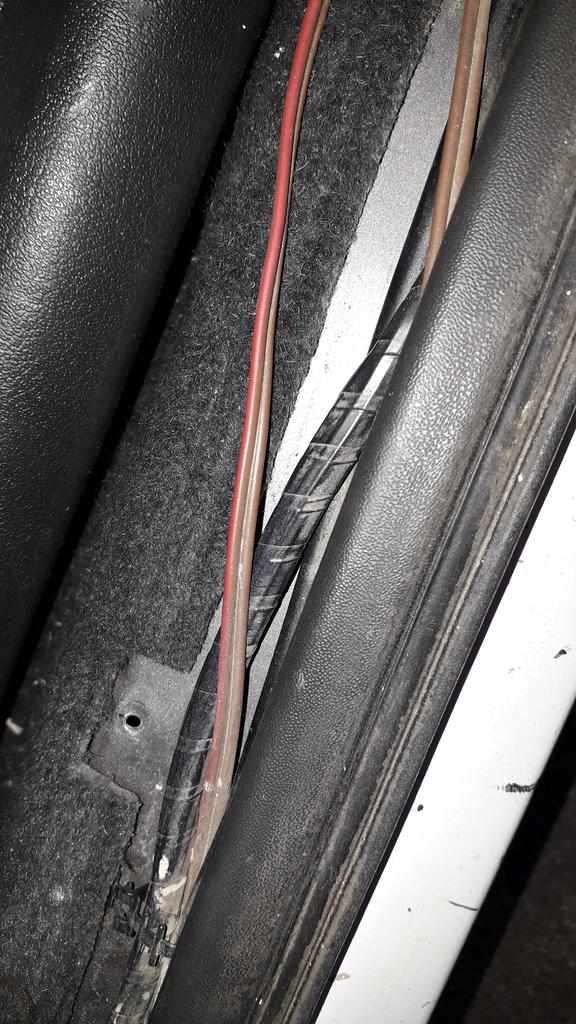

No he podido enviarte antes las fotos, debajo de Este plástico van en mí coche los cables de los altavoces, pero pienso que no es parte de la instalación original, por que son dos cables paralelos marrón y marrón-rojo y llegan a los altavoces con dos faston hembras.. Archivo adjunto 60697 he mirado en los altavoces traseros y los cables que les llegan son del mismo color, ése plástico que se vé le quitas los tornillos y sale... en la barra del cinturón de seguridad lleva un corte para poder sacarlo librando la barra... mira los colores en tus altavoces y haber si localizas ahí los cables, saludos.
