[cicli] Kadett C City C20XE

Poco a poco, que hace mucho frío para trabajar... :confused:

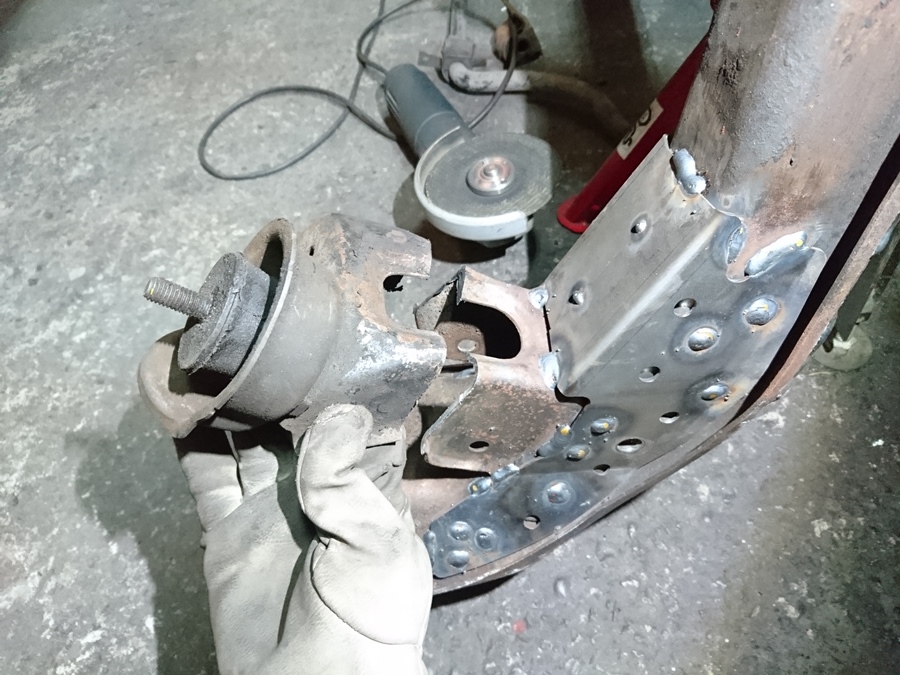

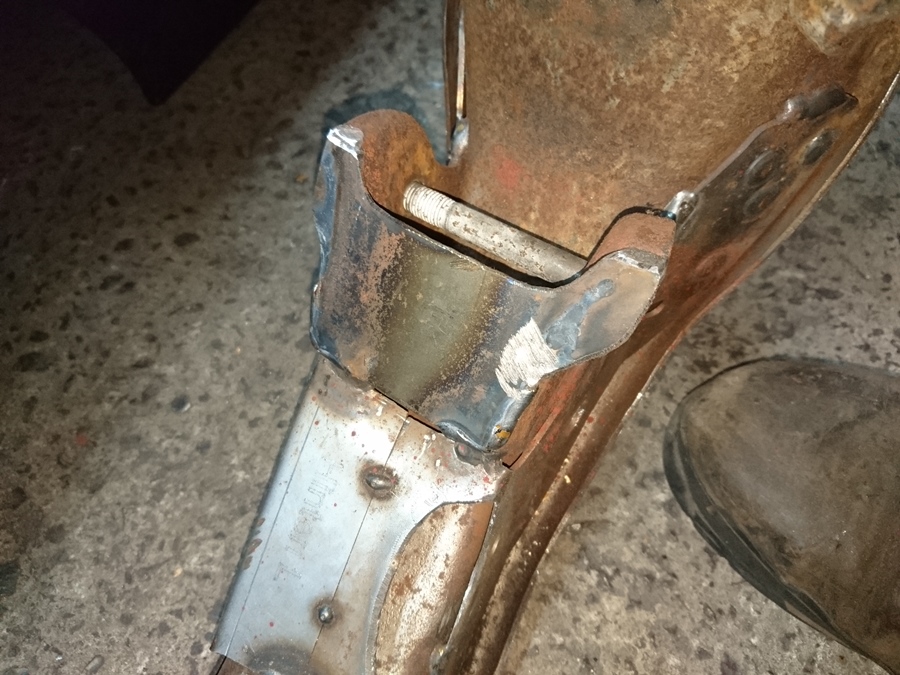

Al puente delantero le corté los soportes originales del motor, así que de alguna manera había que hacerle una tapas a esa zona para rigidizarla porque es parte de la unión al chásis.

Archivo adjunto 57434

Ahora encaja correctamente en la carrocería

Archivo adjunto 57409

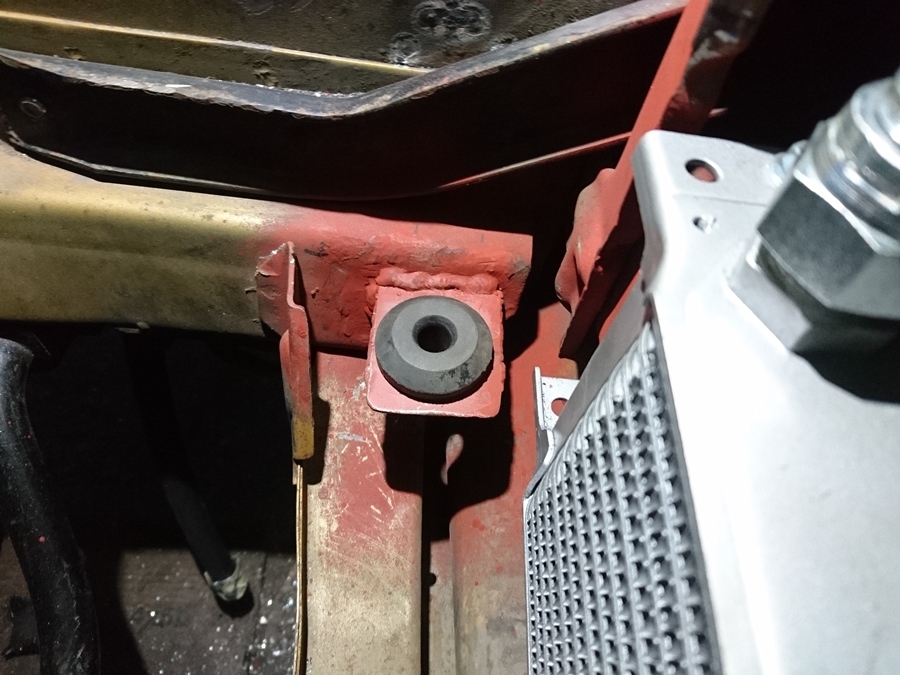

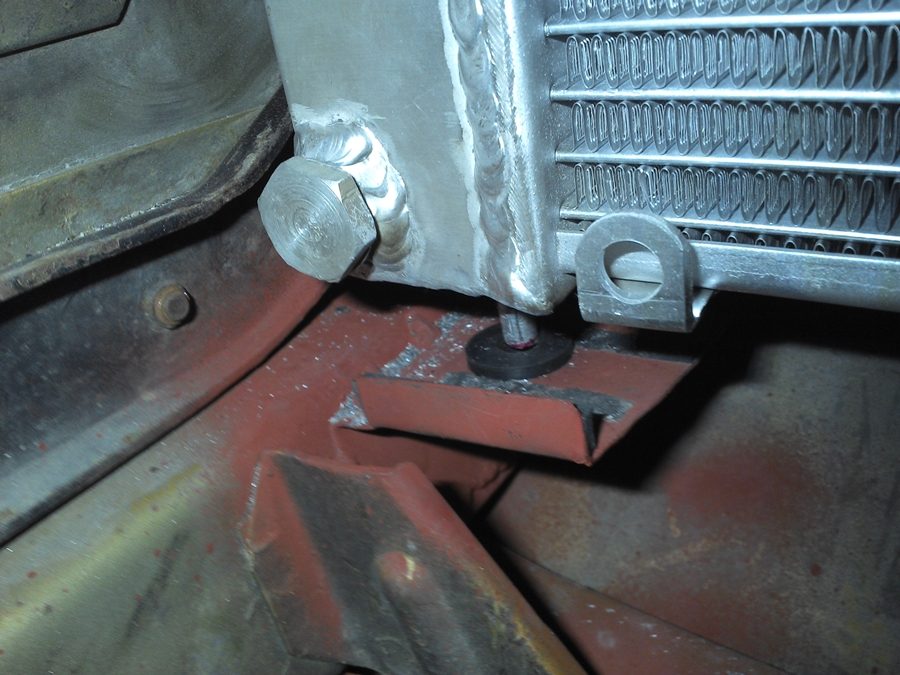

Los soportes del radiador que había hecho inicialmente no me terminaban de convencer, chapa demasiado fina y unas gomas muy pequeñas. Me daba miedo que algo rompiera, así que lo she rehecho en chapa de 2mm y usando unos tacos originales de GM

Archivo adjunto 57430

Archivo adjunto 57431

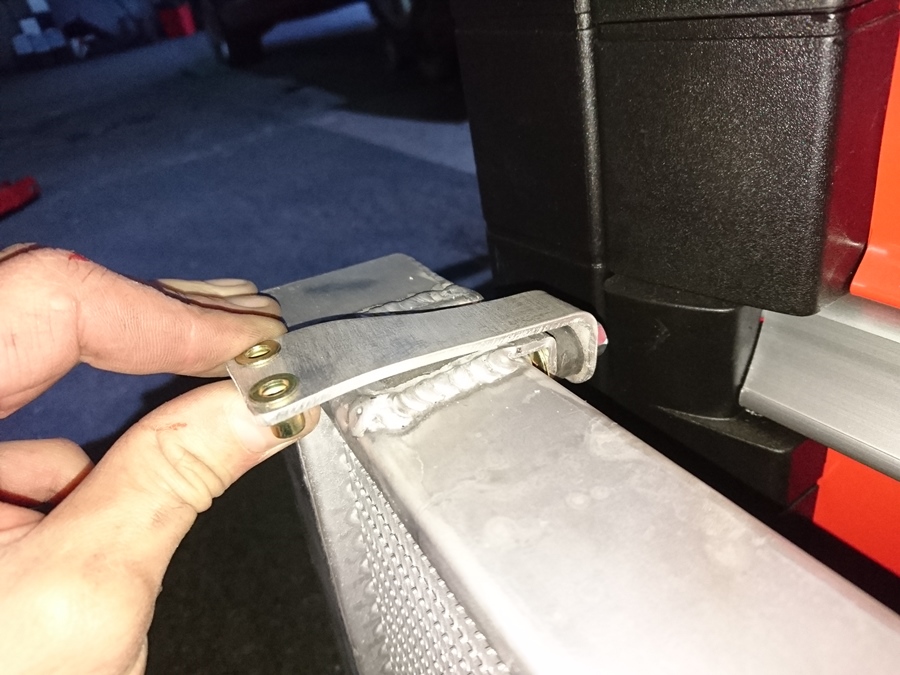

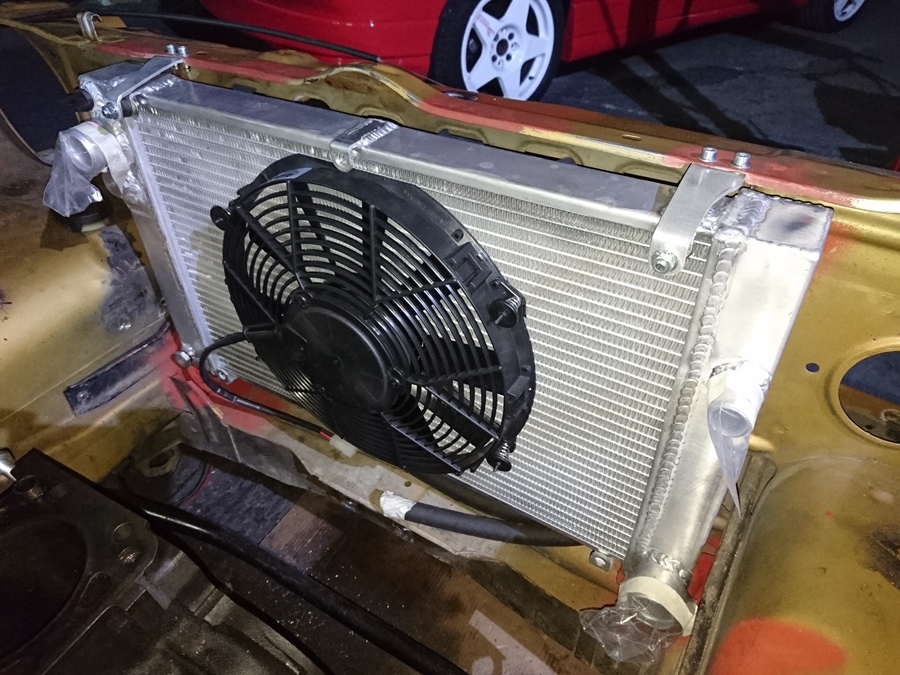

Los soportes superiores van ahora con su tuerca remachada y así se deslizan por debajo del frente y sólo hay que meter un par de tornillos para fijarlo.

Archivo adjunto 57411

Archivo adjunto 57412

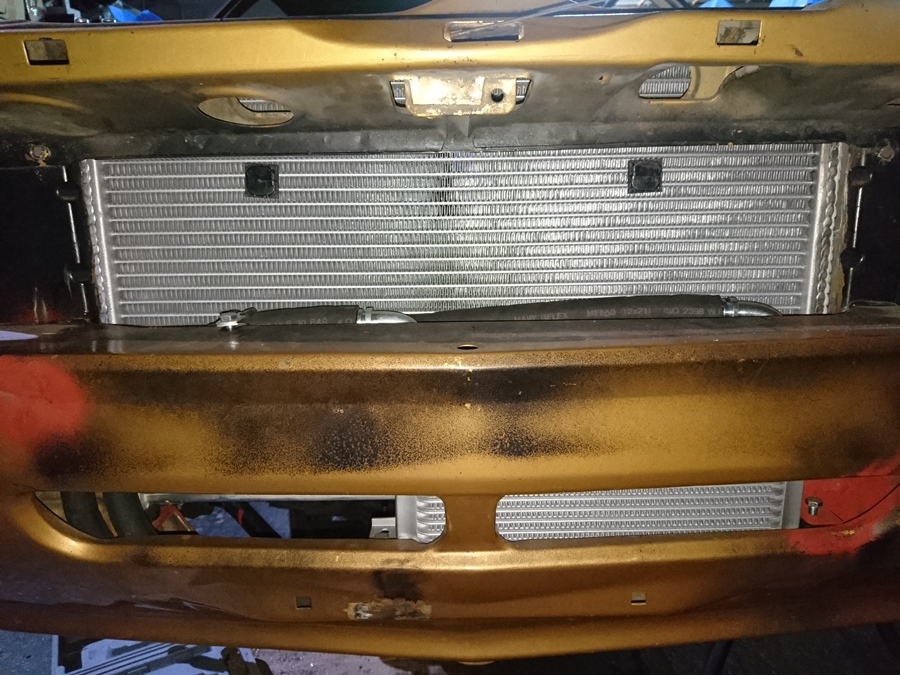

El radiador de aceite ya colocado delante, las tuberías apenas molestan porque quedan tapadas por la chapa del frente.

Archivo adjunto 57413

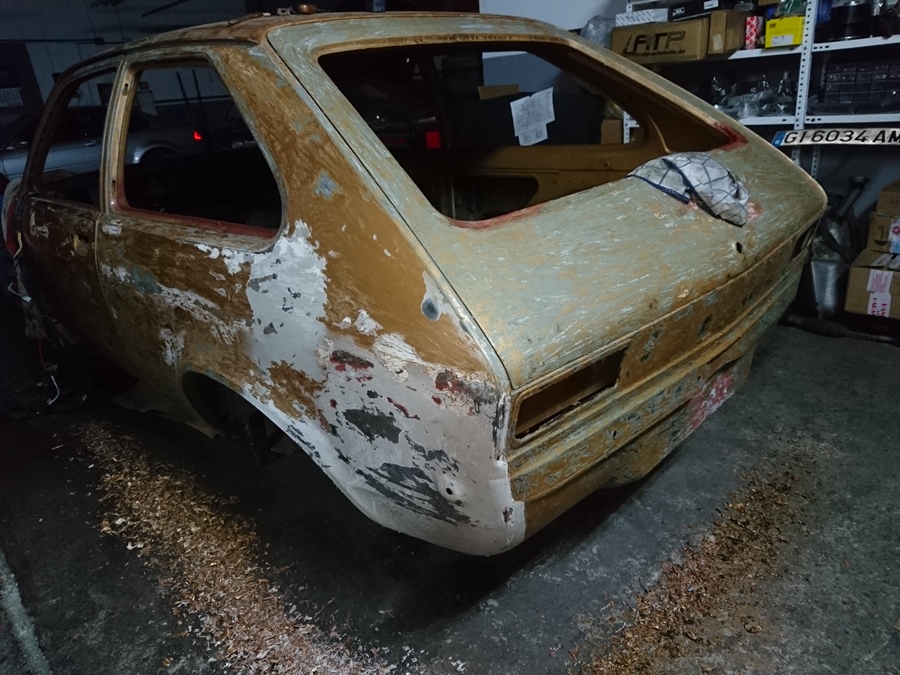

Un poco más de decapar. Me las veía muy feliz, pero el lateral izquierdo tenía 3 capas de pintura y el decapante las va sacando de una en una... :mad: Apenas hay masilla, pero alguna arrascadita debió de llevar en ese lado.

Archivo adjunto 57414

Llevé toda la tornillería del coche, y varias piezas más a bicromatar. El resultado es bastante decente, a ver lo que dura.

Archivo adjunto 57415

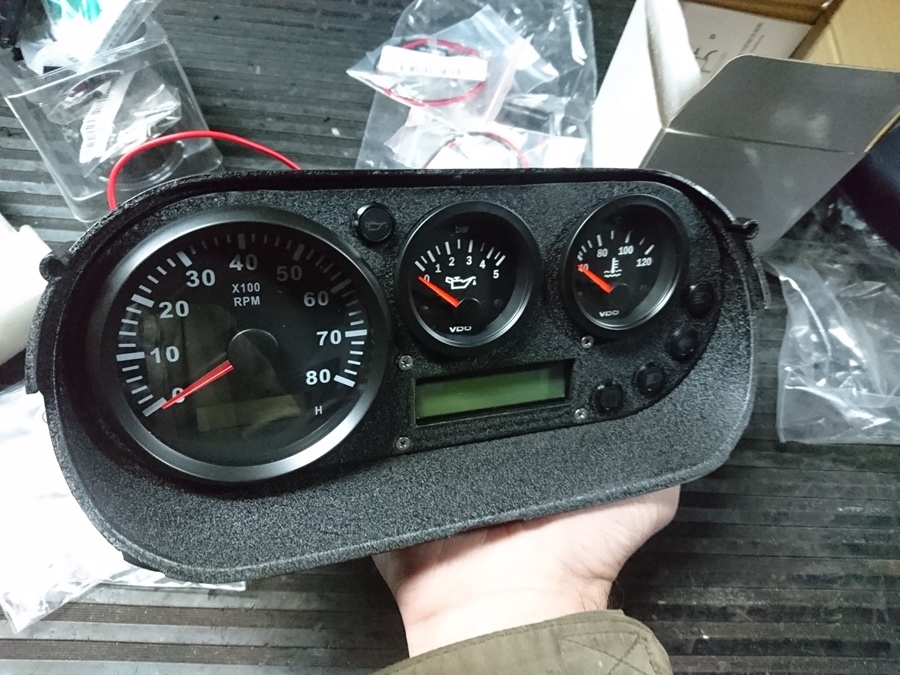

El cuadro ya está listo en apariencia. Me faltaba el cuentavueltas que por desgracia VDO no hace en esa medida con 8000 rpm, tuve que tirar de otras opciones.

Archivo adjunto 57432

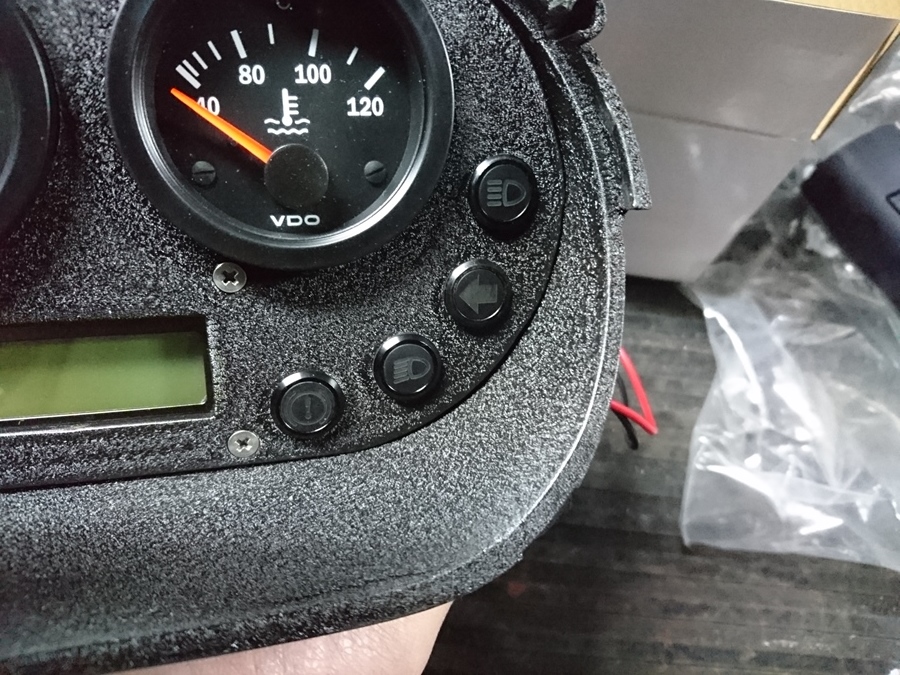

Le cambié los pilotos anteriores por otros que encontré con logos ya incorporados, mucho más visual. Por desgracia el de intermitencias no lo tienen con doble flecha y no tengo sitio para 2 pilotos... además la instalación no diferencia un lado del otro. Tendrá que quedar así...

Archivo adjunto 57433

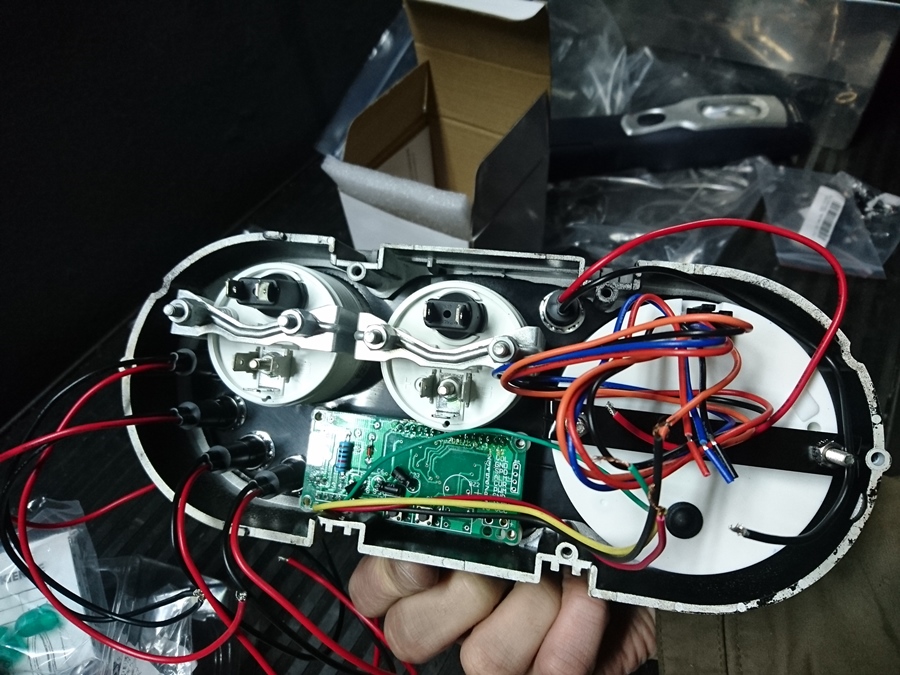

Por detrás me falta sólo que me llegen unos conectores macho-hembra para unir toda la installación y dejarlo listo para enchufar.

Archivo adjunto 57418

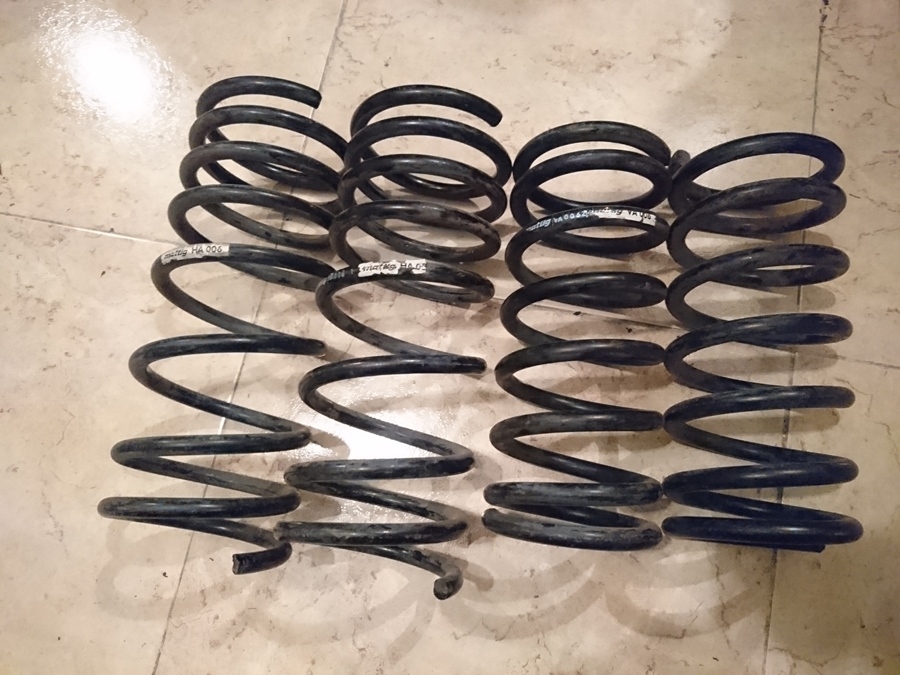

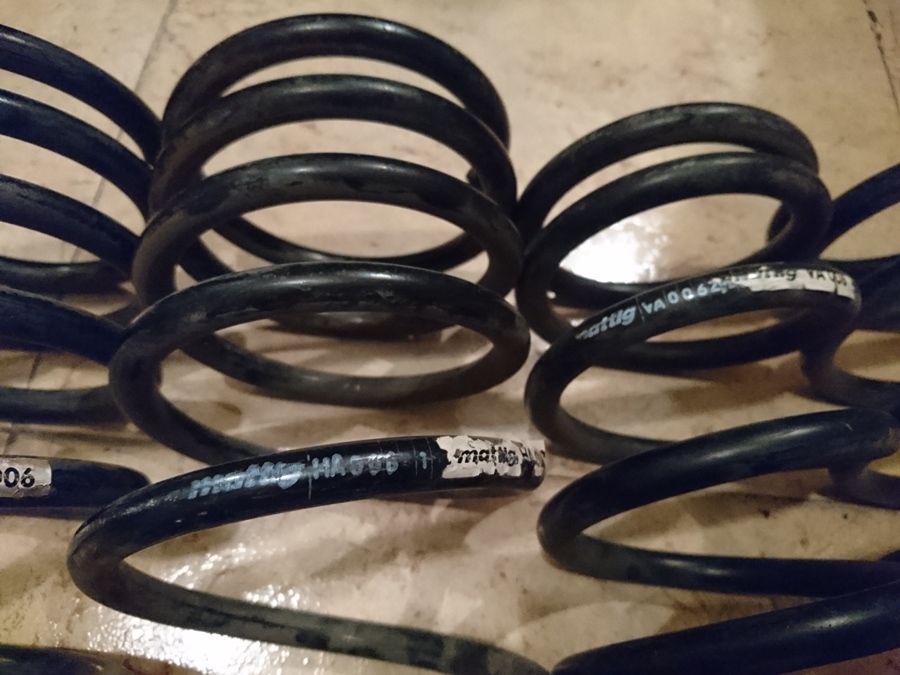

De momento, al menos como prueba, me he pillado unos muelles de Mattig de -40mm. Calculo por lo que he podido medir que sea un buen compromiso entre estética e inclinación del puente trasero para alinearse con la inclinación del motor. Esa será quien marque la altura final del coche.

Archivo adjunto 57419

Archivo adjunto 57420

Saludetes.

Buen trabajo, como siempre. Solamente añadir q a pesar de no ser vdo ese reloj da muy bien el pego

Cita:

---

Iniciado por K_V6

Buen trabajo, como siempre. Solamente añadir q a pesar de no ser vdo ese reloj da muy bien el pego

---

Sí macho, Aliexpress lo peta... porque es el único sitio donde encontré esa medida, rango y grafía similar a VDO. Manda huevos... xD

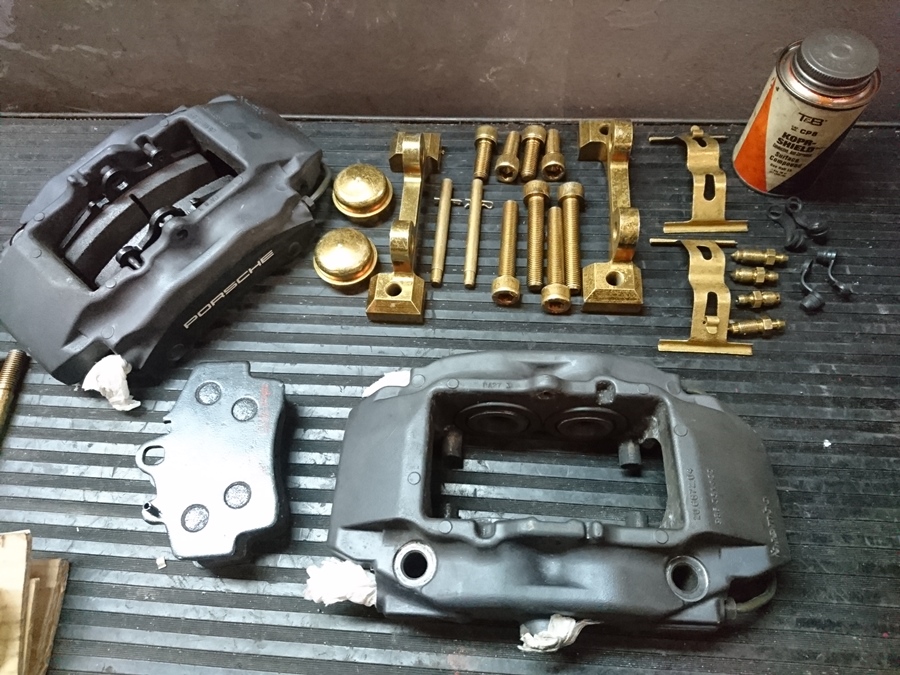

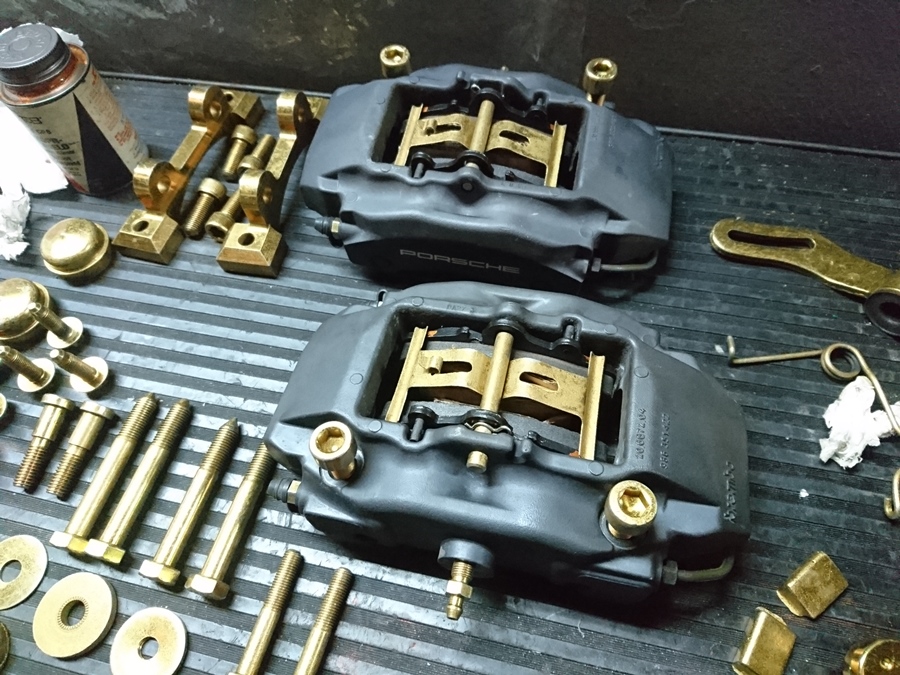

Empecé a montar parte del material reconstruido, da gusto trabajar sin ensuciarse :cool:

Archivo adjunto 57425

Archivo adjunto 57427

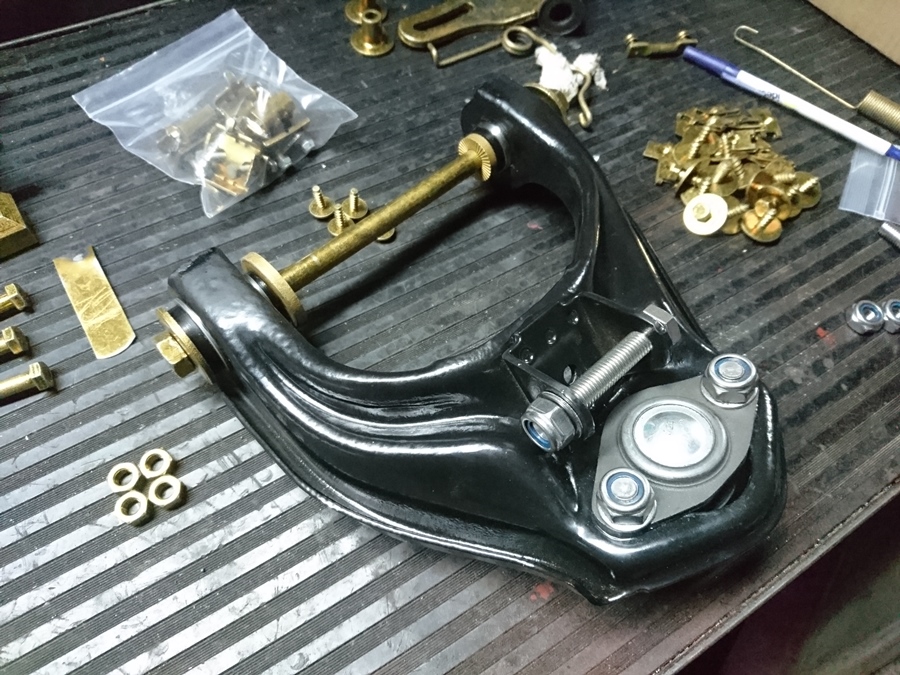

De toda la mecánica de suspensión me hicieron también la tornillería, aunque hay unas cuantas cosas que preferí comprar nuevas en inox. Por ahí se quedarán de reserva.

Archivo adjunto 57429

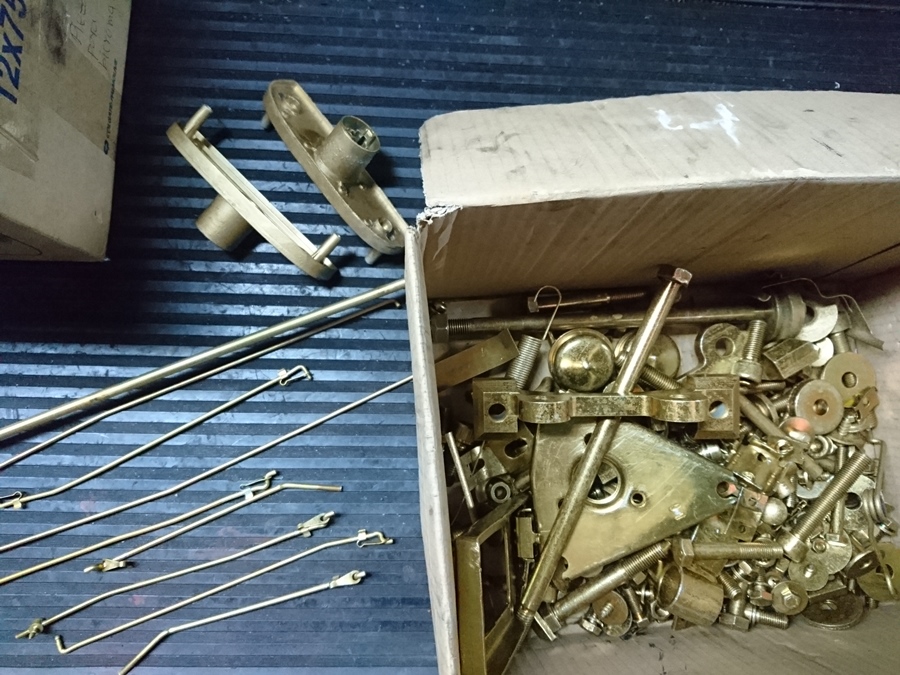

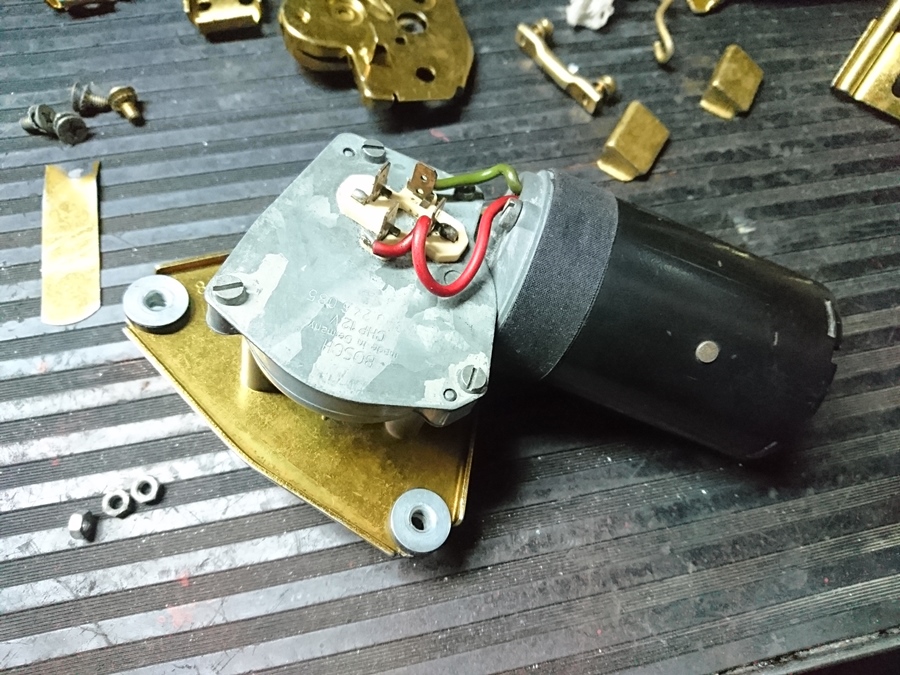

Aparte de tornillería llevé piezas de todo tipo: varillas, pletinas, soportes, cerraduras... todo aquello metálico y que en el coche iba originalmente con este tratamiento. Ahora recién tratado se ve todo muy amarillo, pero es que la mayoría aquí no habíamos ni nacido cuando estos coches salieron del concesionario :o

Archivo adjunto 57428

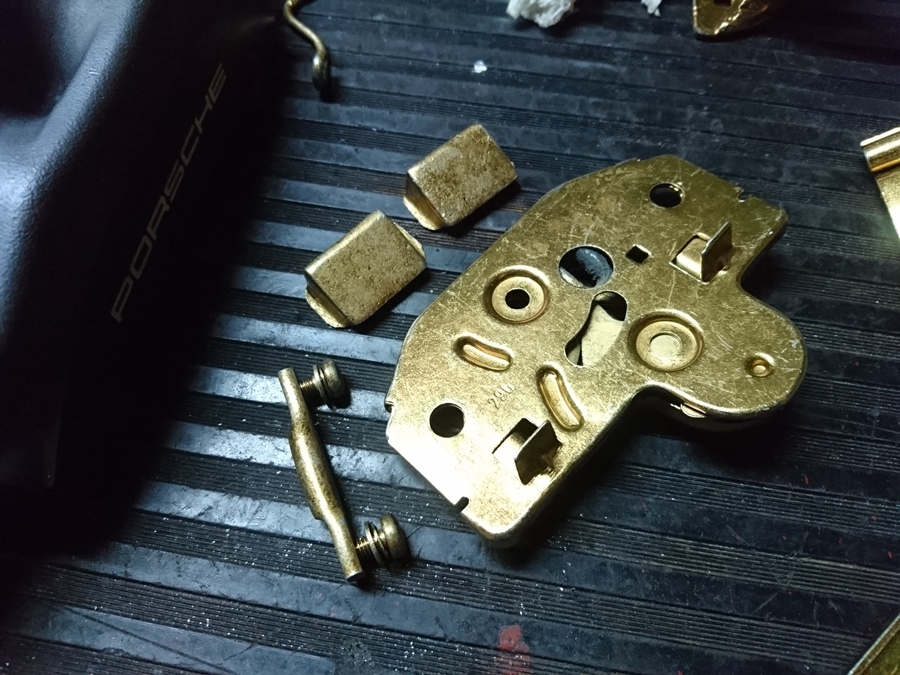

La parte mala... hay piezas que no eran de acero y se las ha comido el ácido del pretratamiento. Las cerraduras me las ha destrozado por dentro porque se ve que los pasadores eran de alguna aleación de aluminio/plomo/cobre y cosas de esas... Y también me han perdido, o extravié yo antes de llevar el material, un par de piezas que a ver cómo me arreglo ahora para encontrar :(

Archivo adjunto 57426

Saludetes.

Todo muy bonito quedará y todo.

Una lastima el fácil, habrá q buscar alguna equivalencia

Ya tenía ganas de leer algo nuevo, ese cuadro ha quedado muy bonito. Me ha sorprendido el tacometro de aliexpress!
Respecto a la tornilleria...para gustos colores, pero yo soy de desechar tornillos viejos, a saber las veces que los han apretado y el clima que han soportado.
Saludos!

Enviado desde mi ALE-L21 mediante Tapatalk

lo del bicromatado es un puntazo, Pajaro y yo mandamos varias remesas por un contacto que tenia él...pero dejó de trabajar donde los mandaban.
cuanto te salio mandarlos? y a donde los mandas? porque igual mandaba yo la tornilleria del clio. y si, es frecuente que te extravien algun tornillo, de hecho nosotros no nos atrevimos a mandar las chapas del labio delantero de Astra por si las moscas..

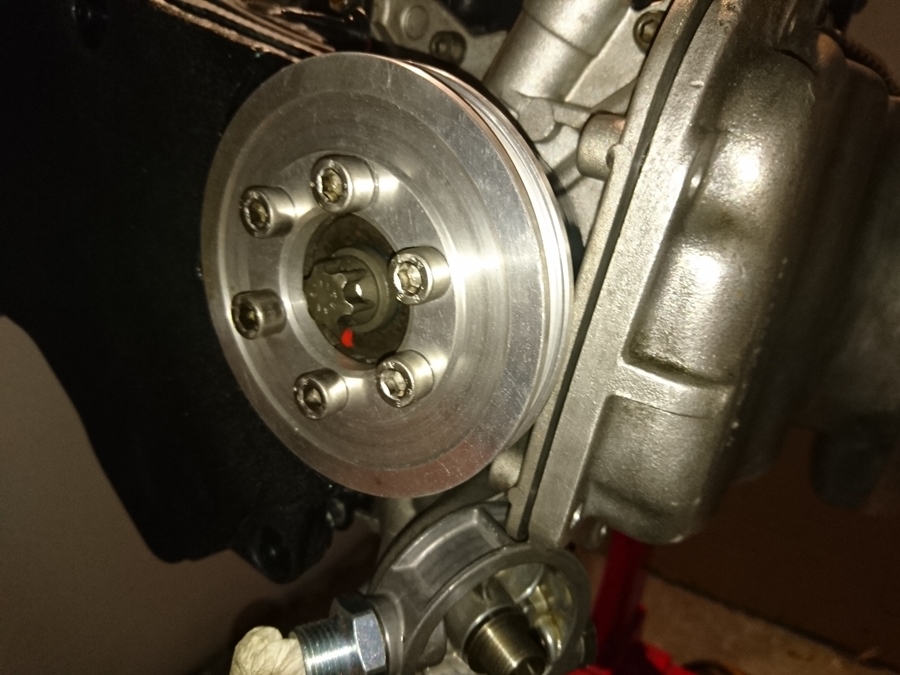

Hacía ya mucho que no pasaba por aquí, pero veo que esto va viento en popa. Un trabajo meticuloso y con conocimiento. Mi enhorabuena por el color que está cogiendo tu proyecto, va a ser único. El cuadro me encanta como ha quedado. Como critica (por poner alguna) no me acaba de convencer la tapa de policarbonato para las poleas.. creo que es mejorable. Que tal metacrilato algo más grueso y con un viselado en el borde?

Saludos!

Cita:

---

Iniciado por BROCADEL8

Ya tenía ganas de leer algo nuevo, ese cuadro ha quedado muy bonito. Me ha sorprendido el tacometro de aliexpress!
Respecto a la tornilleria...para gustos colores, pero yo soy de desechar tornillos viejos, a saber las veces que los han apretado y el clima que han soportado.
Saludos!

---

Te doy la razón, pero hay bastante tornillería en el coche que se sale de lo standard y esa preferí mantenerla. Para lo más común sí que como digo más arriba he comprado un montón de tornillos de A2.

Cita:

---

Iniciado por tope_astra

lo del bicromatado es un puntazo, Pajaro y yo mandamos varias remesas por un contacto que tenia él...pero dejó de trabajar donde los mandaban.
cuanto te salio mandarlos? y a donde los mandas? porque igual mandaba yo la tornilleria del clio. y si, es frecuente que te extravien algun tornillo, de hecho nosotros no nos atrevimos a mandar las chapas del labio delantero de Astra por si las moscas..

---

Pues mira, sale a unos 30€ el lote. Es una empresa aquí de Gijón que se llama Electroniquel. Yo si quieres enviar algo a hacer, me lo puedes mandar a mí, no me importa hacerte la gestión.

Cita:

---

Iniciado por Gato_Lopez

Hacía ya mucho que no pasaba por aquí, pero veo que esto va viento en popa. Un trabajo meticuloso y con conocimiento. Mi enhorabuena por el color que está cogiendo tu proyecto, va a ser único. El cuadro me encanta como ha quedado. Como critica (por poner alguna) no me acaba de convencer la tapa de policarbonato para las poleas.. creo que es mejorable. Que tal metacrilato algo más grueso y con un viselado en el borde?

Saludos!

---

Gracias tío.

Lo de la tapa... pues de momento es lo que se me ocurrió en el momento. Seguramente sea mejorable, y como es algo que en cualquier momento se puede cambiar, pues de momento ahí queda en la lista de pendientes :-)

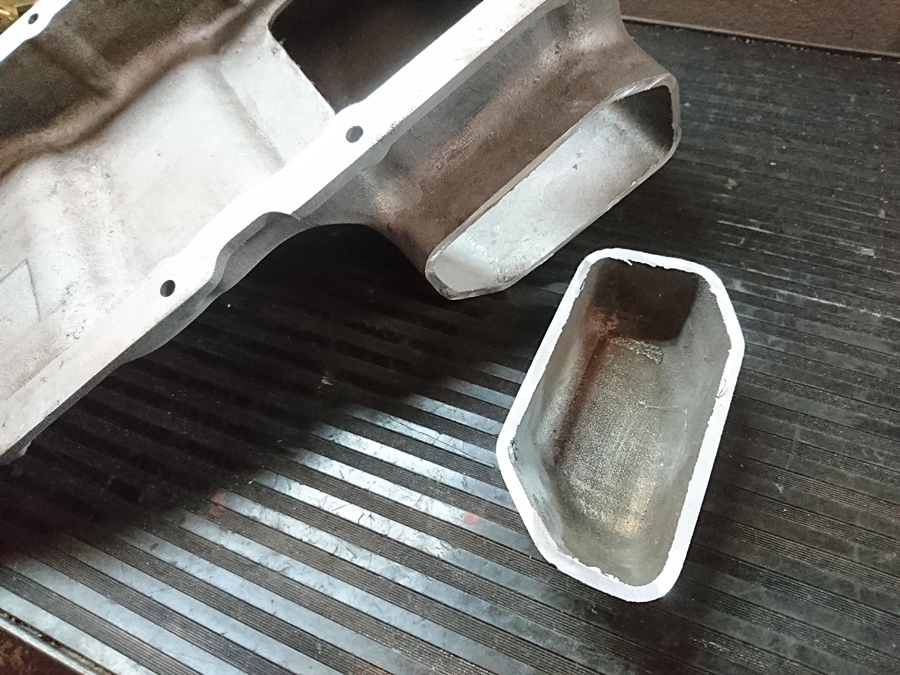

Hoy me quité de delante una de esas cosas que ves como un marrón y te da pereza hacer. Al montar cárter de manta y bomba de x20xev el espacio para la chupona no es que se reduzca, es que se va a mínimos. Así que se empieza por cortar el cárter, que además es necesario para hacer hueco para el escape.

Archivo adjunto 57495

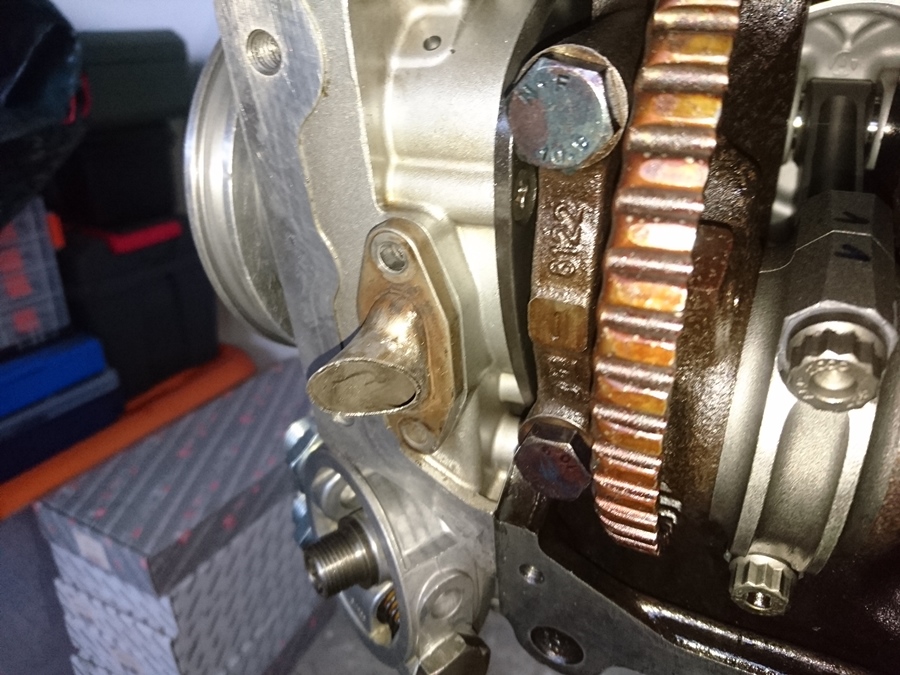

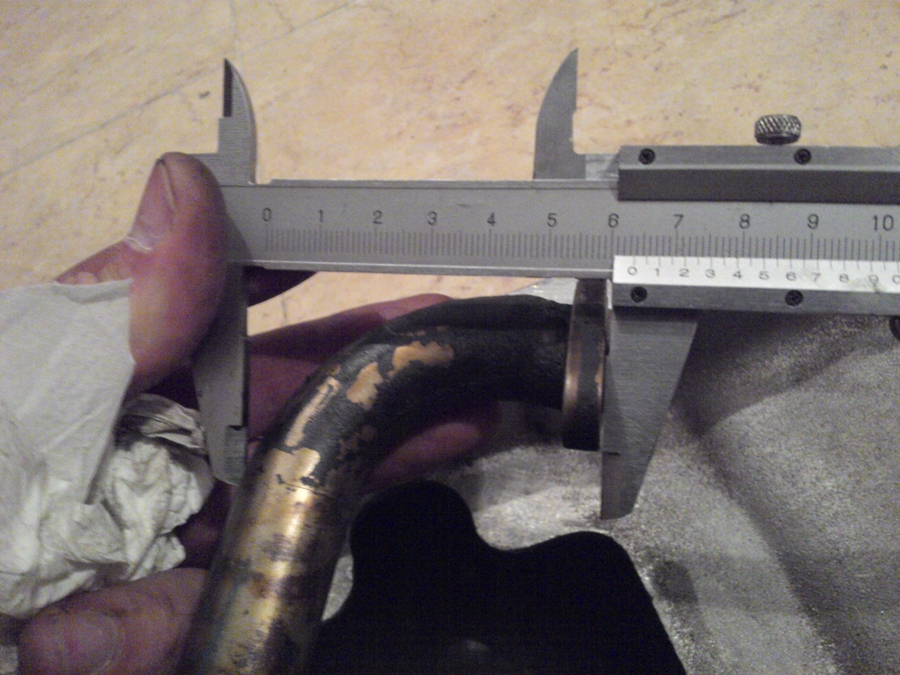

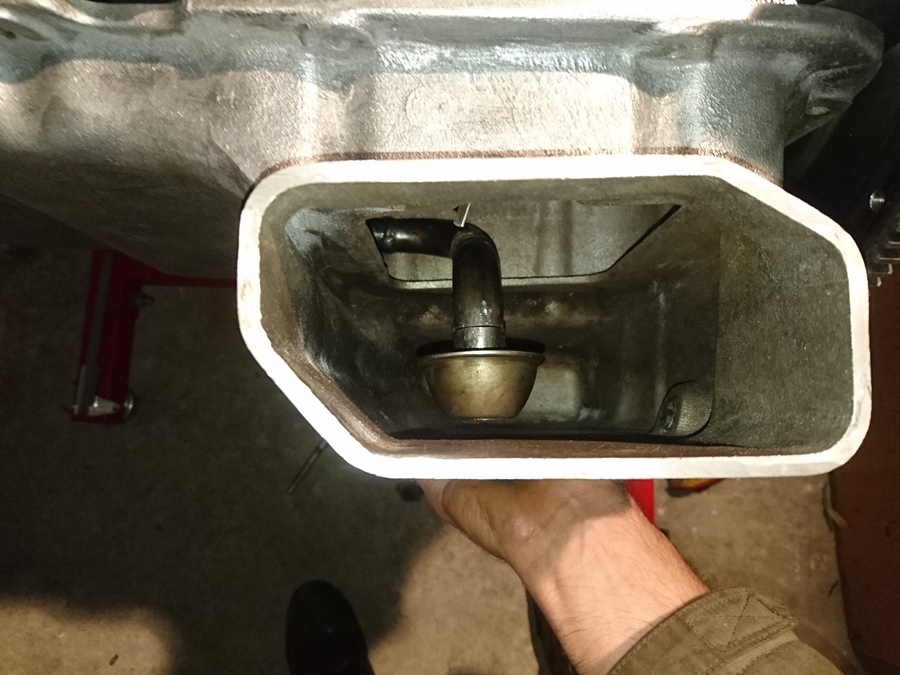

La chupona original proyecta uno 60mm desde la base de la bomba, pero el cárter de Manta no deja hueco para más de 28mm :confused:

Archivo adjunto 57494

Así que no se me ocurre más que hacer una unión a inglete, reduciendo a mínimo el tubo unido a la brida

Archivo adjunto 57496

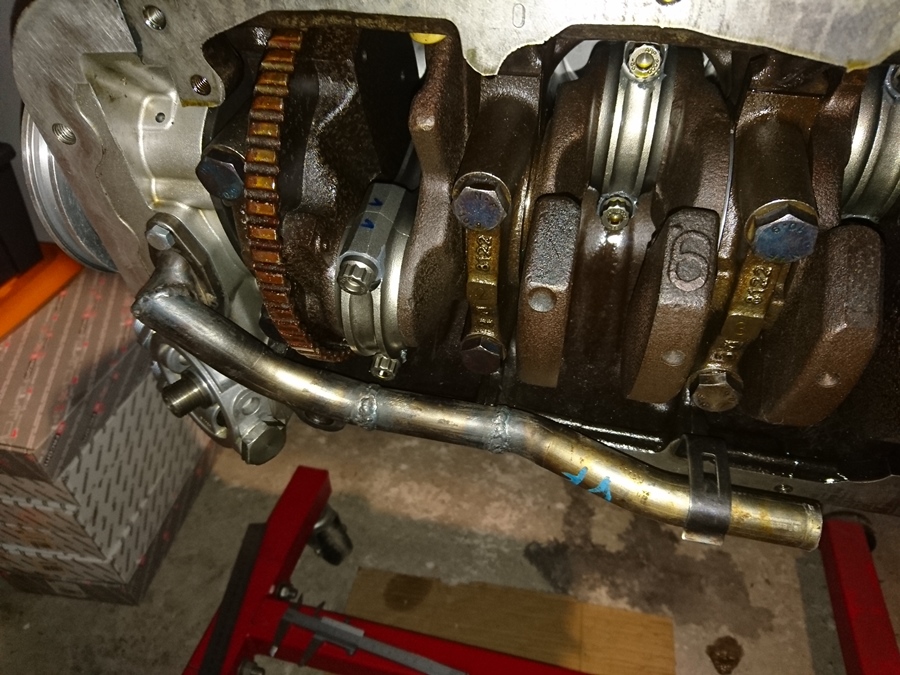

Y a partir de ahí, prueba a prueba, trozo a trozo se va avanzando.

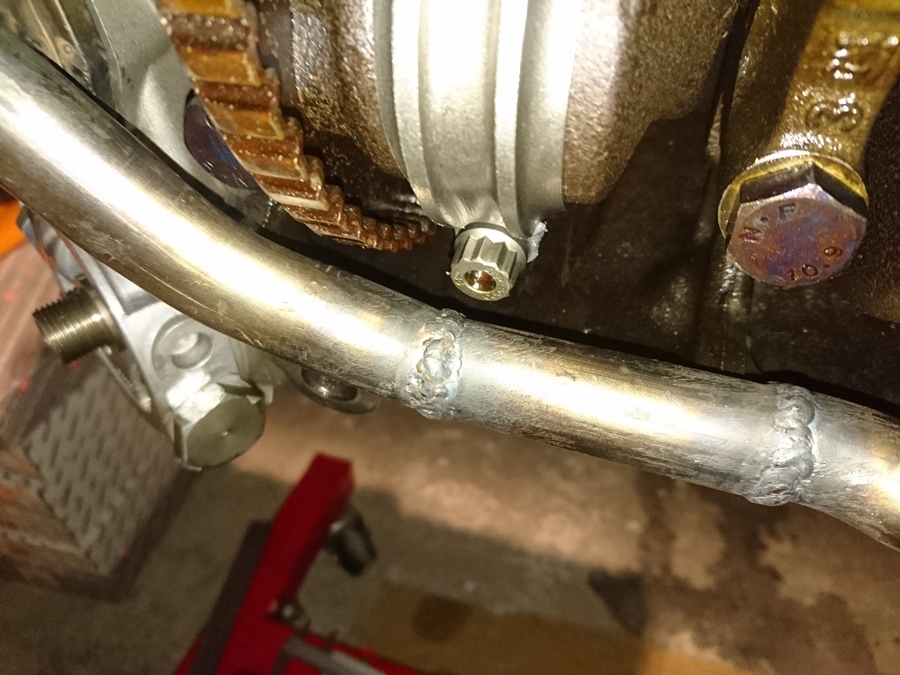

Archivo adjunto 57497
Archivo adjunto 57498

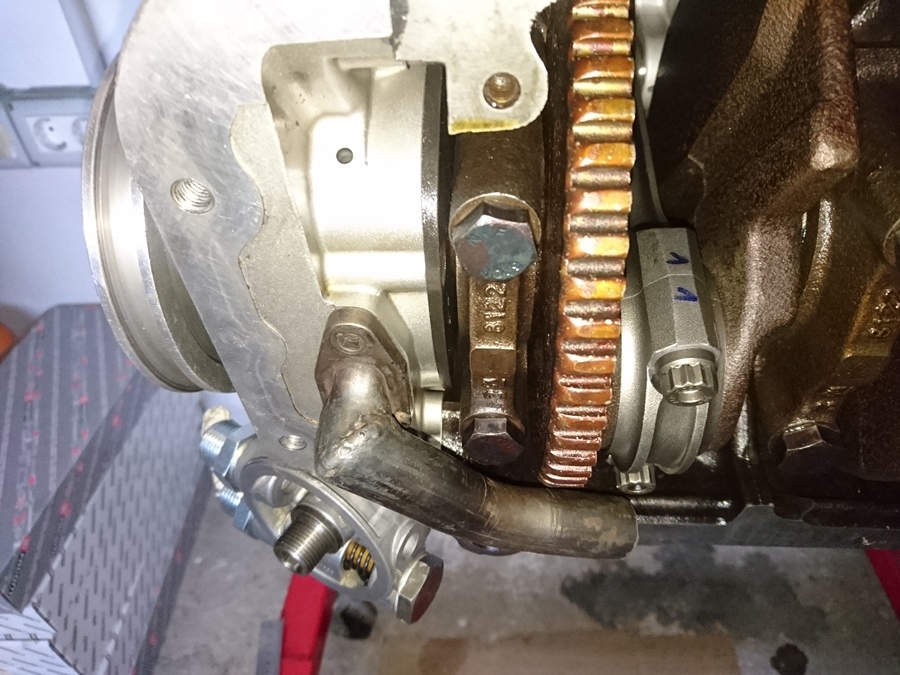

A veces se anda cerca de besar algún tornillo en movimiento xD

Archivo adjunto 57499

Para que pueda chupar, le he dejado unos 12mm desde la boca al fondo del cárter contando con el espesor de la junta. No sé con cuánto vienen de serie normalmente, pero me ha parecido una distancia razonable.

Archivo adjunto 57500

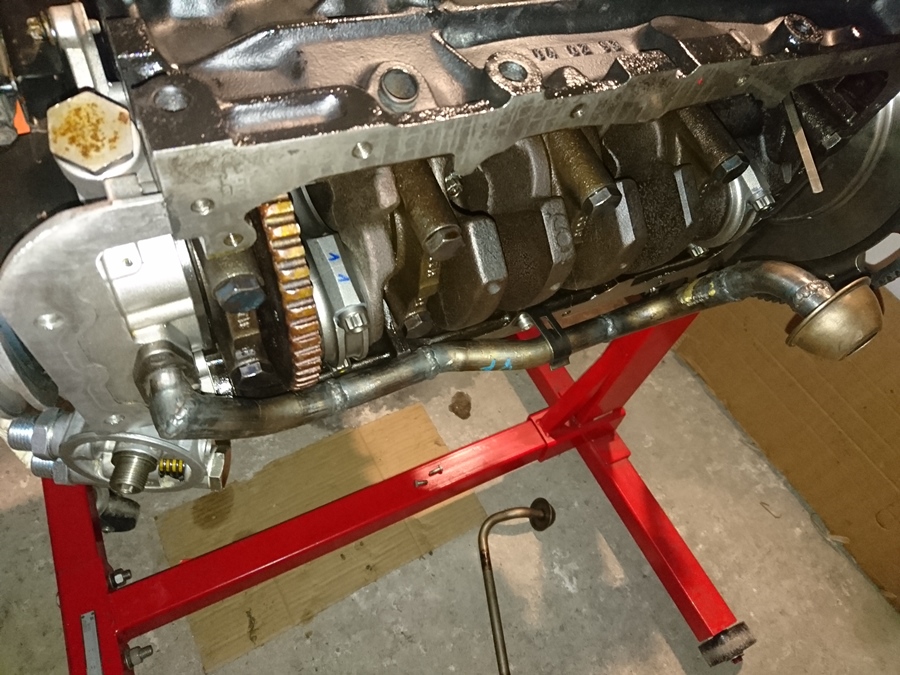

Y ahí está lista, después de 6 horas de faena.

Archivo adjunto 57502

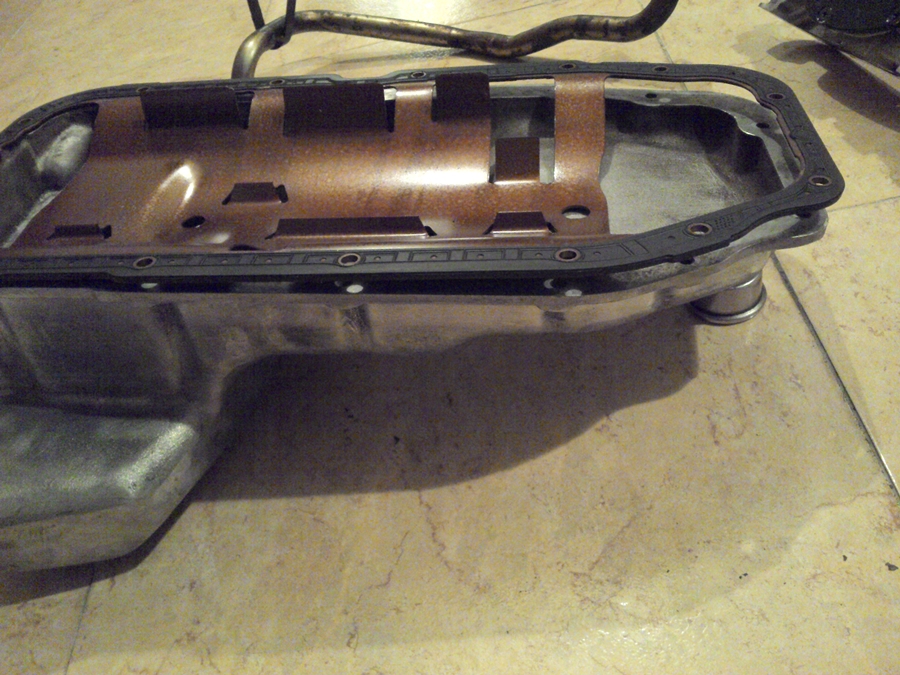

Como la antichapoteo de los c18xe no tiene mucho sentido en éste cárter, ni tampoco hay sitio para ella, pensaba pegar el cárter directamente al bloque.

Archivo adjunto 57493

Pero aún cuando reduje todo lo que pude la altura de la chupona, sigue pegando y me quedan unos 2mm de apertura. Me tendré que buscar una junta de goma, que así de primera no sé si se vende suelta...

Archivo adjunto 57501

Saludetes.

quizas digo una tonteria, pero lo del carter de Manta es por el hecho de que el motor va longitudinal?

miraste la opción de uno de Frontera NE ?

Correcto, la idea es que salven el puente delantero al ir en longitudinal.

El de Frontera tiene el mismo problema de espacio debajo de la bomba. Con el añadido de que tiene el cubeto sólo hacia la izquierda, que es precisamente la parte que hay que cortar para hacer hueco al escape.

Saludetes.
