[cicli] Kadett C City C20XE

Cita:

---

Iniciado por Bixo

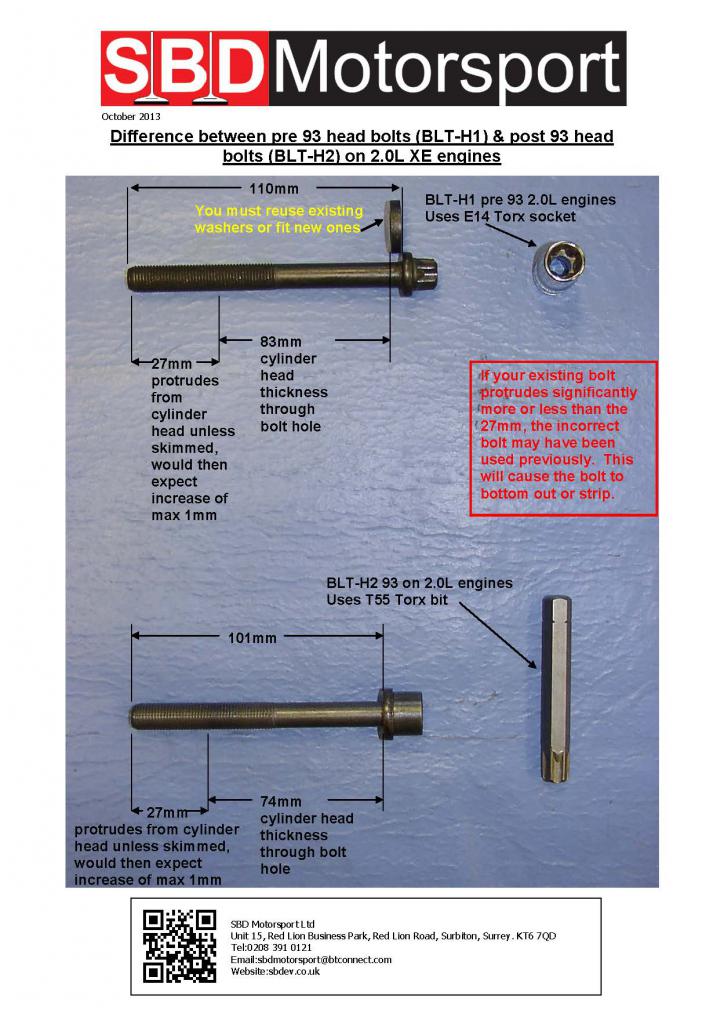

Me encanta tu trabajo, no pares. Por cierto esas culatas que tornillos llevan yo de ti las marcaría para no liarla

Enviado desde mi Aquaris M5 mediante Tapatalk

---

Mmmm, ¿te mando por si acaso esto impreso con la tuya? xDDDD

Archivo adjunto 56790

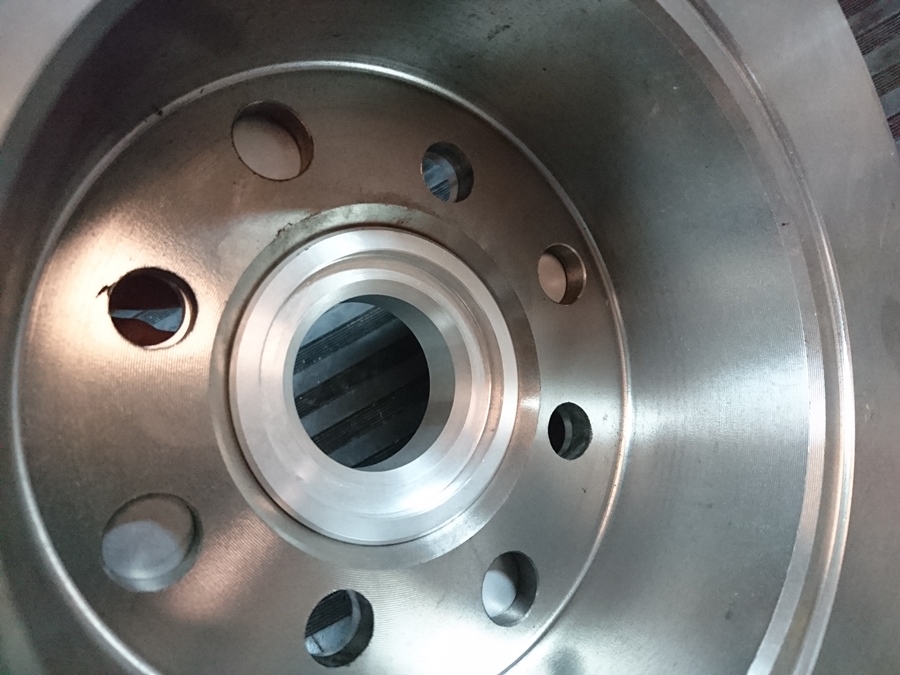

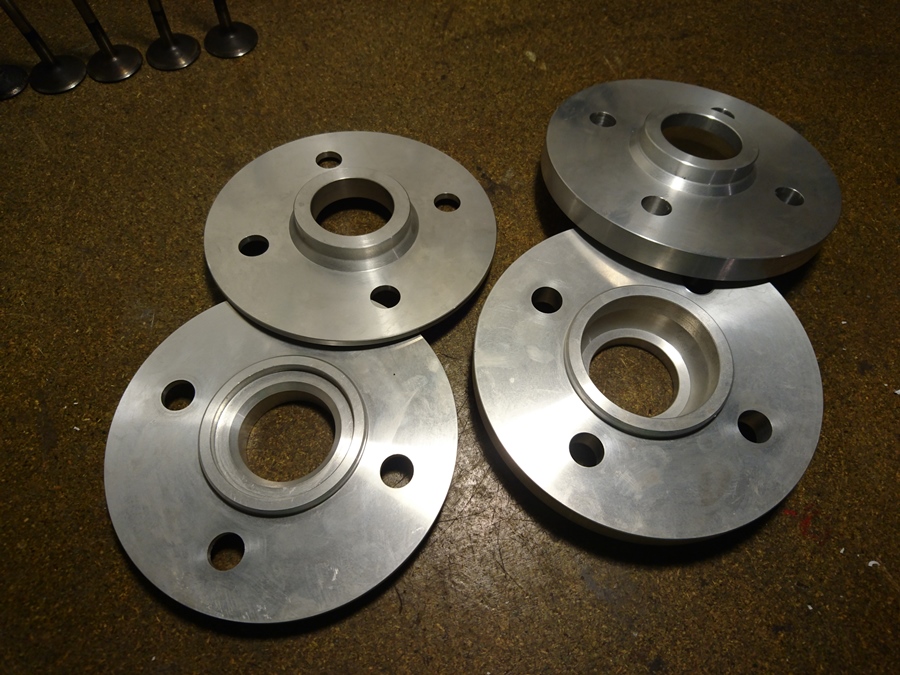

Ya tengo los centradores-separadores a medida hechos. Así mato 3 pájaros de un tiro: centrar el disco, ensanchar vías y pasar del centraje antiguo de Opel al nuevo.

Archivo adjunto 56796

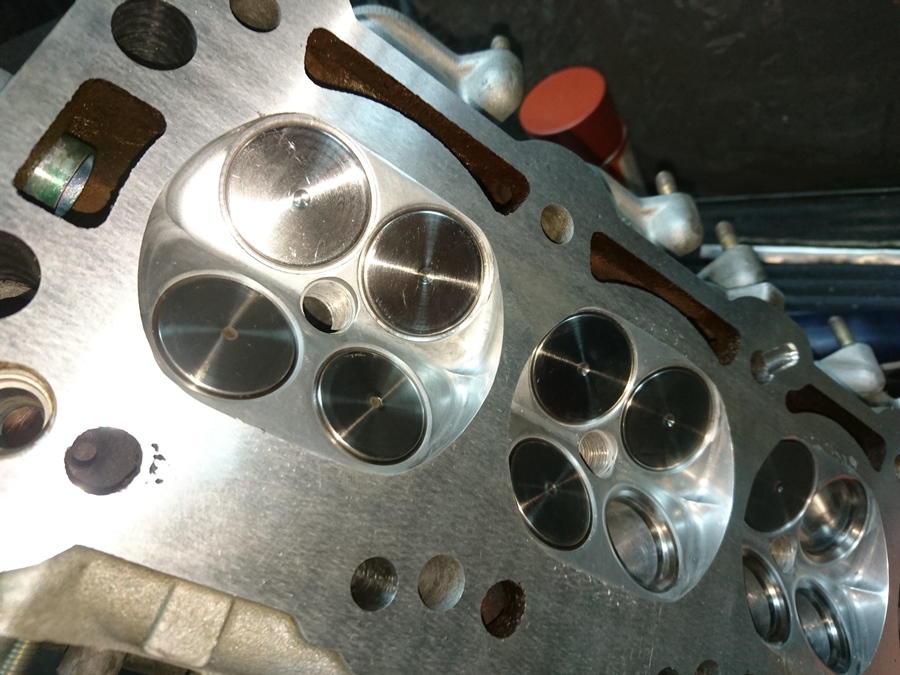

Empecé a montar la culata, que lleva el motor 2 años casi sin tocarlo

Archivo adjunto 56792

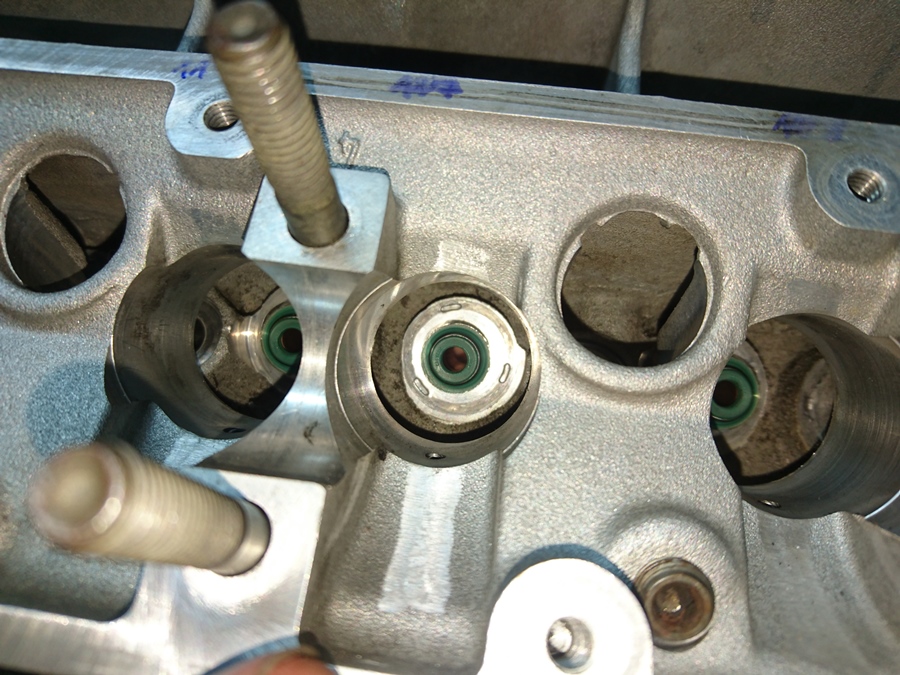

Retenes puestos con mimo, que ya sabéis muchos que éstos no se pueden meter hasta el tope porque estallan. El trozo de guía que sobresale es más largo que el alojamiento del retén.

Antes de que nadie lo diga... no me olvidé de poner los platillos inferiores debajo. CatCams pide no ponerlos con los árboles que escogí para ganas unas décimas de recorrido sin forzar tanto los muelles. Son árboles de poco cruce, pero con una alzada enorme, de 12mm.

Archivo adjunto 56793

Archivo adjunto 56794
Archivo adjunto 56795

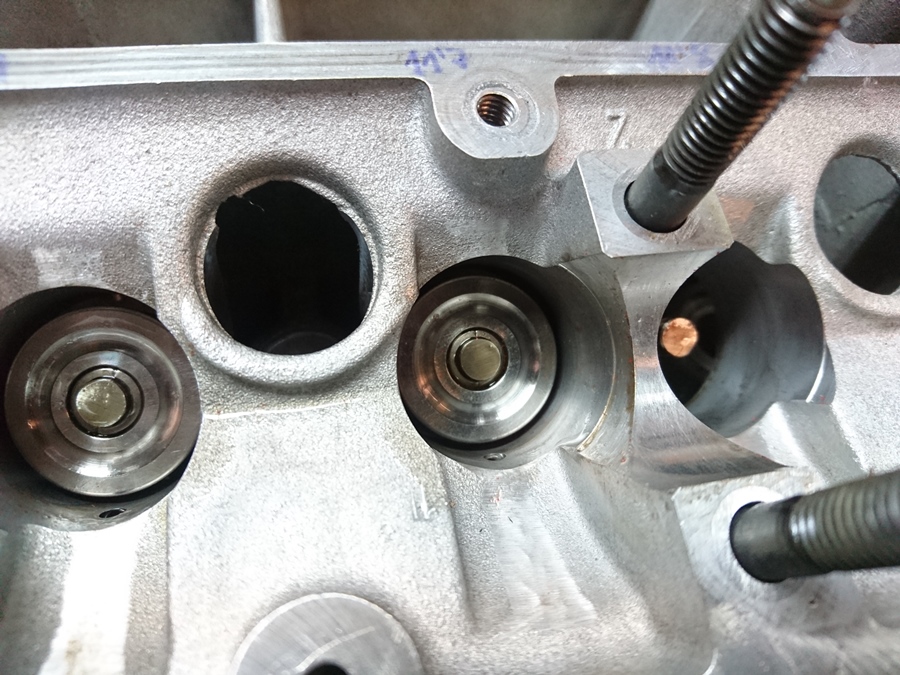

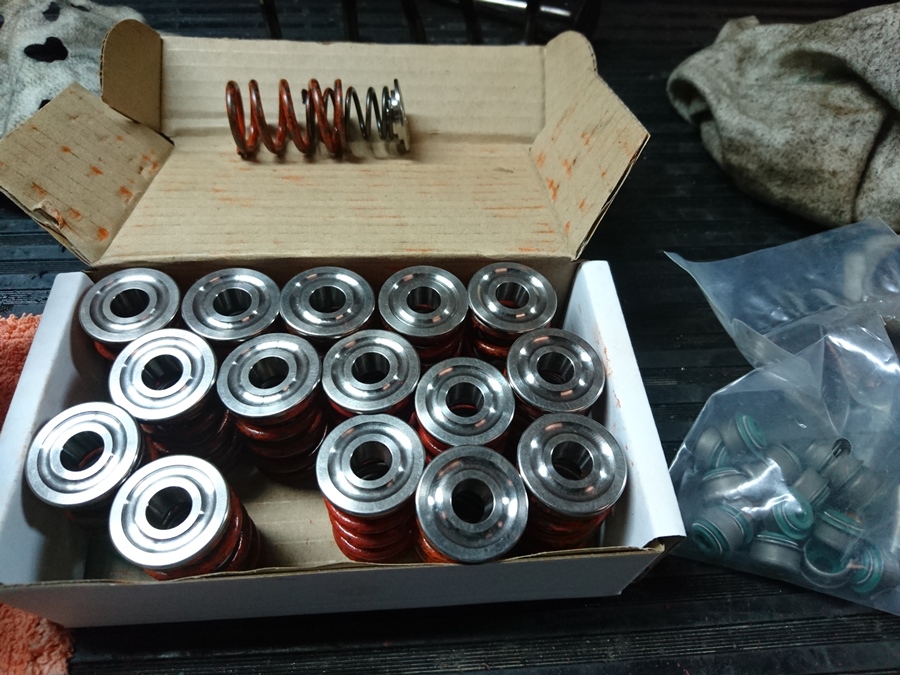

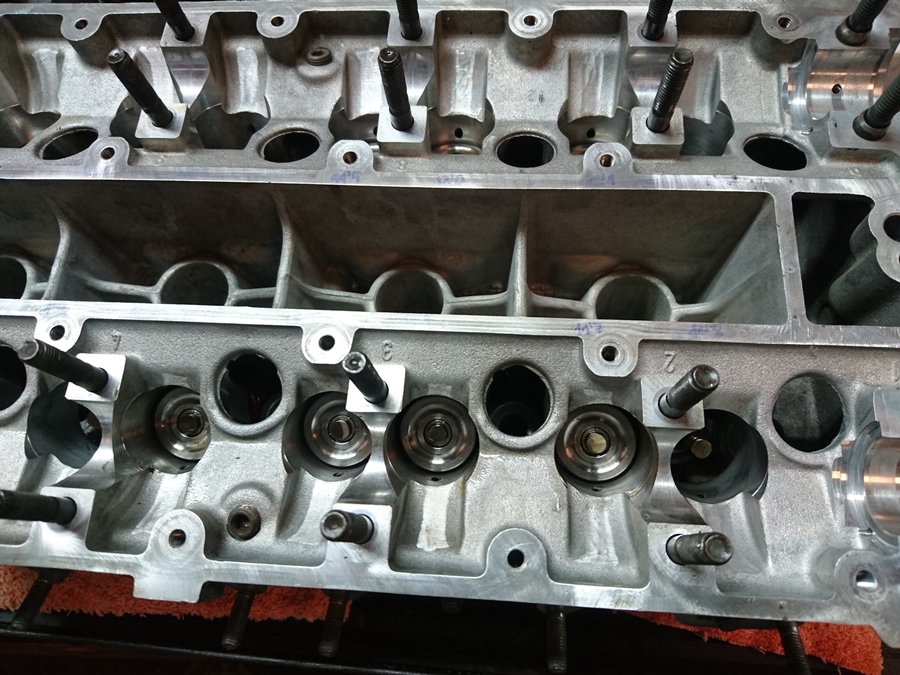

Muelles y platillos ya montados, sólo he dejado 4 sin poner. Los necesitaré para plantear la culata sobre el bloque y medir la alzada máxima de válvulas en PMS. Así podré marcar en la polea regulable cuál es el punto máximo.

Archivo adjunto 56797
Archivo adjunto 56798

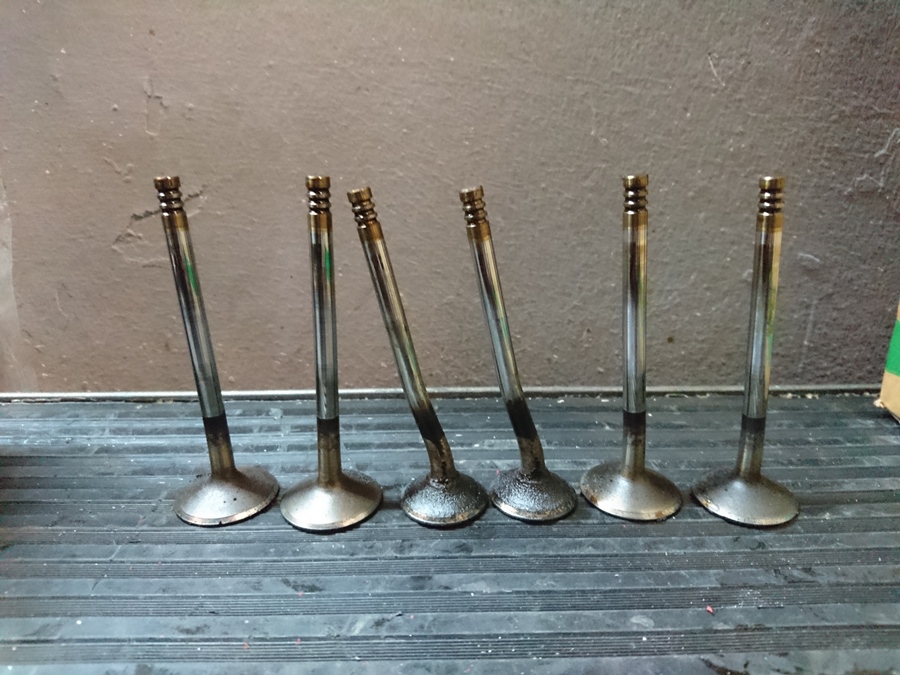

Como curiosidad, ya que tenía el útil de válvulas a mano, estuve desmontando otra culata que había pisado...

Archivo adjunto 56791

Saludetes.

Buen trabajo como siempre.

La última foto si han debido de tener fiesta si. Parece incluso están bailando entre ellas

Cita:

---

Iniciado por cicli

Aprovechando que tenía varias culatas para hacerle el bypass a la galería, me puse con la del Kadett, que tenía el latiguillo sin poner.

Archivo adjunto 56748

---

Son tuyas todas?

Eres un máquina macho, impresionante.

Nono, yo tengo varias pero esas no son todas mías. También las reparo por encargo para otros, al precio que están las Coscast sale a cuenta reparar las KS y olvidarse de problemas.

Otro ratillo en la culata, tenía pendiente medir alzadas máximas de válvula en PMS.

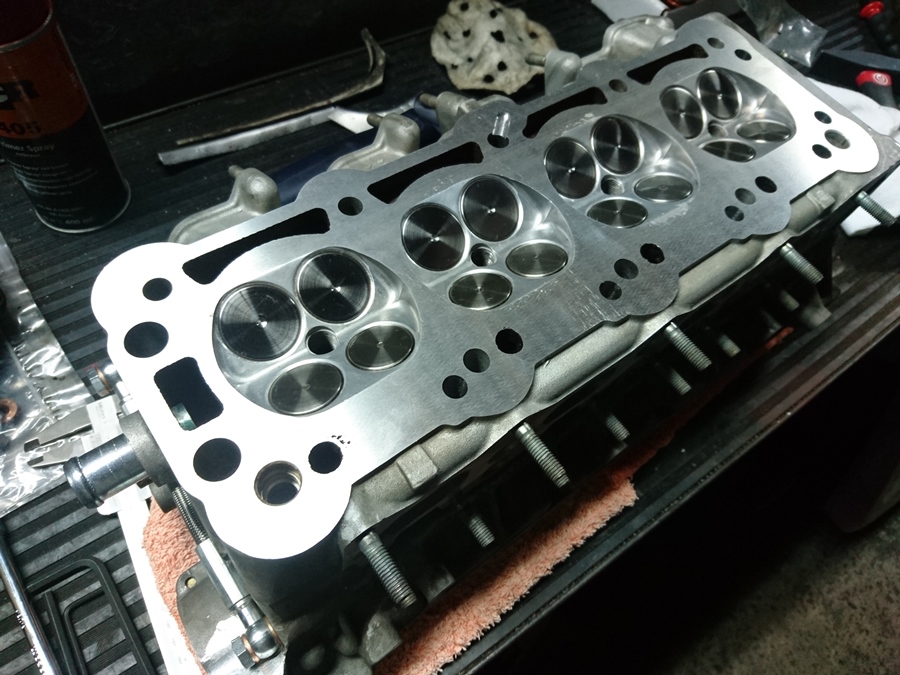

La junta de Cometic es de 87mm de diámetro, justo la medida a la que tengo ahora el bloque, así que no hay salto ninguno.

Archivo adjunto 56881

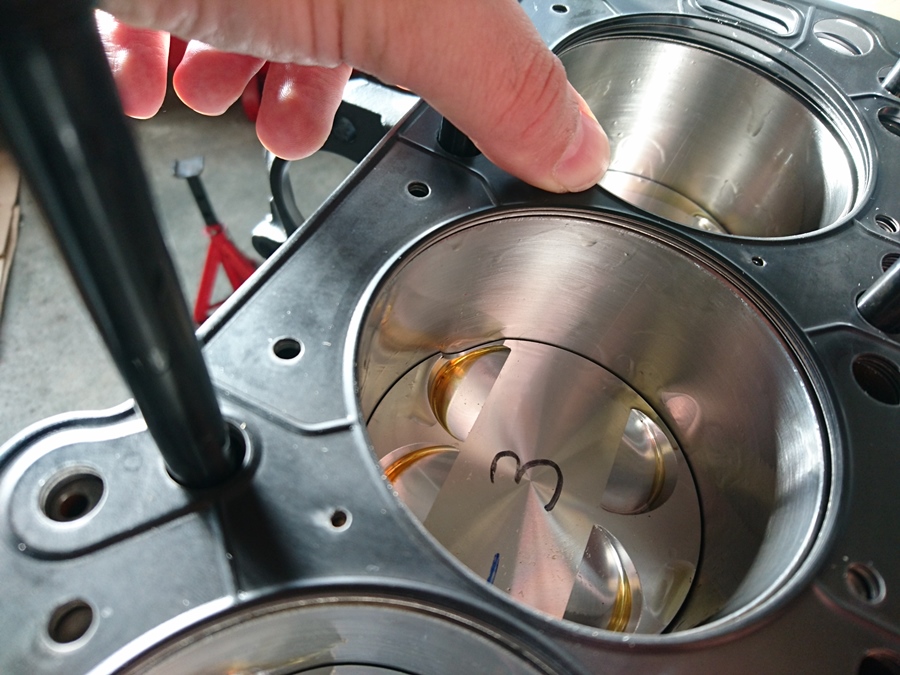

Lo que he hecho es poner cilindros 1 y 3 en PMS para ver cuál es el recorrido máximo de las válvulas hasta que hay interferencia.

Archivo adjunto 56882

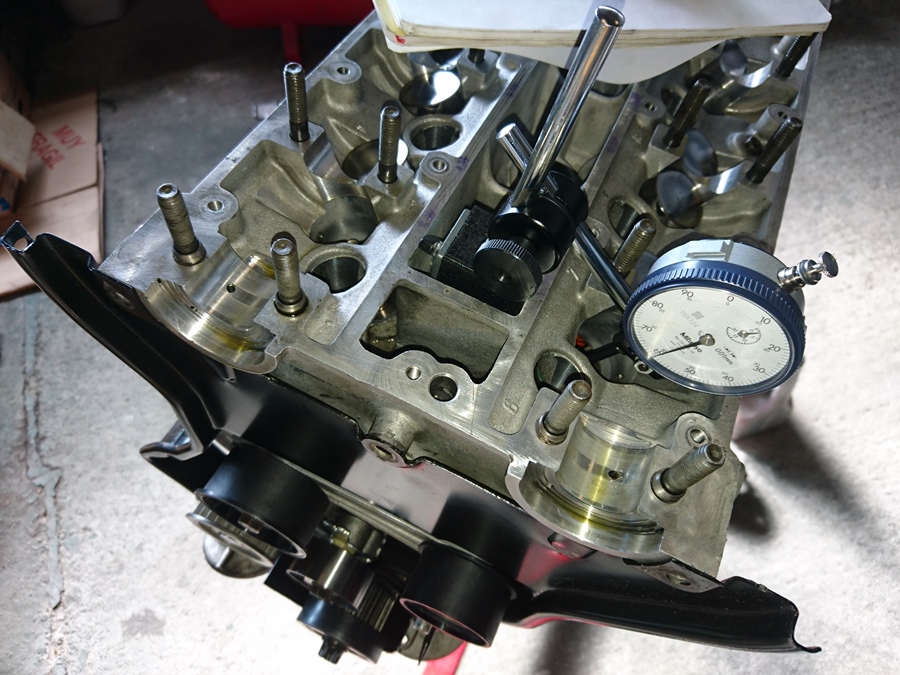

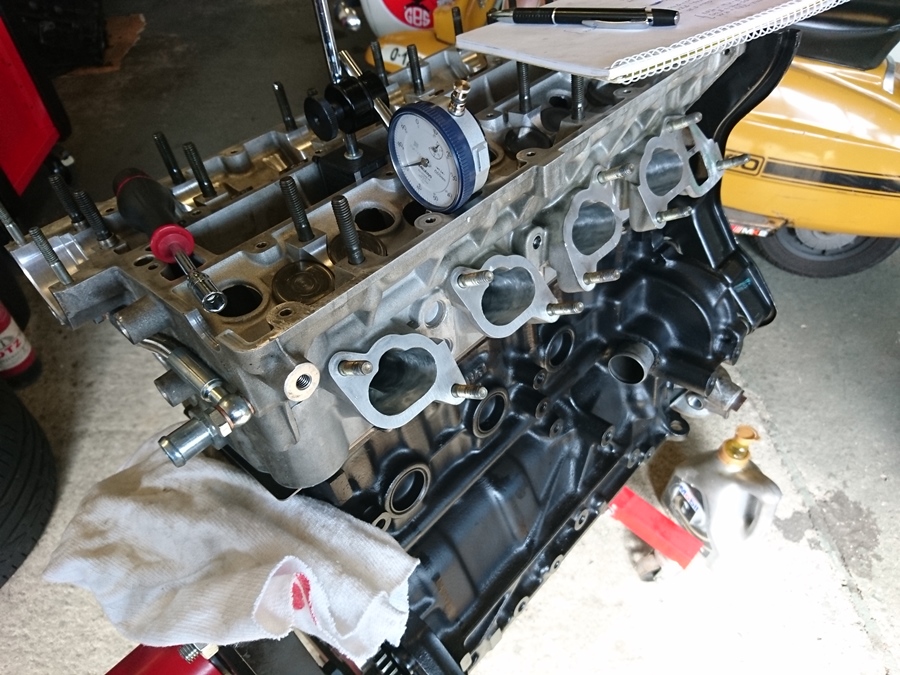

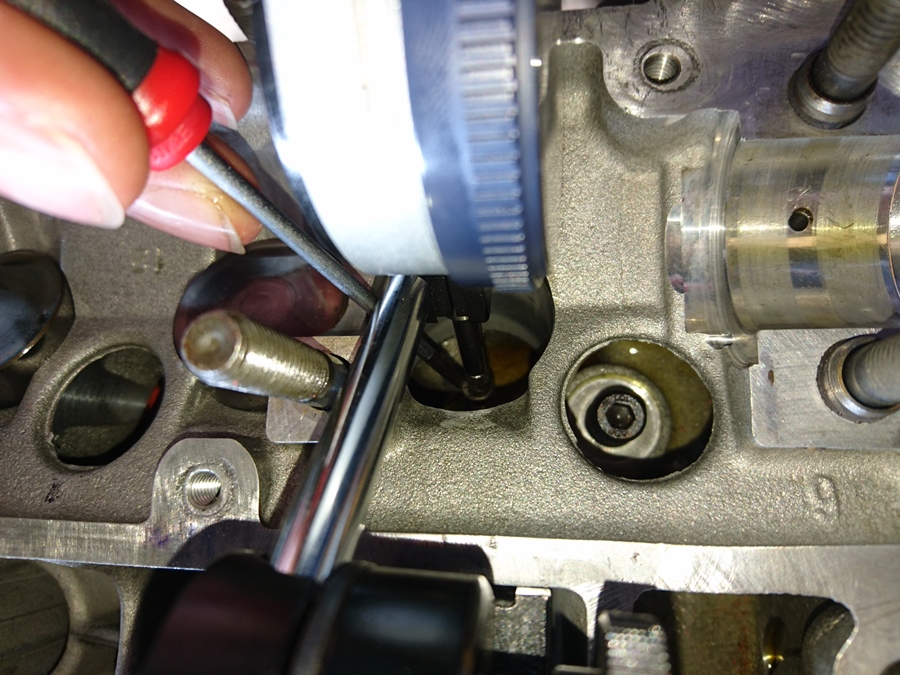

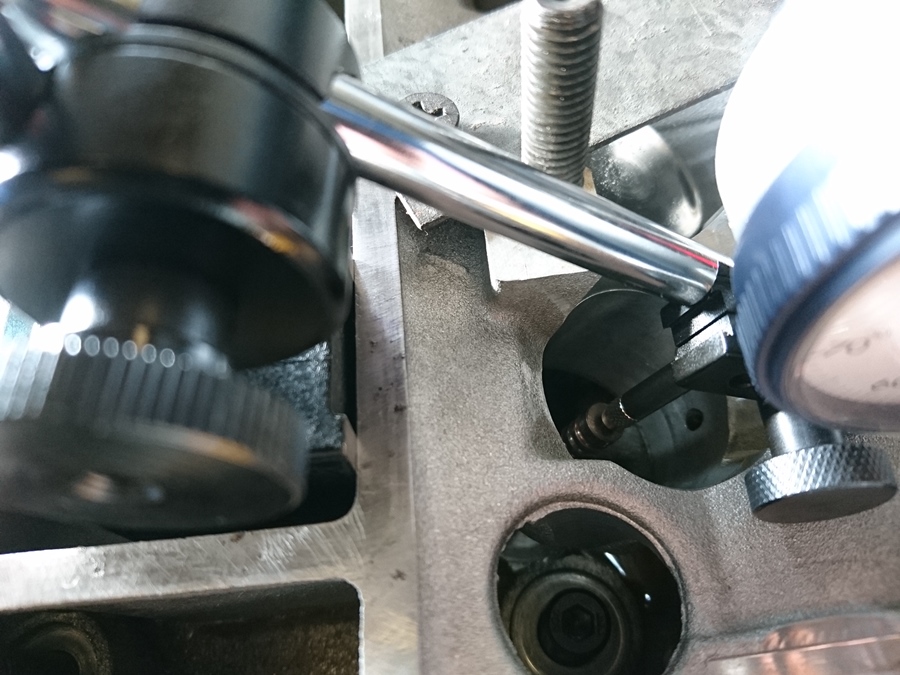

Partiendo de la válvula pegada arriba, lo que he hecho es empujarla con un destornillador y ver la diferencia de cotas en el comparador. Lo he hecho en escape y admisión de una pareja de válvulas en cada cilindro 1 y 3, y los resultados son bastante consistentes.

Archivo adjunto 56883

Archivo adjunto 56884

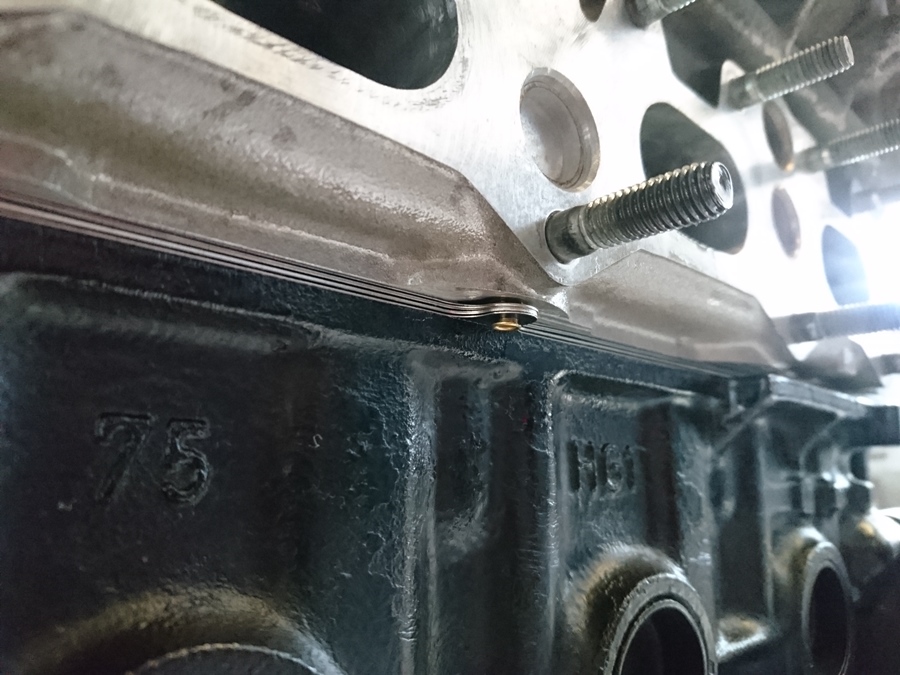

La junta se supone que queda a 1,6mm de espesor una vez comprimida, mientras que así apoyada me quedaba a 2,5-2,6mm. Tengo que contar con que ese mm de diferencia va en mi contra.

Archivo adjunto 56885

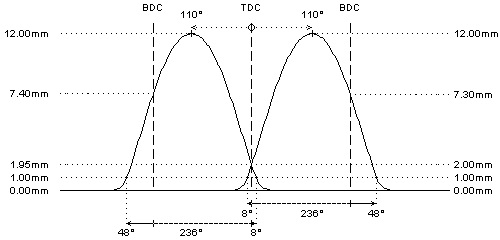

Para mi sorpresa, esos pistones dejan mucho recorrido útil a la válvula. Por lo medido, tengo un recorrido útil de 7,8mm en admisión y 8mm en escape en el PMS. Si tenemos en cuenta que los árboles (sin calar) tienen una alzada de 1,95mm en PMS según el fabricante, y que recomiendan que se deje 1,5-2mm de margen de seguridad... aún me sobran otros 4mm para poder calar la admisión en adelanto si viera que el motor respira mejor así. Me he llevado una muy grata sorpresa, pensé que la cosa iría con más riesgo.

Archivo adjunto 56888
Seguro que alguno anduvo tentado a poner junta metáliza de z20let en c20xe/let, y leyó que hay que quitar uno de los remaches... pues éste es, el de admisión.

Archivo adjunto 56886
El del lado escape no molesta.

Archivo adjunto 56887
Lo próximo es ya montar los muelles de válvula que faltan y cubicar la culata antes de cerrar el motor.

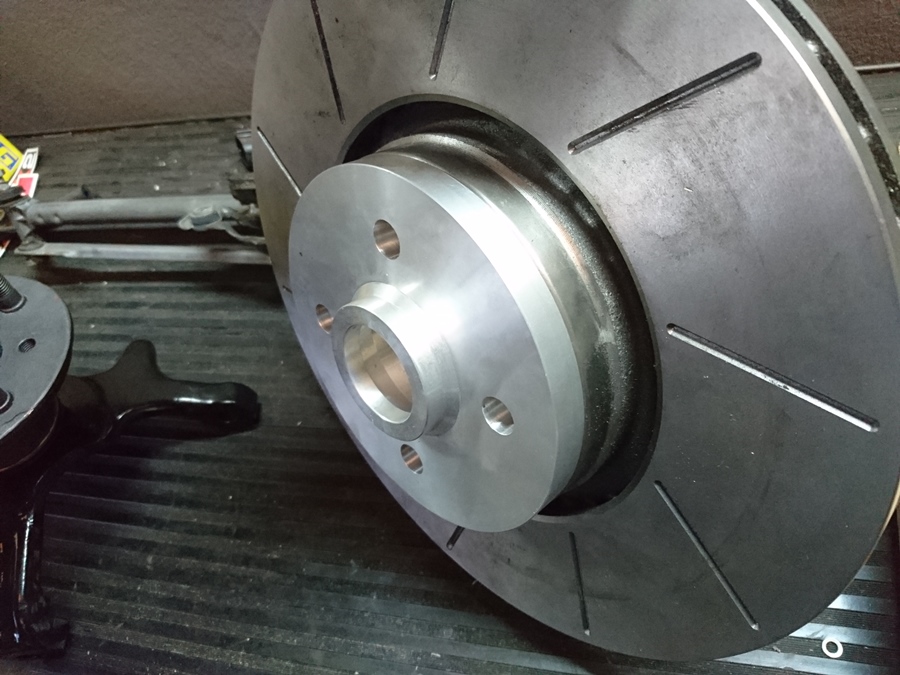

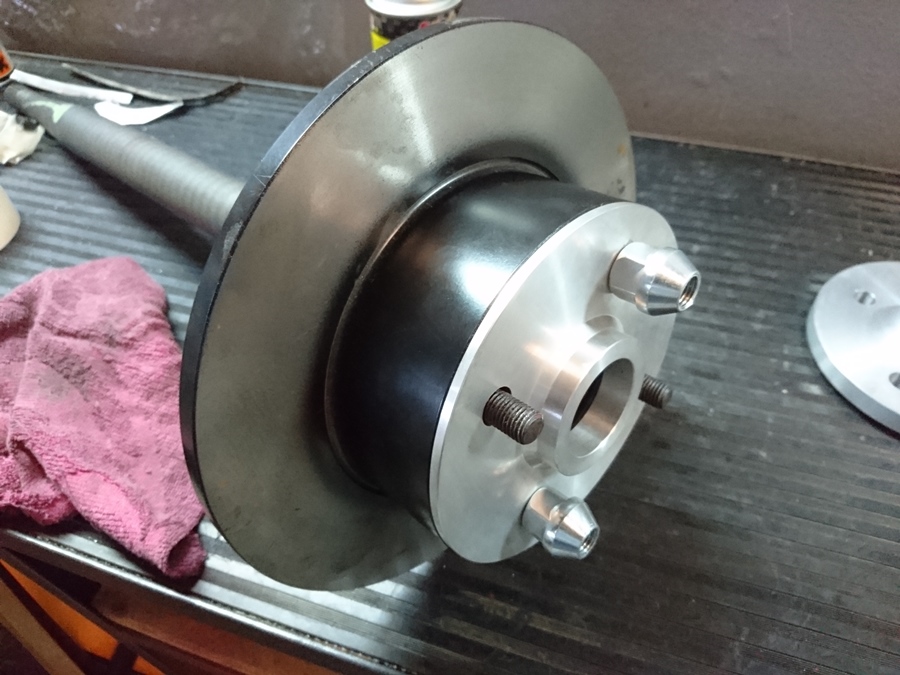

Los centradores-separadores ya están probados, parece que no me equivoqué al medir.

Archivo adjunto 56877
Por dentro centran a los discos contra el buje original del City, que son de diferente buje delante y detrás, y por fuera tienen los 56,6mm típicos de Opel

Archivo adjunto 56876

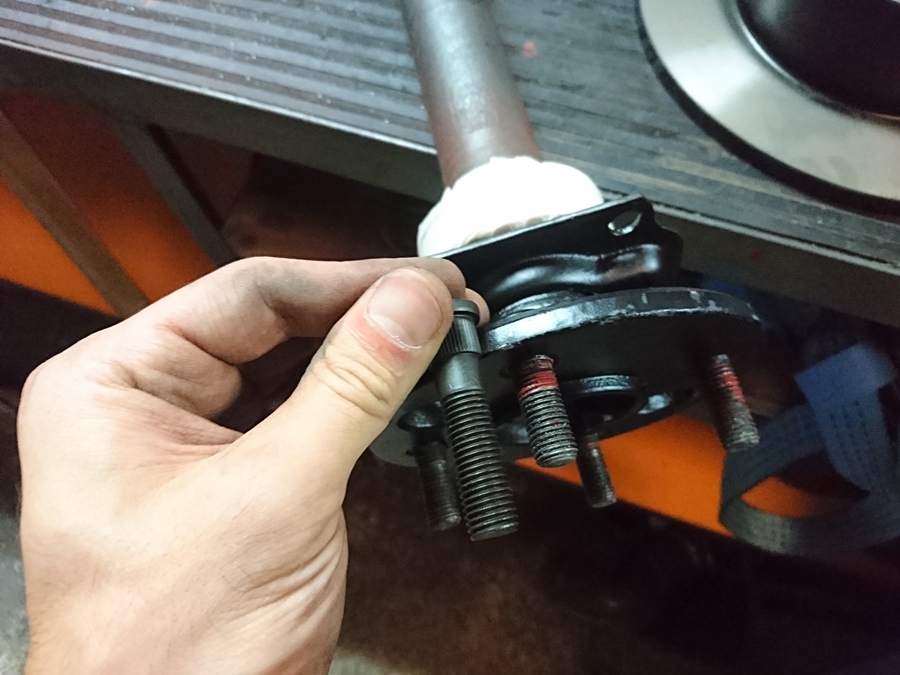

En el eje delantero voy bien con los espárragos largos que monté, me llegan a roscas las tuercas completas

Archivo adjunto 56879

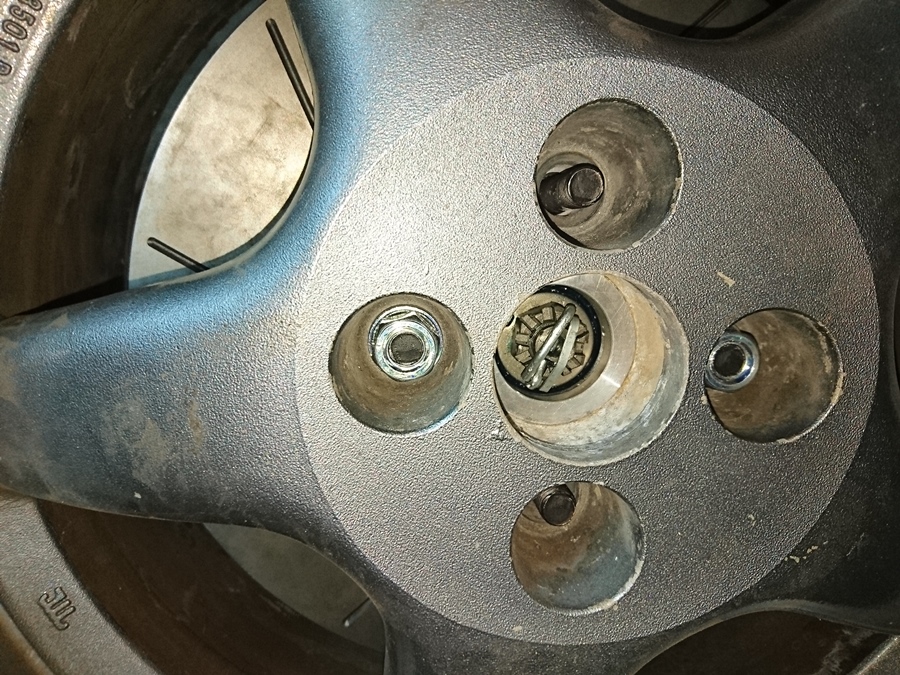

Pero detrás lo vi complicado y quise arriesgar con los espárragos originales. Pero vamos, ni de coña, tengo que montar espárragos más largos porque apenas tengo rosca hábil...:(

Archivo adjunto 56878

Archivo adjunto 56880

Saludetes.

macho eres un crack!!!!!!

Me gusta q nos des envidia y nos expliques tantas cosas del proceso. Es una buena guía

Y yo pensando que sabia algo :confused: impresionante cicli

Y yo pensando que sabia algo :confused: impresionante cicli la cantidad de detalle y calculos

Yo no me he enterado de nada, pero mola.
