hola chicos.
tras unos meses parado,ayer me decidi a arrancar el motor ,pero como era de esperar no llega chispa ni gasolina,despues de llevar unos días mirando esquemas y aun no tenerlo muy claro,hice las conexiones del cableado del conector x4(algunos colores no coinciden)y necesito saber la nomenclatura que utiliza Opel para determinar el color de cada cable en esquemas.
si alguien me los puede pasar se lo agradecería.
salu2s
Aqui un enlance donde te enseña a interpretar esquemas, Archivo adjunto 45241Cita:
Iniciado por brake
Y aqui un resumen de los colores: Archivo adjunto 45242
Seguramente tu problema vendra en el conector gordo de encima de la caja de cambios o por esa zona hay un conector con un cable negro que está solo. No recuerdo exactamente, pero busca por esa zona un cable finito (0.75) de color negro y metele 12v de contacto.
Y luego cerca de la centralita en los conectores negros y verdes asegurate de que el cable que va a la bomba lo tienes conectado. Seguramente este en un conector negro de 2 pines.
Un saludo
efectivamente sale un cable negro finito de la instalación(zona rampa) y va al conector x4.Cita:
Iniciado por eusko_astra
los conectores negros y verdes van al lado de la ecu y del rele ,pero no llevan ningún rele y según esquema entiendo que son de A/A
gracias turko.
Y ese cable finito no esta conectado a nada¿? Si no esta conectado echale 12v de contacto y prueba a arrancar.Cita:
Iniciado por brake
Y revisa el cable que va a la bomba, diria que tampoco lo tienes conectado.
Un saludo
va a la piña, el conector x4 o x5 el que pasa x encima del cambio y que conecta con otro negro,pin del x4 que viene del ramal del coche.Cita:
Iniciado por eusko_astra
el cable que va a la bomba es rojo/azul?
salu2s

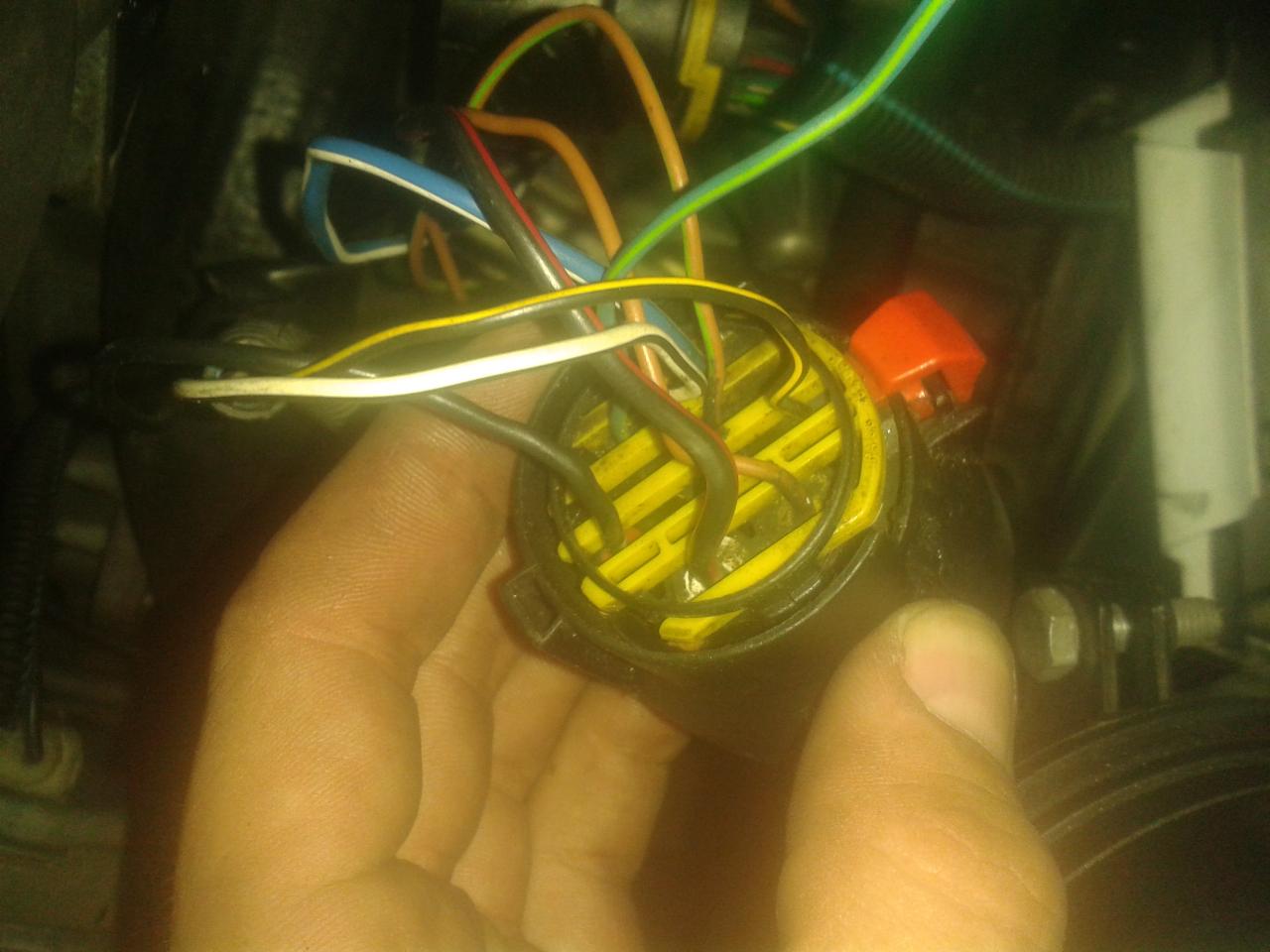

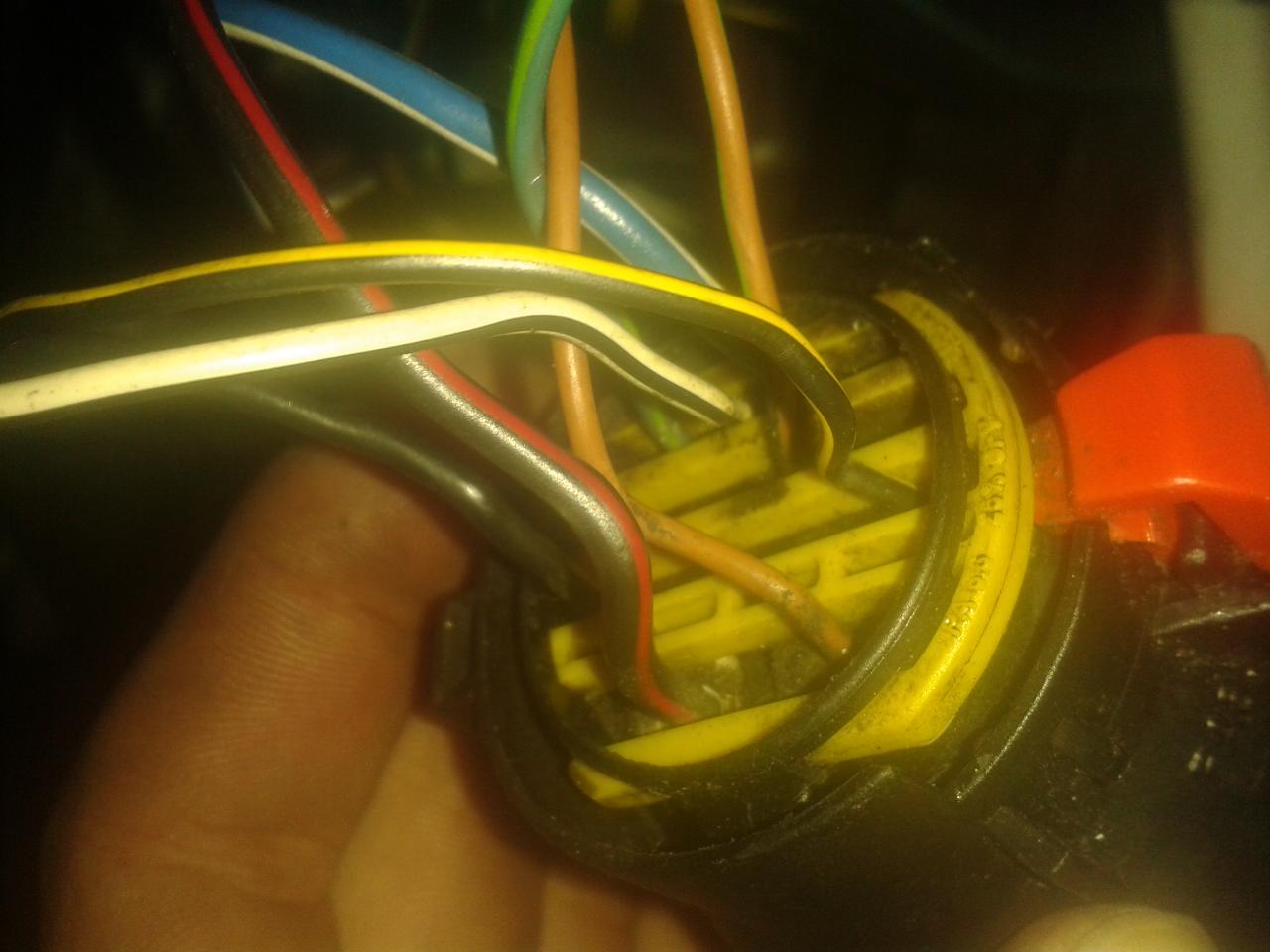

Archivo adjunto 45243Archivo adjunto 45244Archivo adjunto 45245Archivo adjunto 45246en la tercera foto se ve el conector con el cable negro que va solo.
