Duda con plastigage

Ando mirando un poco el tema este y buscando un poco de info veo que hay cuatro colores/medidas no soy capaz a aclararme.

Verde: 0.001 a 0.003 Pulgadas ó 0.025 a 0.076 mm.
Rojo: 0.002 a 0.006 Pulgadas ó 0.051 a 0.152 mm.
Azul: 0.004 a 0.009 Pulgadas ó 0.102 a 0.229 mm.
Amarillo: 0.009 a 0.020 Pulgadas ó 0.230 a 0.510 mm.

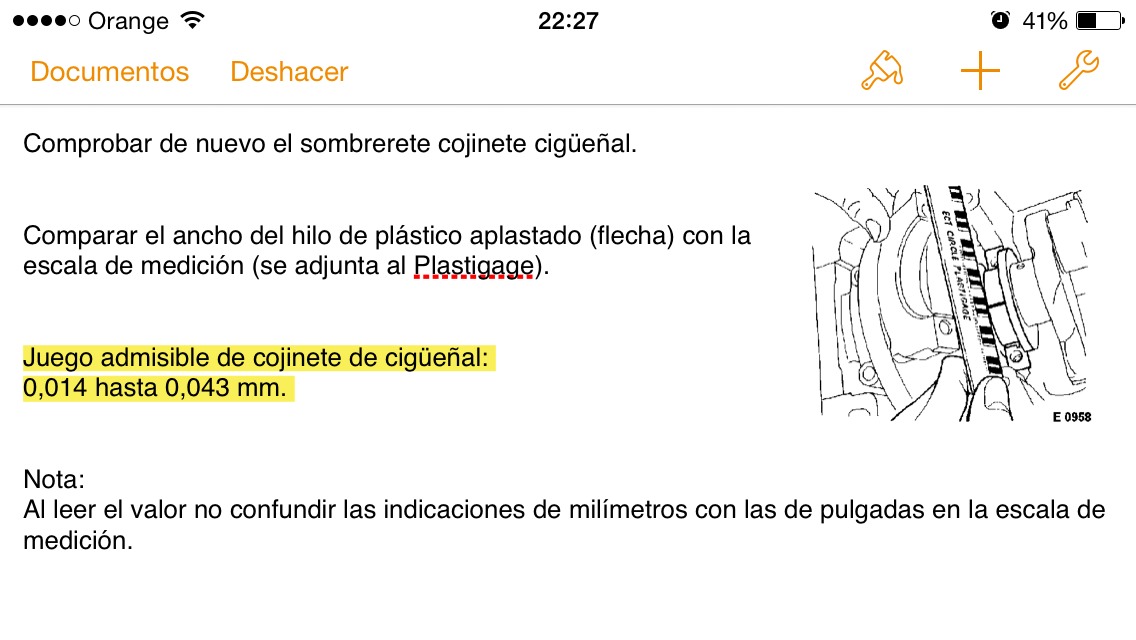

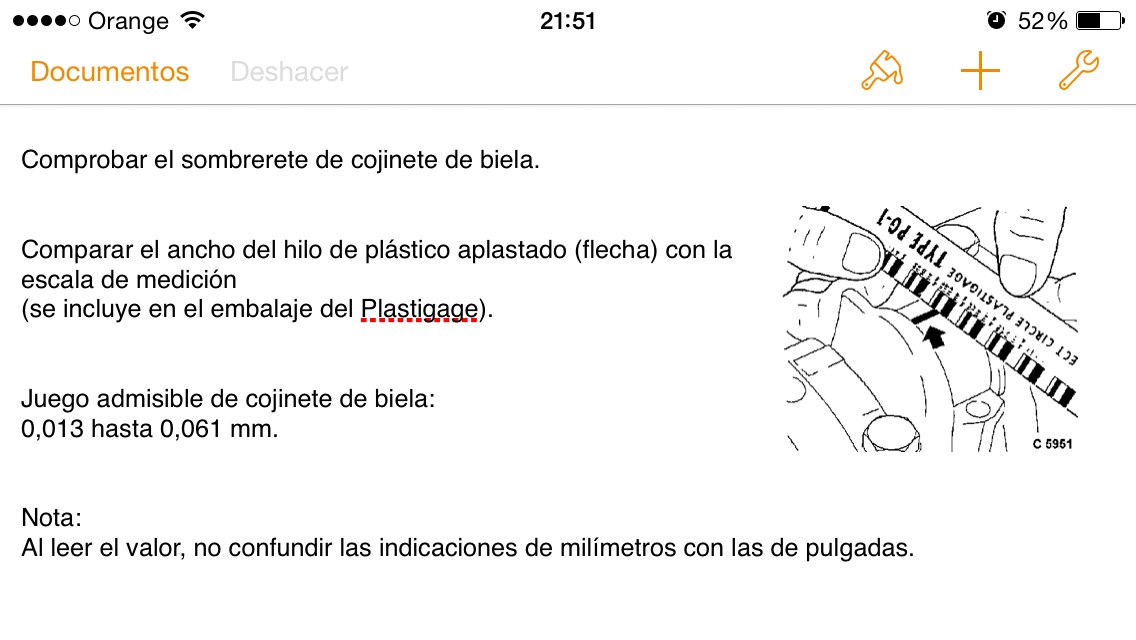

Mirando el post de pity que subió estas fotos.

Archivo adjunto 48993

Archivo adjunto 48994

En la explicación se ve perfectamente de las tolerancias, el problema viene cuando las paso a las medidas de plastigage.
La de cojinete de cigüeñal. 0.014 mm no entra en el rango verde y lo mismo en el de viela 0.013 mm son inferiores.

En las fotos de pity parece que es rojo.

sl2

El mío es el gris, que va de 0.020 a 0.045 si no recuerdo mal.

En cigüeñales usados, como nos ha pasado a pity y a mí, estarás siempre en la parte alta de la tolerancia, o ligeramente fuera. En bielas por ejemplo a mí alguna se me ha aplastado menos de lo que es capaz de comparar el cartoncillo (andan por 0.060mm). De todos esos que has puesto, el rango adecuado es el del verde, tanto para bancada como para bielas.

Alta, te refieres a lo mas ancho de la métrica.
No e visto el de color gris.

En alguna página pone:
verde gasolina,
rojo diésel
Gracias por la info Cicli
