Alguna mejora y swap SEH ==>> "C"20XE

Hola buenas,

Me llamo Iosu y soy de Navarra, ya hice la correspondiente presentación pero os dejo una fotos del coche de como estaba hace medio año.

Archivo adjunto 63752

Archivo adjunto 63753

Llevo unos 5 años registrado en el foro pero no he empezado a utilizarlo casi a diario desde hace unos 6 meses. Si no escribo muchos mensajes es por que no tengo conocimientos suficientes para contestar a muchos temas.

Cuestión que hace cosa de dos meses decidí que me iba animar a hacer el swap. Va a ser un reto muy grande para mi y creo que voy a aprender mucho, que eso también me interesa. Iremos poco a poco ya que con la familia mucho tiempo no sobra.

Hace cosa de 4 meses empezé a hacerle alguna reparación;

Archivo adjunto 63754
Archivo adjunto 63755
Archivo adjunto 63756

Fue un quita-paciencias soldar con electrodo por los agujeros, pero es lo que tenía. También fue un impedimento que he conservado la pintura visible de la aleta y tenía que estar con ese trapo mojado todo el rato para refrigerar y no dañar la pintura.

Al final unas capas de antigravilla que no se por qué se cuarteaba. Probé de varias formas. A dársela cuando el esmalte estaba aún mordiente, dejando dos horas y dejando secar un día. Siempre cuarteaba.

Archivo adjunto 63767

Al final un poco de esmalte por encima para tapar las grietas.

Archivo adjunto 63757

Perdió un poco su forma al meterle la soldadura, pero la enderecé con mimo a golpes con un taco de madera y quedo bien. Fue a su sitio casi perfecta.

Al soltar las taloneras se rompieron muchas de las grapas. Fabriqué algunas en la impresora 3D que tenemos en el curro. Alguna se partía al entrar porque el material es mas frágil pero como puede imprimir alguna de más le ponía otra y punto. No tengo foto que se vea bien como quedaron, pero son casi iguales, si alguien necesita le puedo pasar el archivo original dibujado con el programa Catia.

Archivo adjunto 63758

También me metí con los faros. Encantado con el resultado, abrir con una pistola de calor, anticalorica mate, y silicona negra para sellar.

Archivo adjunto 63759
Archivo adjunto 63760
Archivo adjunto 63761

Un soporte de los de plástico del faro estaba partido y con este pegamento obtuve buen resultado, dos componentes, uno liquido que es el pones primero y el segundo una especie de granulado. Es algo parecido a como cuando echas bicarbonato encima del loctite, pero creo que pega mas fuerte. Muy robusta la unión.

Archivo adjunto 63762

Después abrí los antinieblas y con el vinilo que me sobró de vinilarlos por fuera vinilé el reflectario cromado. Quedaba alguna arruga pero como el cristal es translucido no se aprecian por fuera. Encantado con el resultado también.

Archivo adjunto 63763

Al colocar el faro que tenia el soporte plástico roto vi que el coche había tenido un golpe en el alojamiento y estaba doblado, al enderezarlo se descascarillo algo pintura y así un poco cutremente lo solucioné.

Archivo adjunto 63764
Archivo adjunto 63765

También fabriqué en 3D esta pieza que sujeta el soporte del faro con la carrocería. También os puedo pasar el archivo.

Archivo adjunto 63766

Y por hoy lo dejamos aquí, mañana os cuento lo de la compra del motor.

He mirado para colocar una estabilizadora delantera mas gruesa. Las de 22mm de kadett 16v creo que va a ser difícil encontrar a un precio asequible. Ahora mismo solo he visto una a la venta y se me va de precio. Las de Daewoo Nexia son de 24mm y he leído que es quitar y poner. ¿Alguien me puede orientar en esto? ¿Se volverá demasiado rígido del tren delantero?

Un saludo.

Bien, nuevos hilos de nuestras chatarrillas siempre son bien recibidos, asi empezamos todos resolviendo pequeñas cosas para luego ir enfangándonos mas y mas. Soldar una aleta con electrodo, santa paciencia! Y esos archivos no los pierdas, seguro que a mas de uno les resultan muy útiles. Cojo asiento en el post :)

Cita:

---

Iniciado por kike_gsi8v

Bien, nuevos hilos de nuestras chatarrillas siempre son bien recibidos, asi empezamos todos resolviendo pequeñas cosas para luego ir enfangándonos mas y mas. Soldar una aleta con electrodo, santa paciencia! Y esos archivos no los pierdas, seguro que a mas de uno les resultan muy útiles. Cojo asiento en el post :)

---

Para algunas cosas paciencia tengo, pero fue muy desesperante. Sobretodo porque corté lo justo podrido de la aleta para no tener que pintar la aleta entera y claro, aunque no estuviese del todo podrido, el metal no tenia la misma consistencia y era agujero tras agujero. Pero bueno, al final con muy poca intensidad le cogí el truco y quedó bien saneado.

Seguimos con la adquisición del motor.

Como era de esperar muy fácil no ha sido. Varios meses mirando anuncios, preguntando...

Al final he comprado uno que descarté desde un principio por ser C20XE. Tenía claro que no quería montarle un catalizador, ya que el mio es del 87 y no va catalizado. Pero como todo, investigando, vi que esa C se podía esfumar fácilmente, y fue lo primero que hice. Antes de comprarlo pedí al vendedor unas fotos de como estaba marcada esa C y me resultó curioso que estaba menos profunda que el resto de las letras.

Archivo adjunto 63769

Punteando con un granete y después aplastando con un botador quedo así. (A falta de una mano de pintura).

Archivo adjunto 63770

Otra cosa que quise tener en cuenta, que pregunté aquí, era la compresión de los cilindros y compre el aparato para medir.

https://es.aliexpress.com/item/10050...062372086956_3

Al vendedor no le importó hacer la prueba. Yo tenía claro que si daba menos 12bar no lo iba a comprar. Le echamos WD40 por la admisión y le conectamos el motor de arranque directo a la batería con unas pinzas;
Primer cilindro 13bar
Segundo cilindro 13bar
Tercer cilindro 13bar
Cuarto cilindro 10.8bar

Lo que fué un chasco bastante grande. Un amigo y el vendedor me dijeron que tampoco era de gran importancia que luego al rodar igual se ajustaban los valores...bla bla...

En la segunda medición, como el aceite ya había subido a la cámara de los arboles de levas dio:

Primer cilindro 14bar
Segundo cilindro 14bar
Tercer cilindro 14bar
Cuarto cilindro 11,4bar

Total que lo compré, lo meteré así y a ver que tal va. Si no en un futuro lo tendré que rehacer. Mediré las compresiones de nuevo mas adelante.

Archivo adjunto 63768

Otra cosa que no quise que me influyese en la compra es si la culata era Coscast o Kolven, al día siguiente entré en el foro para identificarla y no hubo suerte, Kolven.

Archivo adjunto 63771

Ya después de realizar el pago nos abrimos una cerveza y le levantamos la tapa de balancines, No tengo foto, pero lo poco que se podía apreciar se veía impecable. Ninguna marca.

Ya a día de hoy estoy limpiando la caja de cambios. Empezé un día a la noche, que es cuando suelo sacar algún rato, con gasolina, limpiafrenos y una brocha. Tras una hora, algo quité, pero estaba muy incrustada la suciedad. Al día siguiente probé con una Karcher que me dejaron y solo con el agua no le hacía ni cosquillas.

Al final a tirando de tutorial, una persona hacía una mezcla de mitad gasolina mitad jabón lavavajillas. Me gustó el resultado, lo rocié con un "fils-flis" y lo dejaba actuar 20 minutos.

Archivo adjunto 63772

Tras tres pasadas así quedó. por dentro no le quise dar con agua. Acabaré de limpiarla con gasolina y limpiafrenos.

Archivo adjunto 63773

Mientras le estaba dando con la karcher vi que una pieza de plástico se desprendió con facilidad del varillaje del cambio. No sé cual será su función.

Archivo adjunto 63774

Buen reportaje te estás pegando
Mucho ánimo 🙂
La última foto, es de la rotula del propio varillaje. Venden repuestos de eso. Es para evitar holguras excesivas a la hora de meter las marchas

Muchas gracias por compartir con nosotros estos avances. Me quedo por aquí.

Cita:

---

Iniciado por carlos ortigosa

Buen reportaje te estás pegando
Mucho ánimo ��
La última foto, es de la rotula del propio varillaje. Venden repuestos de eso. Es para evitar holguras excesivas a la hora de meter las marchas

---

Muchas gracias,

Lo tendré en cuenta a la hora de montarlo.

Cita:

---

Iniciado por jaca

Muchas gracias por compartir con nosotros estos avances. Me quedo por aquí.

---

Muchas gracias!

Se que para muchas personas que andan por aquí alguna cosa de las que suba les podrá parecer muy simple, porque llevarán haciéndolas toda la vida, pero también habrá alguien que esté a mi nivel que seguro que aprende algo.

Yo casi todo lo he aprendido en este foro, así que estoy encantado de poder aportar mi granito de arena.

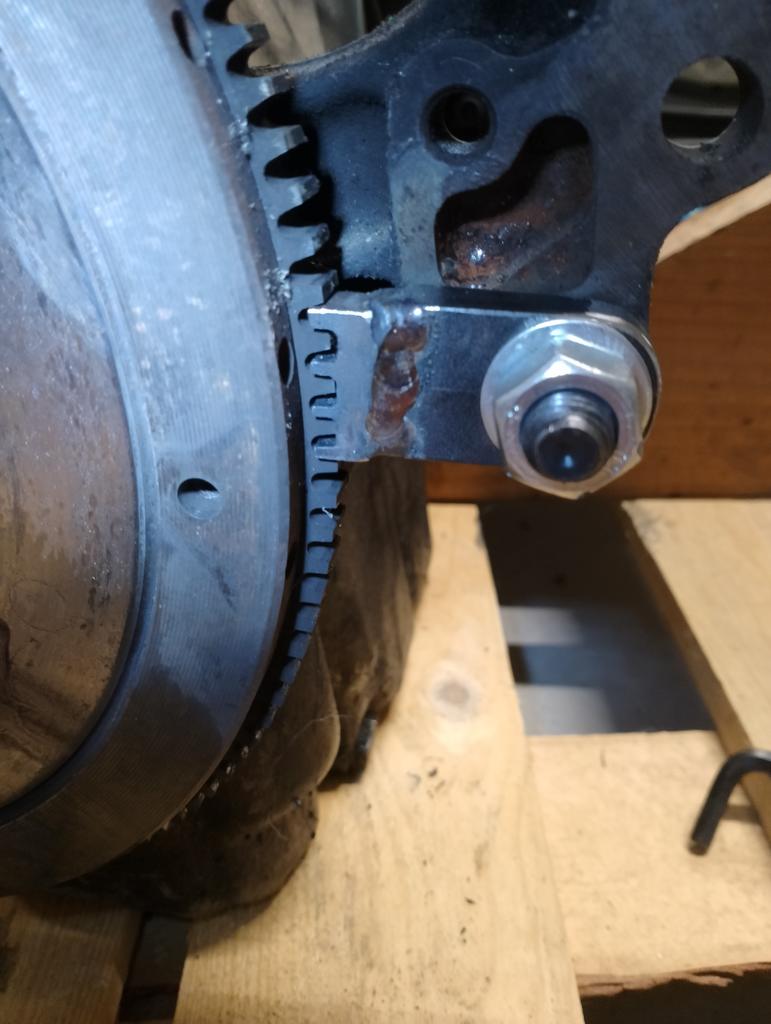

El siguiente trabajo va a ser cambiar los retenes del cigüeñal. Para ello he fabricado un útil para bloquear el volante de inercia.

Archivo adjunto 63775
Archivo adjunto 63776
Archivo adjunto 63777

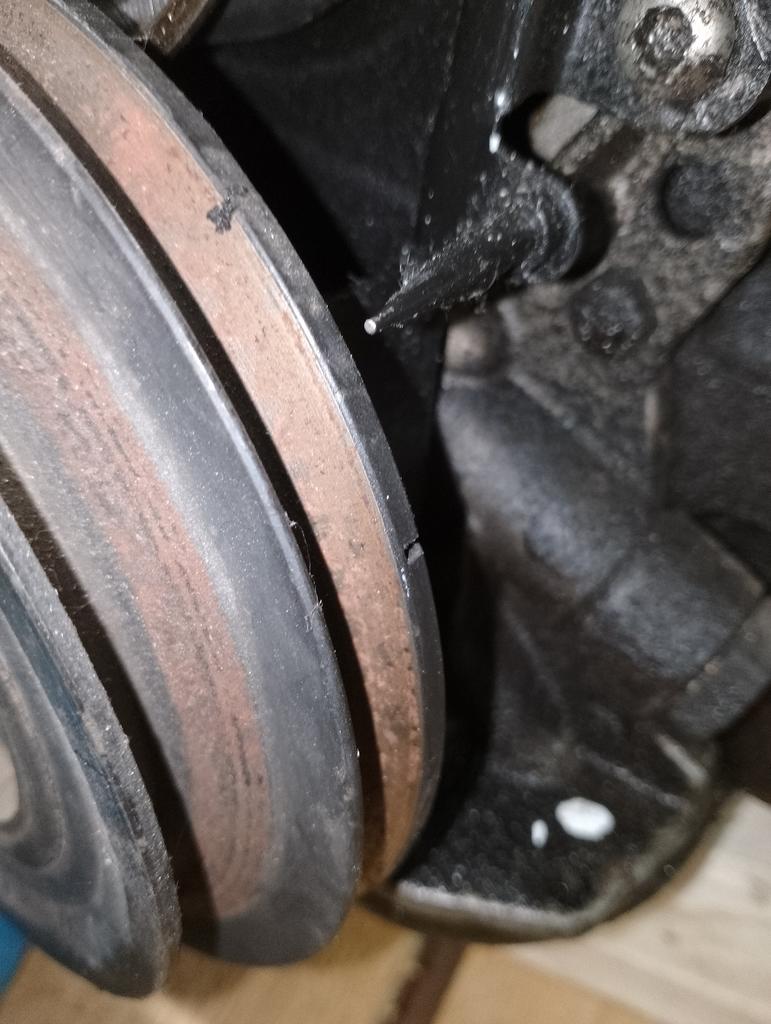

También voy a hacer la distribución, y he visto que la marca de la polea del cigüeñal no coincide. Pero no me he preocupado mucho porque he leido en el foro que el engranaje de este tiene que tener otra marca que tendrá que estar en su posición.

Archivo adjunto 63778
Archivo adjunto 63779

Cita:

---

Iniciado por Iosularra

Mientras le estaba dando con la karcher vi que una pieza de plástico se desprendió con facilidad del varillaje del cambio. No sé cual será su función.

Archivo adjunto 63774

---

No se aprecia bien, pero yo diría que es lo que queda del guardapolvos que llevan las rótulas, la pieza nº3 en este esquema:

https://www.catcar.info/opel/?lang=e...aWtleT09ODk%3D

Efectivamente Kike!

He mirado en la F16 y los tengo enteros.

Gracias por el enlace, gran aportación para mi. No conocía esa página.

Un saludo

Seguimos pero con muy pocos avances. Esta semana pillo vacaciones y le podré dedicar tiempo.

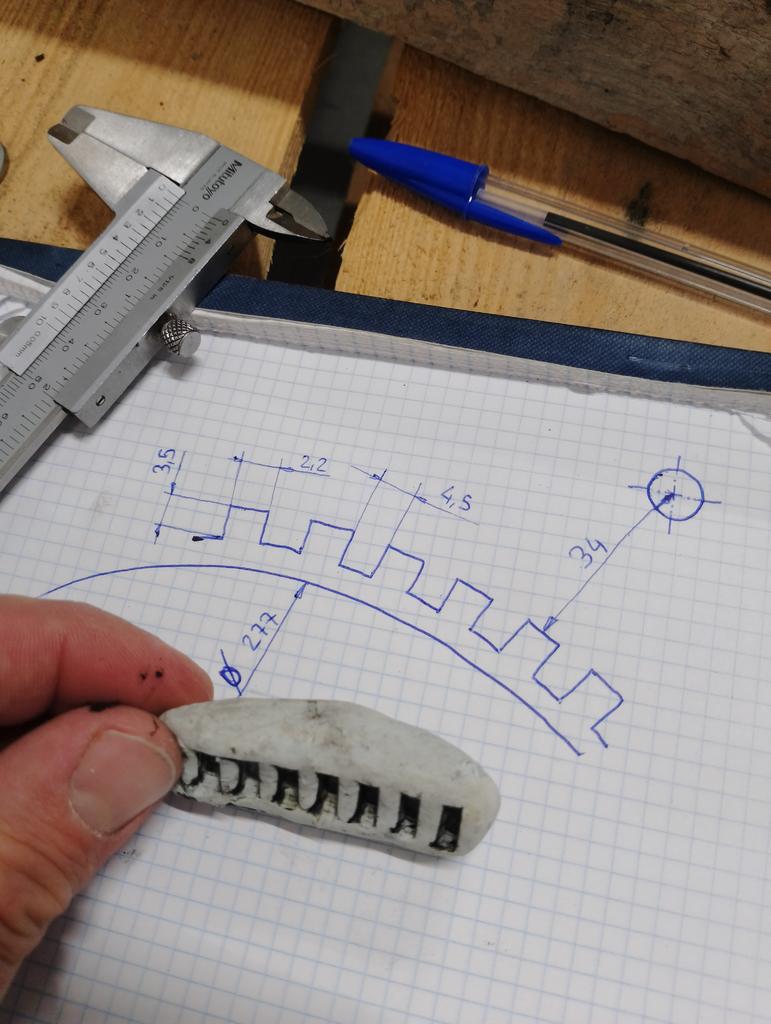

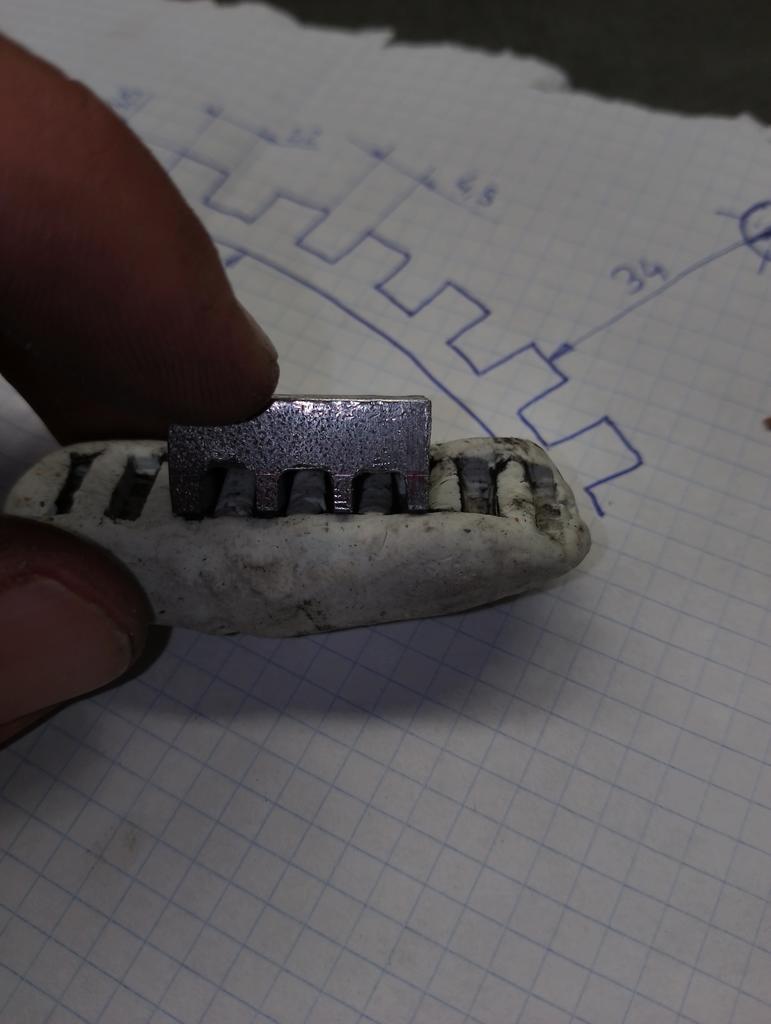

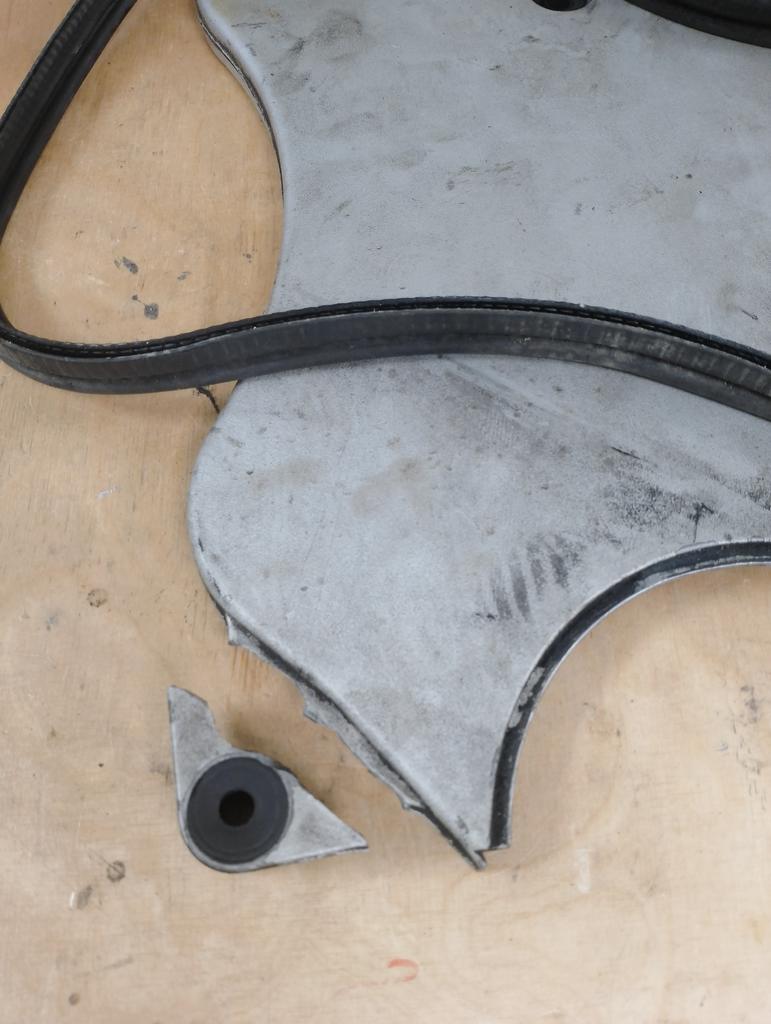

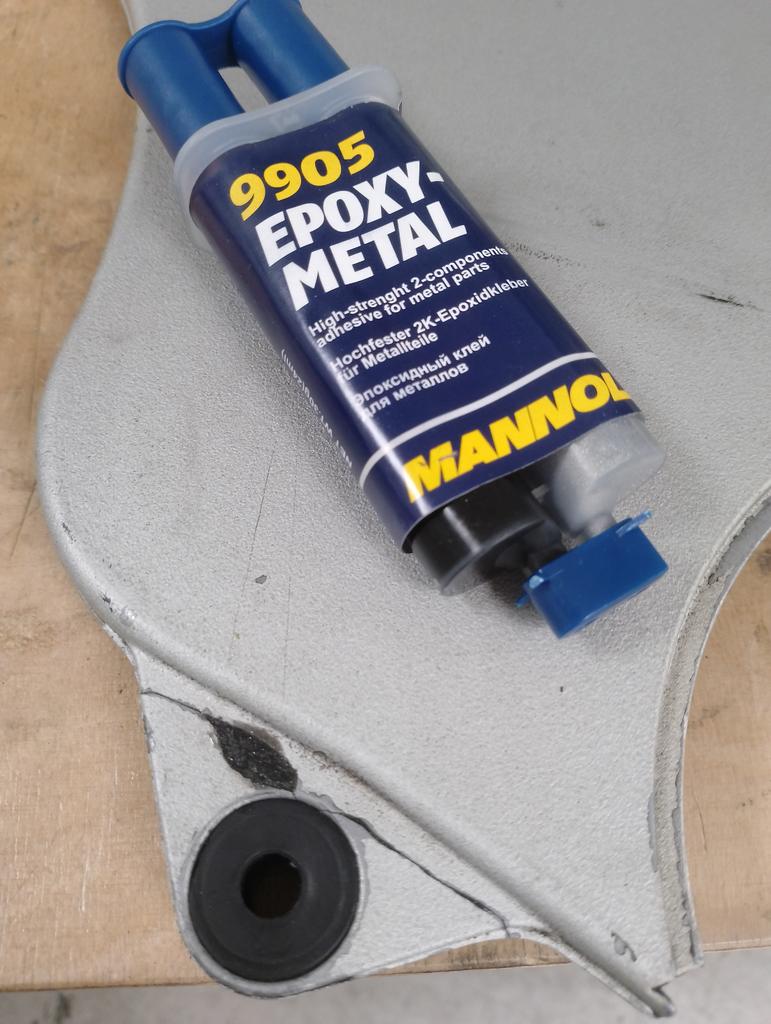

Reparación de la tapa de la distribución.

Archivo adjunto 63780
Archivo adjunto 63781
Archivo adjunto 63782

Buenos avances, siempre es bueno ver nuevos proyectos por aquí.

Respecto a la marca de la polea, efectivamente no te debes preocupar. Para el calado de la misma tienes que fijarte en la del piñón, hay que sacar la polea. Esa es la que manda.

Gracias por los comentarios!!

Ahora mismo estoy fuera y no puedo avanzar. Pero tengo un problemilla que me gustaría ir solucionando. Cuando compre el motor venia sin admisión de aire, y me está resultando difícil encontrar la caja del filtro de aire del 16v. Vi una que ya no veo y piden 200E. Supongo que quedan muy pocas y es lo que hay. Hay alguna otra forma de hacerlo homologable? Por ejemplo con la del SEH o la de otro modelo de coche. Seguro que muchos habeis tenido este mismo problema. Gracias de antemano :)

Yo adapté una de 20SEH, pero otra que va casi al sitio es la de los 1.7d si no me falla la memoria.

Cita:

---

Iniciado por Tiparraco

Yo adapté una de 20SEH, pero otra que va casi al sitio es la de los 1.7d si no me falla la memoria.

---

Muchas gracias, intentaré adaptar la del SEH cuando llegue el momento.

Necesito ayuda !!

He soltado todos los tornillos del carter y no se despega del bloque. Supongo que es por la pasta de juntas. Se le ocurre a alguien como hacerlo sin hacer el bestia? La espatula no entra en muchas zonas

Martillo de nylon y/o ayudarlo un poco apalancando con cuidado con ayuda de un destornillador, en cuanto despegue una esquina ya va abriendo fácil

Vaya q buen trabajo llevas. Veo q lo cogiste con ganas

Ganas tengo muchas, tiempo no tanto. Jej. Pero bueno ahí vamos.

Gracias Kike, lo hize como me dijiste y cuando se empezó a despegar por una esquina fue fácil.

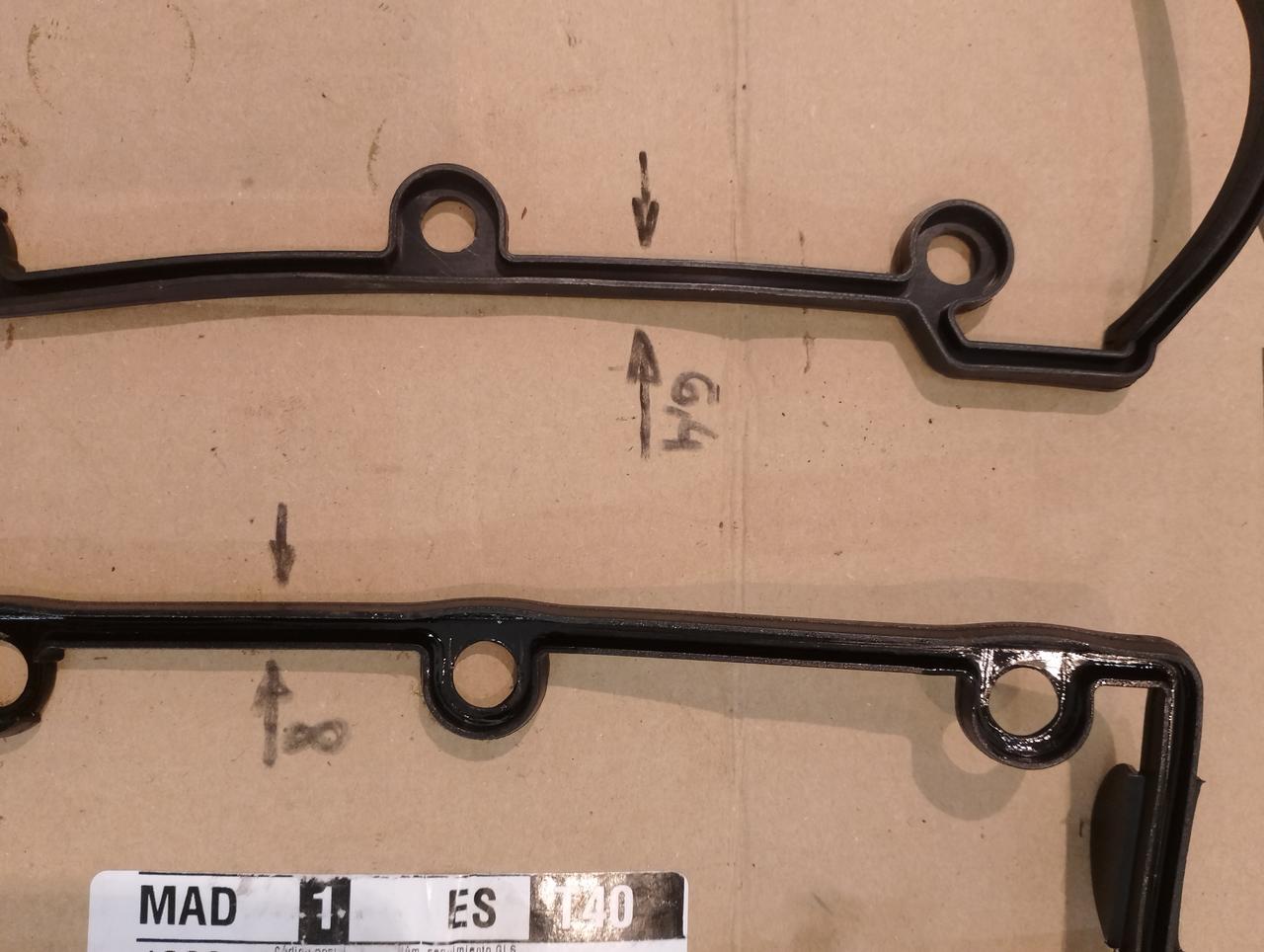

He comprado la junta del C18XE porque he leido por aqui que da mejores resultados, y al tener las dos en la mano veo que las chapas antichapoteo no son identicas aunque si muy parecidas.

¿Sabeis si puedo tener algún problema si la monto con la chapa del C18XE?

He intentado poner lo que es la goma de una chapa a otra pero esta muy pegada.

Señalo en la foto la diferencia que veo.

Archivo adjunto 63805

Había hilos donde se comentaba la necesidad de doblar ese rectangulo de chapa que sobresale. Yo hasta el dia de hoy he puesto unas cuantas, siempre montadas sin doblar nada, y nunca ha habido un problema. Menos mal que no conseguiste separar la parte de goma, porque la ventaja de poner estas juntas es precisamente que esa parte va termosellada y se elimina un posible punto de fuga frente a las originales que que iban metidas en la chapa sin mas

Muchas gracias!!

Se me hizo raro que no encontrase hilos con este tema. No supe buscarlos bien. Siempre intento resolver mis dudas antes de preguntaros. Gracias de nuevo, Sin ayuda externa se me hacen dificil ciertas cosas.

Cita:

---

Iniciado por Iosularra

Muchas gracias!!

Se me hizo raro que no encontrase hilos con este tema. No supe buscarlos bien. Siempre intento resolver mis dudas antes de preguntaros. Gracias de nuevo, Sin ayuda externa se me hacen dificil ciertas cosas.

---

Se agradece el intento de buscar la información antes, es algo que la gente no suele hacer :)

Yo también he montado siempre las juntas sin modificar, y nunca he tenido problemas... La verdad es que te la puedes jugar a montar sin nada y ver si no tienes fugas, pero en mi caso, dado que fue reaprovechada, apliqué una película fina de Loctite 5900 por ambos lados y conseguí mantener las fugas a raya.

Gracias por la respuesta.

Si, siempre intento buscar información en el foro antes de preguntar.

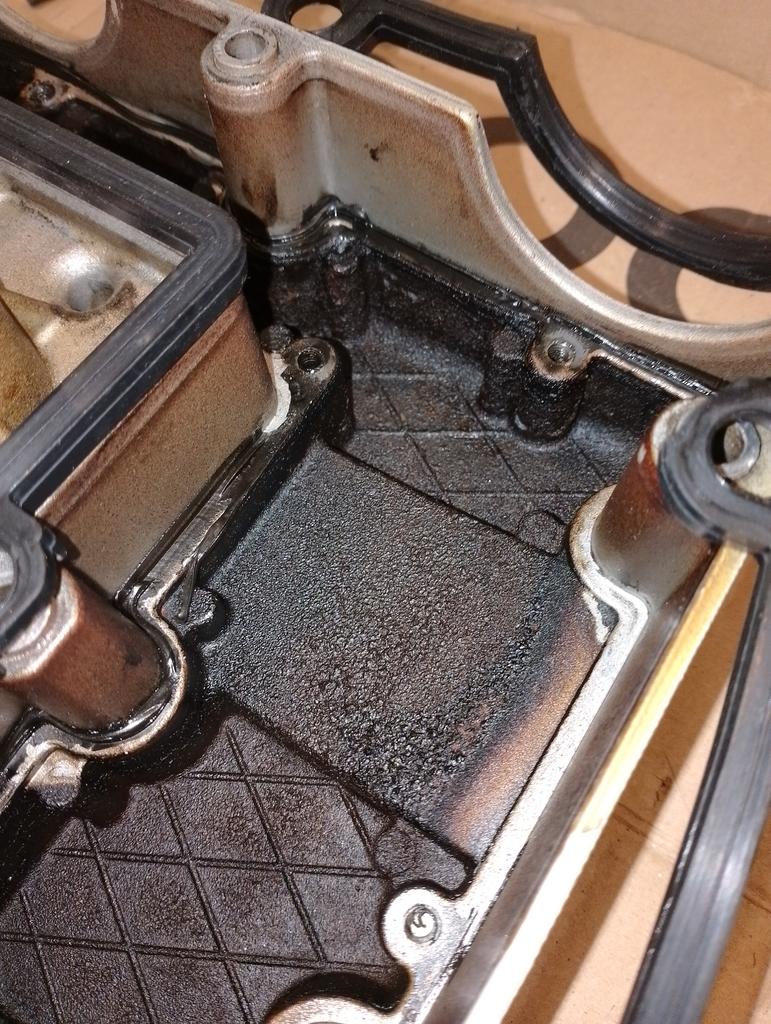

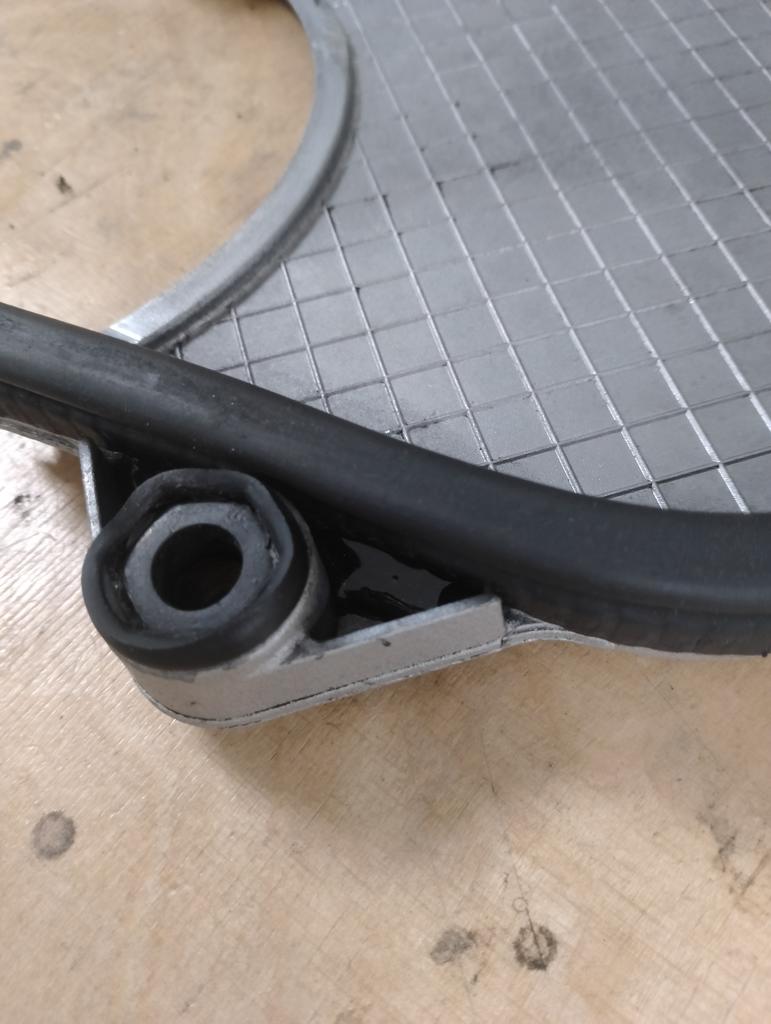

Al final monte la junta sin pasta. Vi que la junta tenía unas formas con diferentes cavidades y pensé que por algo las fabricarán así , además hay que sortear la chupona...me pareció un poco lio. Espero que no fugue. Les di a los tornillos 14N de par y me pareció un poco excesivo en alguna zona parece que quiere escupirla.

Archivo adjunto 63819

Bueno, como creo que a casi todo el mundo nos pasa, vamos un poco mas despacio de los que nos gustaría, pero seguimos, y la verdad que lo estoy disfrutando, también porque a la vez sigo disfrutando del 8 válvulas. :cool:

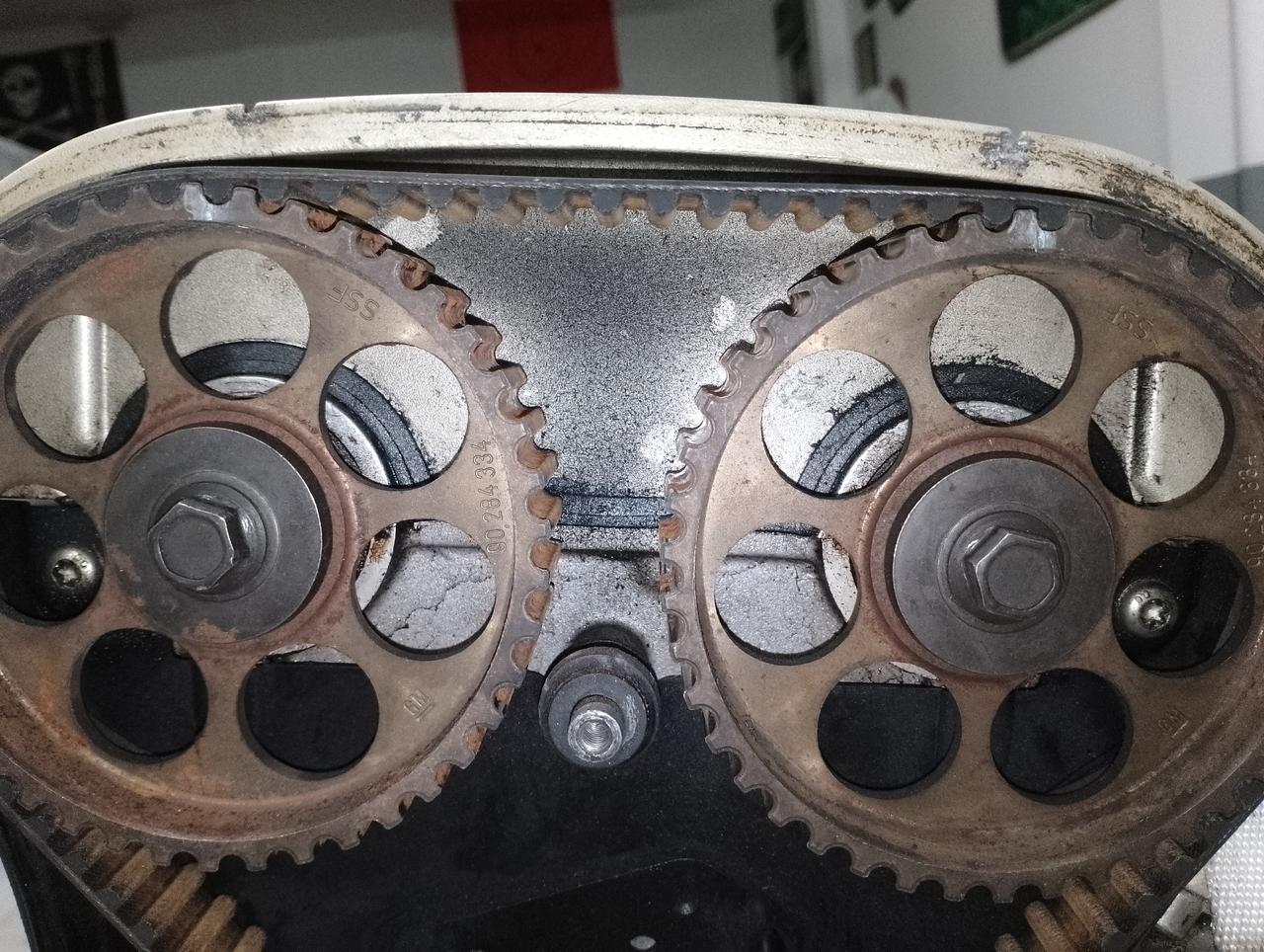

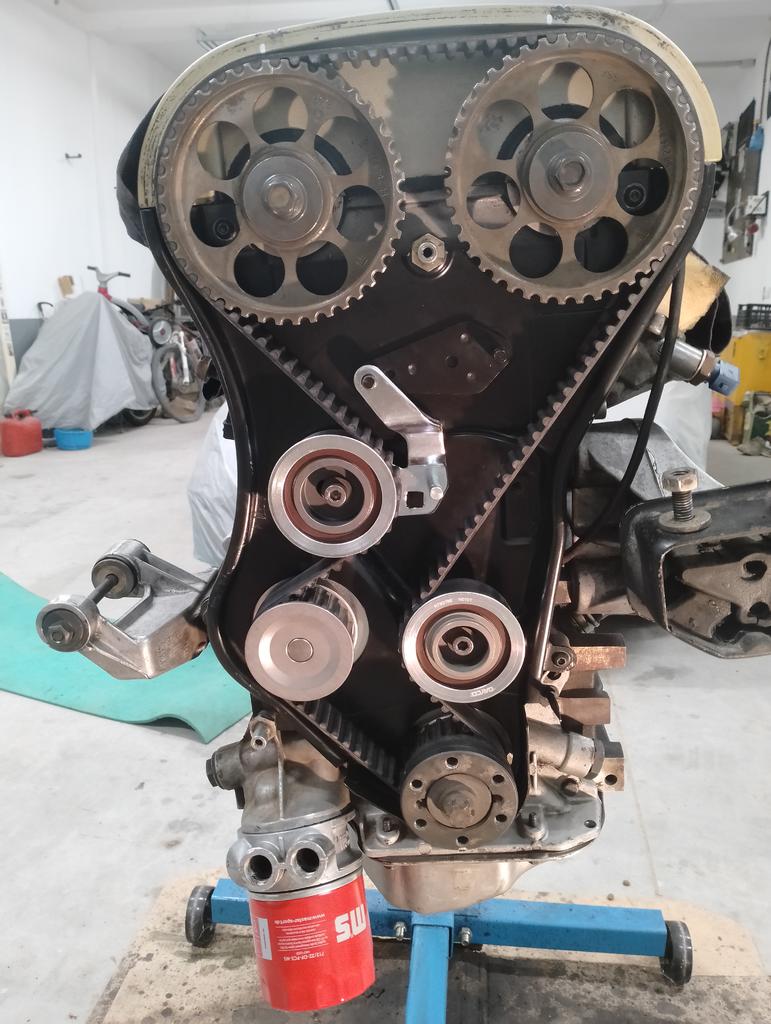

He hecho la distribución y cambiado los retenes de cigüeñal.

Archivo adjunto 63820

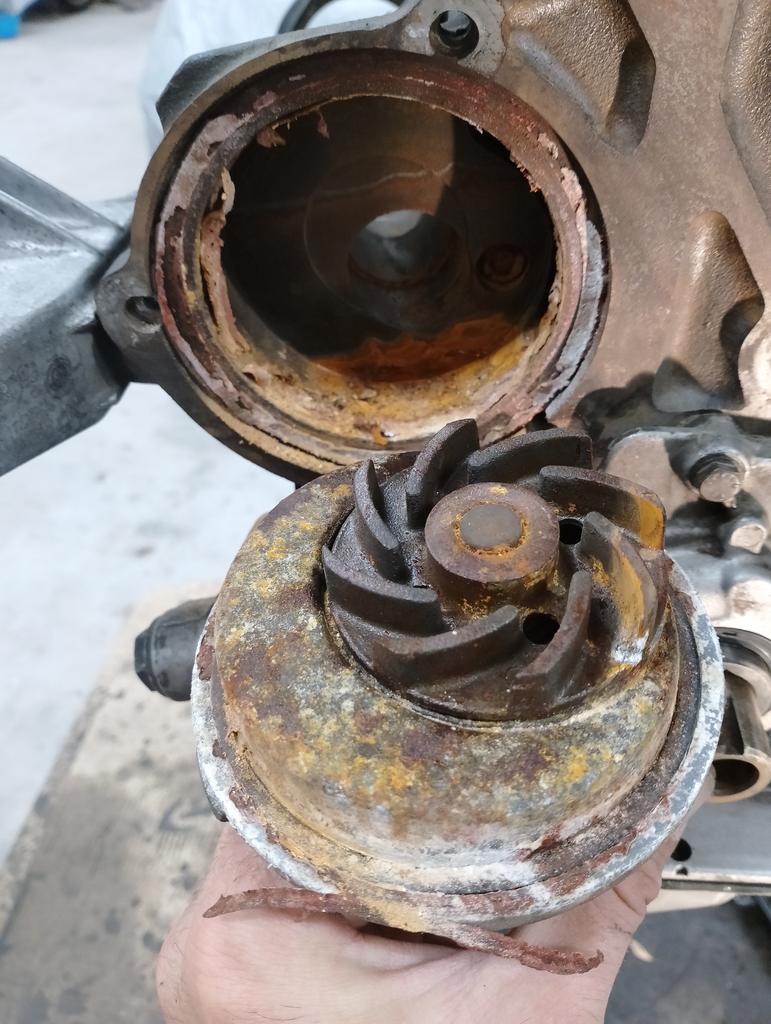

Muy sucia y con oxido, supongo que le echaron agua.:mad:

Archivo adjunto 63822

Archivo adjunto 63823

Archivo adjunto 63824

Archivo adjunto 63825

Me queda pendiente dar el par al tornillo de la polea del cigüeñal y me está dando un poco de miedo que se parta porque no lo he puesto nuevo. El par que dice el manual es de 250N + 40-50º. Mi dinamométrica llega a los 215N, y pensaba darle 215N + 65º. Ahora mismo está en 215N + 30º y ya lo noto durísimo, tal que voy a tener que adaptarle una palanca para llegar a ese valor. Me sorprendió al soltarlo que no me costó mucho esfuerzo, y sin hacer palanca....
Creo que voy a comprar nuevo el tornillo.

Me volví loco buscando la junta de la placa sandwich del enfriador de aceite. No la encontraba en ninguna pagina web, en todas agotada. Gracias al post del Astra de Carlos Ortigosa que posteó todas las referencias y el lugar de compra (gracias infinitas), las compré en Gemma Motorsport. Una pagina alemana que me cobraron 20 euros de gastos de envío, la junta en sí vale 1,99E....ya que estaba compré dos.

Al montarla vi que era mas fina que la que tenía. Le rellené la ranura con pasta de juntas por siacaso.

Archivo adjunto 63826

Archivo adjunto 63827

Archivo adjunto 63828

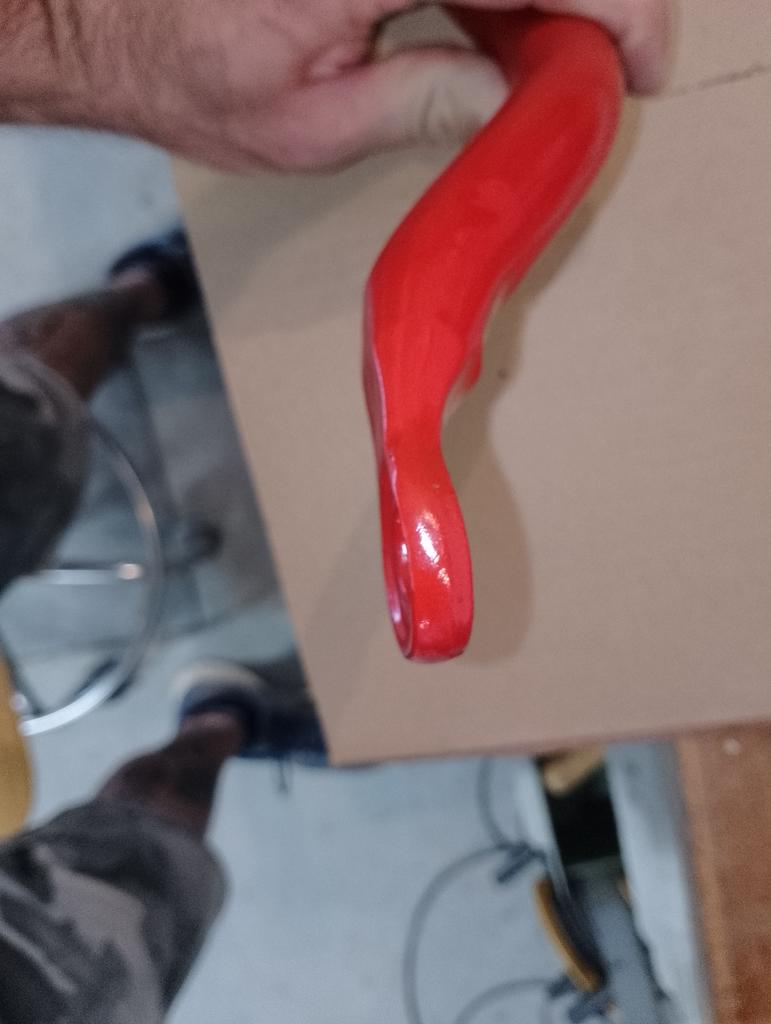

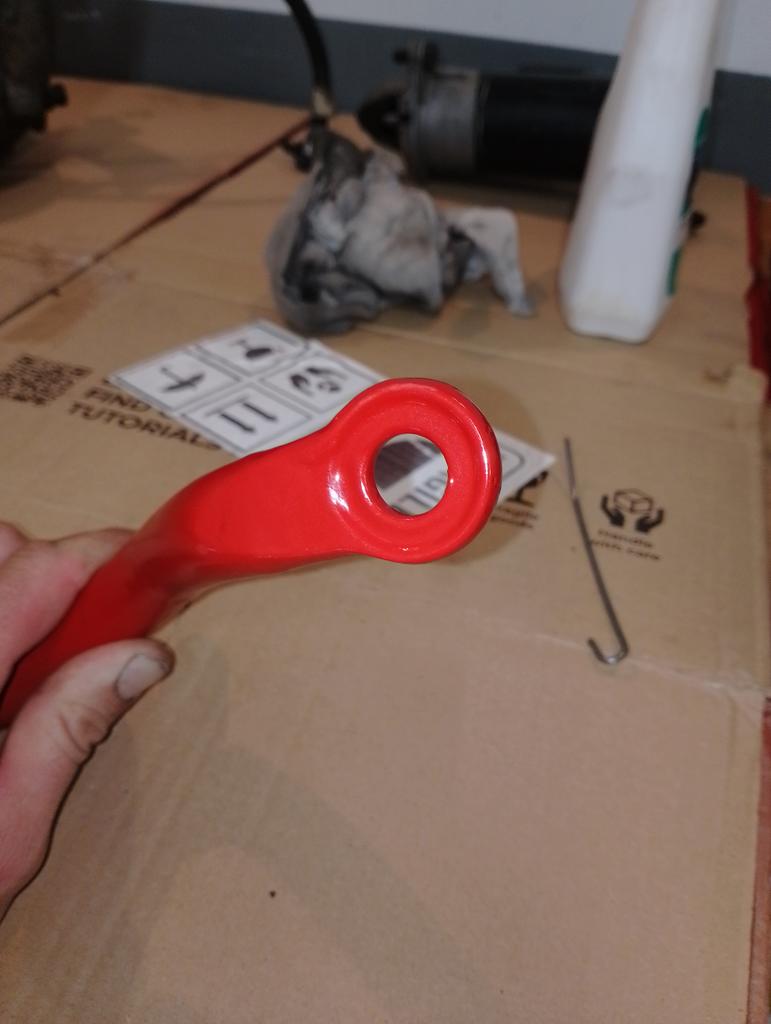

También me he entretenido en fabricar una estabilizadora para el puente trasero, que no lleva. He visto que otros llevan y supongo que serán de serie, pero cuando compré el puente para hacer la conversión no la traía, Ya os diré si se nota algo o no.

Archivo adjunto 63829

Archivo adjunto 63833

Archivo adjunto 63830

Archivo adjunto 63831

Archivo adjunto 63832
La perra pensando.....cuando te vas a ir a la cama de una vez...:D

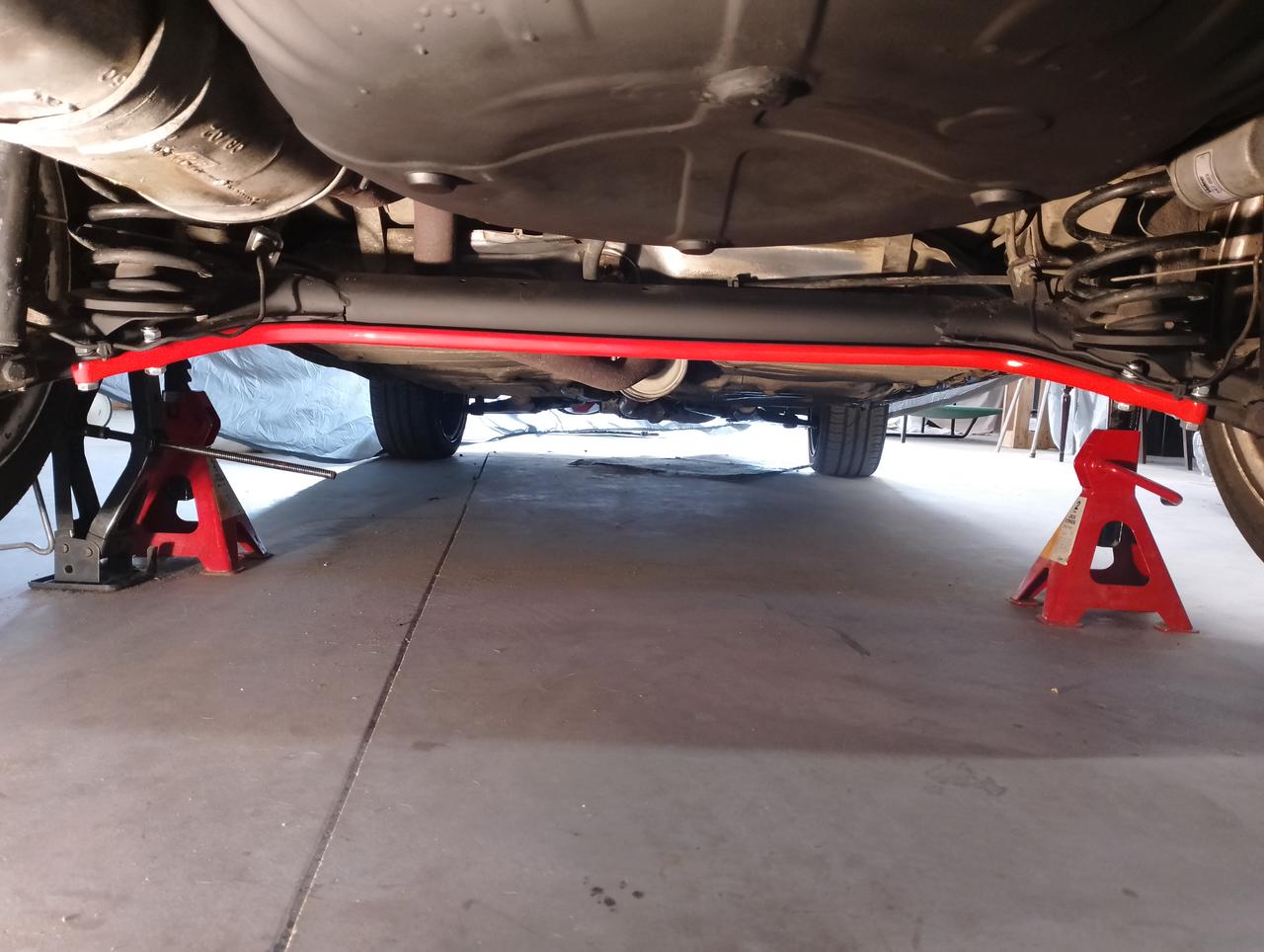

Y el resultado final:

Archivo adjunto 63834

Aproveché para pintar la estabilizadora delantera de Daewoo Nexia de 25mm que le pondremos mas adelante

La teoría dice que un tornillo que lleva apriete angular no se puede reutilizar porque ya queda deformado permanentemente y no puede volver a utilizarse porque ya no ofrece la misma precarga aun repitiendo el mismo apriete y porque hay posibilidad de que se rompa antes de llegar a la misma cifra. Luego la realidad es que muchas veces se han reutilizado sin problemas...Si no hay problemas en encontrarlo yo lo pondría nuevo.

La toríca de la placa sandwitch yo creo que en un suministro industrial/hidraulica la tendrían sin problemas por medida, seguro.

Buen trabajo de metalurgia con la estabilizadora, ¿que acero utilizaste? Para bien ser, debería ser uno de la familia F-140, aunque siendo fabricado en 3 piezas soldado, el resultado sería incierto

Buen invento con la estabilizadora, aunque como dice Kike, idealmente estaría bien que fuese de una sola tirada.

Puedes confirmar si la barra de Daewoo es maciza o hueca? Me pinta a hueca, una barra maciza de 25 es una bestialidad, y provocaría un subviraje terrible. Es una modificación común el paso a estabilizadora de 22 mm a 25 mm a fin de reducir el balanceo, bajo la creencia de que se incrementa la rigidez al balanceo en el eje delantero.

Lo que pasa es que esto provocaría aún más subviraje en estos coches que ya de por sí son netamente subviradores.

Mi duda es si esta barra de Daewoo es hueca, porque entonces es muy probable que pase lo contrario, y que la barra tenga menos rigidez a balanceo que la maciza de menor diámetro. Esto dejaría un eje trasero más reactivo, que reduciría el subviraje. Creo que hay gente que ha reportado mejoras en el comportamiento del coche, cosa que me cuadra con esta hipótesis, pero nunca pude confirmarlo porque nunca tuve una delante...

En foto es dificil apreciar, porque las barras huecas, al prensar los extremos para hacer las orejetas de anclaje, "aparentan" ser macizas, hay que mirar con detalle, y a veces las paredes son lo suficientemente gruesas como para parecer macizas.

Buen trabajo ahí, de todos, modos, te quedó una barra súper aparente!

Cita:

---

Iniciado por kike_gsi8v

La teoría dice que un tornillo que lleva apriete angular no se puede reutilizar porque ya queda deformado permanentemente y no puede volver a utilizarse porque ya no ofrece la misma precarga aun repitiendo el mismo apriete y porque hay posibilidad de que se rompa antes de llegar a la misma cifra. Luego la realidad es que muchas veces se han reutilizado sin problemas...Si no hay problemas en encontrarlo yo lo pondría nuevo.

La toríca de la placa sandwitch yo creo que en un suministro industrial/hidraulica la tendrían sin problemas por medida, seguro.

Buen trabajo de metalurgia con la estabilizadora, ¿que acero utilizaste? Para bien ser, debería ser uno de la familia F-140, aunque siendo fabricado en 3 piezas soldado, el resultado sería incierto

---

Al final di el par con el mismo tornillo, eso si, será la ultima vez, pasé miedo de que partiese. Quise cerrar ese tema y no tener que estar buscando repuesto. Muchas veces es un error, pero quería avanzar.


Lo de la tórica me dijo lo mismo un amigo, pero no investigue mucho ni supe donde ir.


Para la barra use un F111 que era lo que tenía. Con F140 no he trabajado, seguro que hubiese sido mejor opción como bien dices. Pero hacerlo en casa todo de una pieza es mas complicado y por lo que he leído el F140 no tiene muy buena soldabilidad.


Cuando la pruebe os comento.


Archivo adjunto 63836

Archivo adjunto 63837

Archivo adjunto 63838

Creo que he subido mal el archivo en la respuesta anterior. Ahí va como ha quedado.

Archivo adjunto 63839

Cita:

---

Iniciado por Tiparraco

Buen invento con la estabilizadora, aunque como dice Kike, idealmente estaría bien que fuese de una sola tirada.

Puedes confirmar si la barra de Daewoo es maciza o hueca? Me pinta a hueca, una barra maciza de 25 es una bestialidad, y provocaría un subviraje terrible. Es una modificación común el paso a estabilizadora de 22 mm a 25 mm pero bajo el ideal de reducir el balanceo, bajo la creencia de que se incrementa la rigidez a balanceo en el eje delantero.

Lo que pasa es que esto provocaría aún más subviraje en estos coches que ya de por sí son subviradores.

Mi duda es si esta barra de Daewoo es hueca, porque entonces es muy probable que pase lo contrario, y que la barra tenga menos rigidez a balanceo que la maciza de menor diámetro. Esto dejaría un eje trasero más reactivo, que reduciría el subviraje. Creo que hay gente que ha reportado mejoras en el comportamiento del coche, cosa que me cuadra con esta hipótesis, pero nunca pude confirmarlo porque nunca tuve una delante...

En foto es dificil apreciar, porque las barras huecas, al prensar los extremos para hacer las orejetas de anclaje, "aparentan" ser macizas, hay que mirar con detalle, y a veces las paredes son lo suficientemente gruesas como para parecer macizas.

Buen trabajo ahí, de todos, modos, te quedó una barra súper aparente!

---

Yo diría casi al 100% que es hueca. Por el peso que tiene y el sonido que emite al golpearla. Le golpeé con el mango de un destornillador y el sonido era agudo y permanecía en el tiempo. Imagínatelo, PIIINNNNNNNNNNNNN

Creo que en una de las fotos se puede ver lo que dices, tiene un reborde que creo que puede ser de la unión de las paredes del tubo.

Yo ahora llevo la de 20mm, espero notar diferencia. Dicen que también se nota los silentblocks que le pongas. Unos powerflex por ejemplo respecto a unos de serie.

Después de probar la trasera probaré la delantera, a ver que tal, pero no sé si soy el mas adecuado para estas pruebas. Me gusta correr pero ir al limite no tanto.

Sin poder sacar todo el tiempo que me gustaría pero seguimos;

Ya esta todo cerrado con las juntas nuevas.

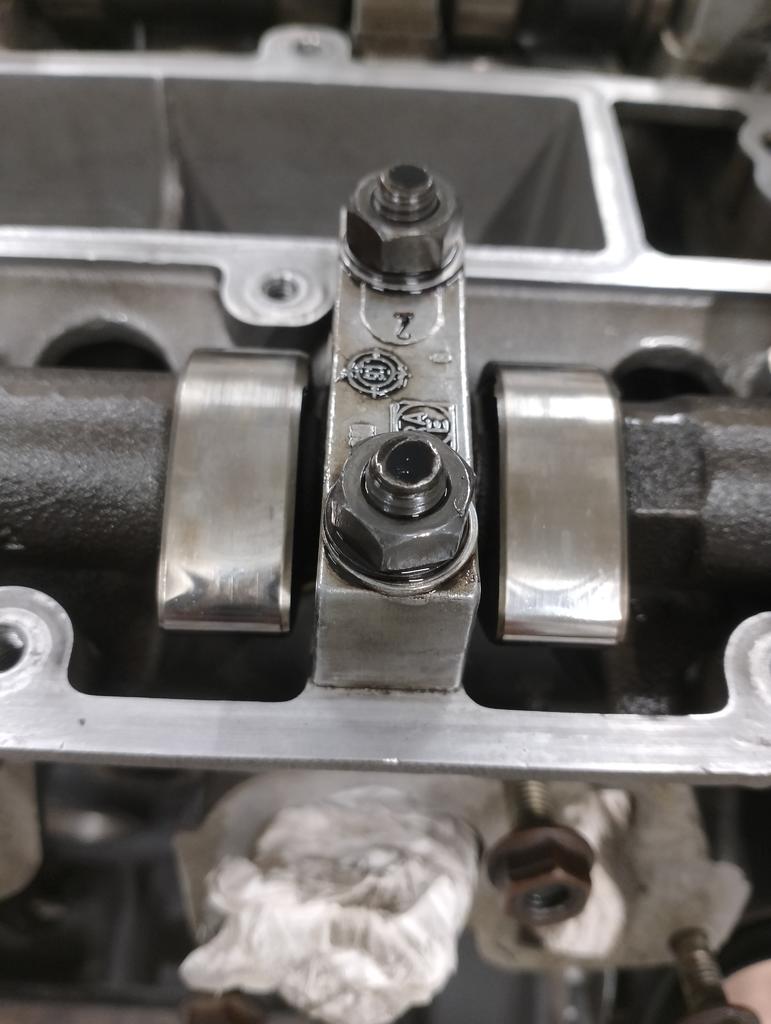

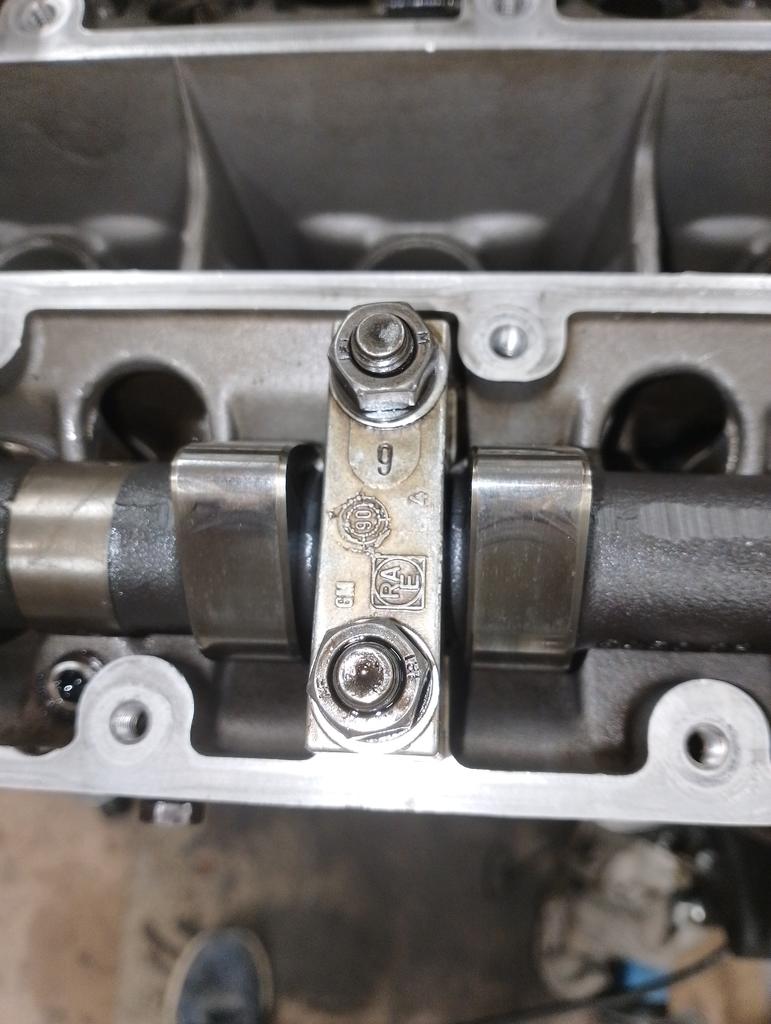

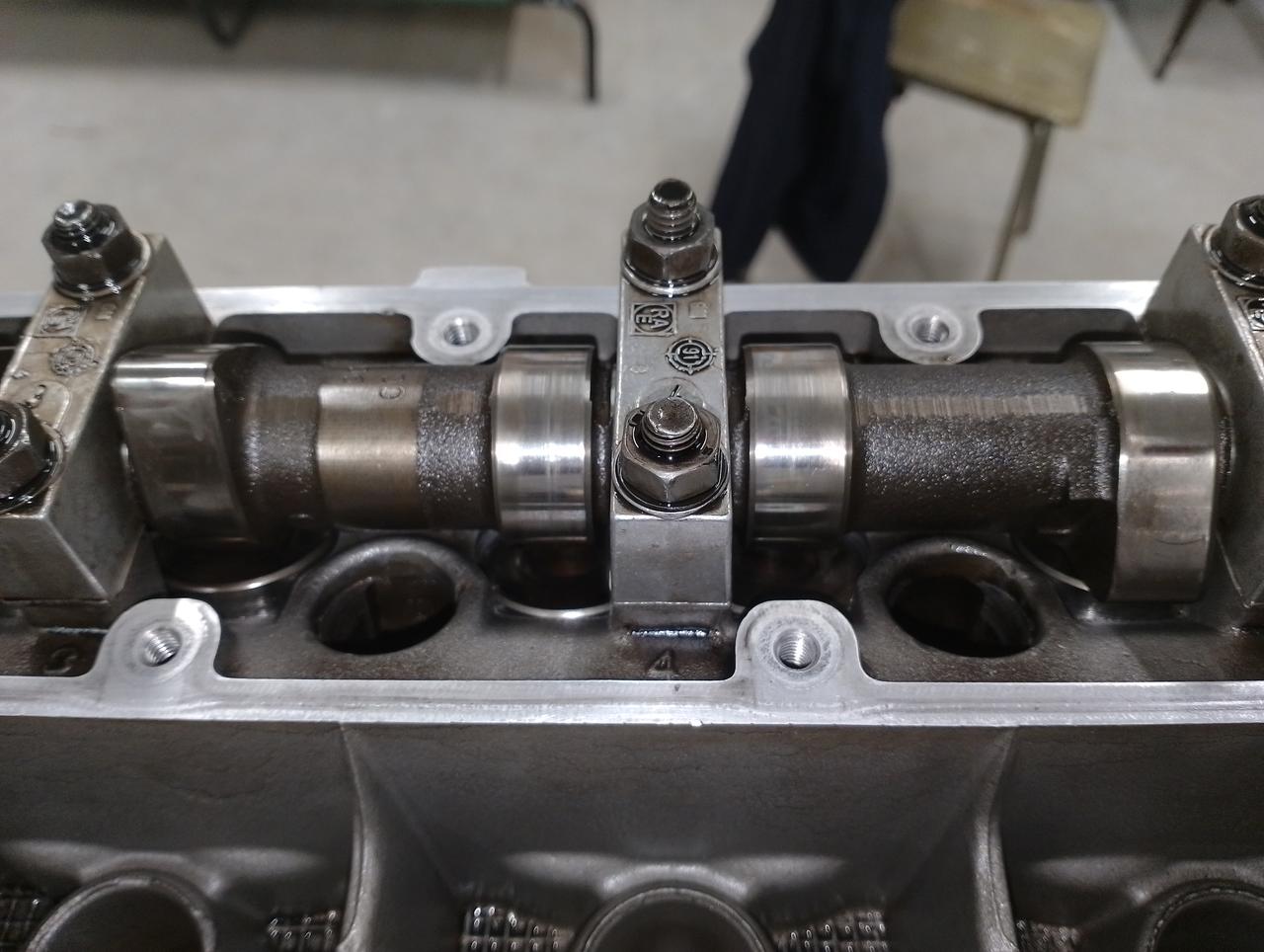

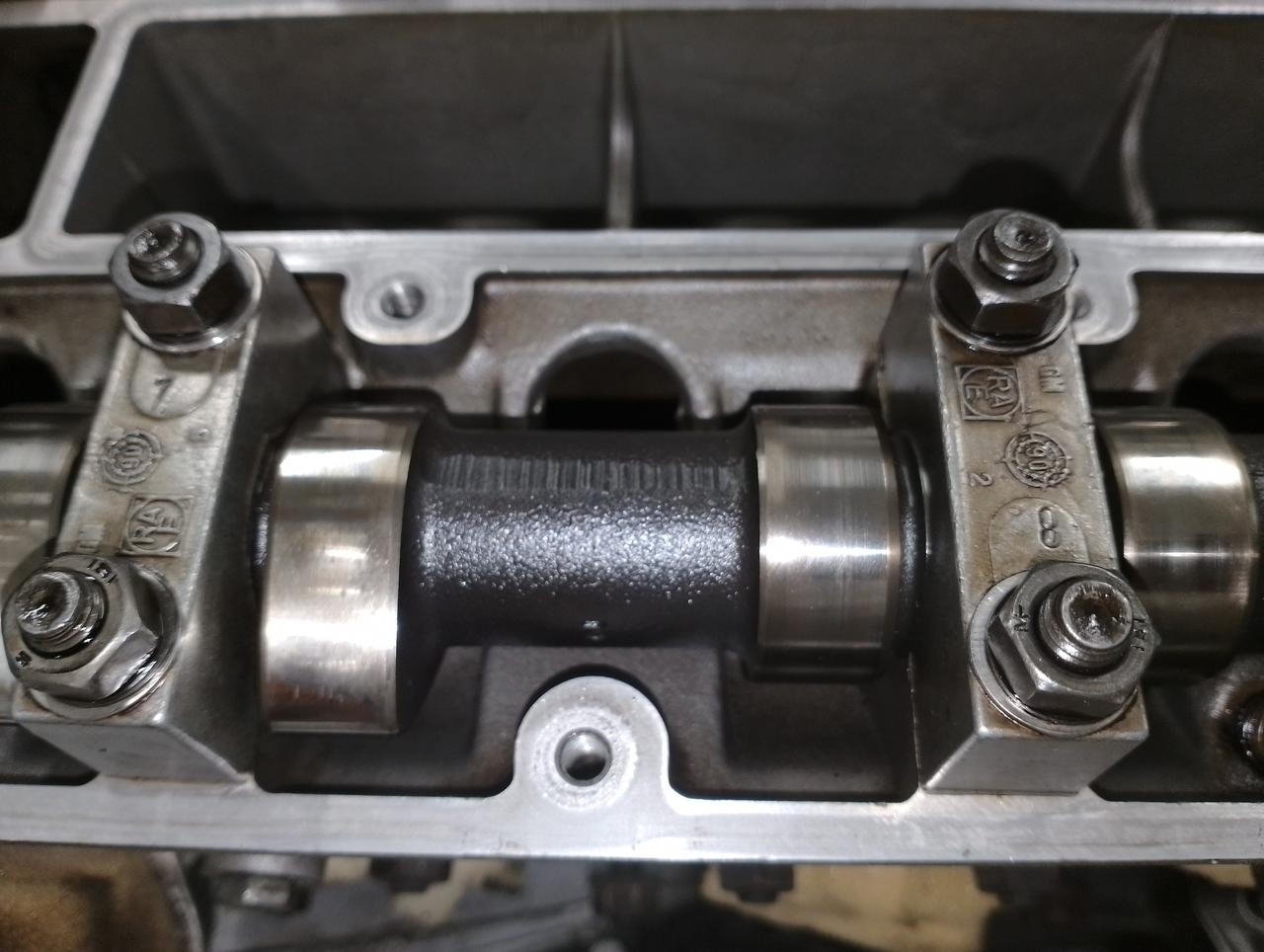

Los arboles de levas tenían alguna marca, no se si serán muy preocupantes, creo que no...

Archivo adjunto 63846

Archivo adjunto 63847

Archivo adjunto 63848

Archivo adjunto 63849

Archivo adjunto 63850

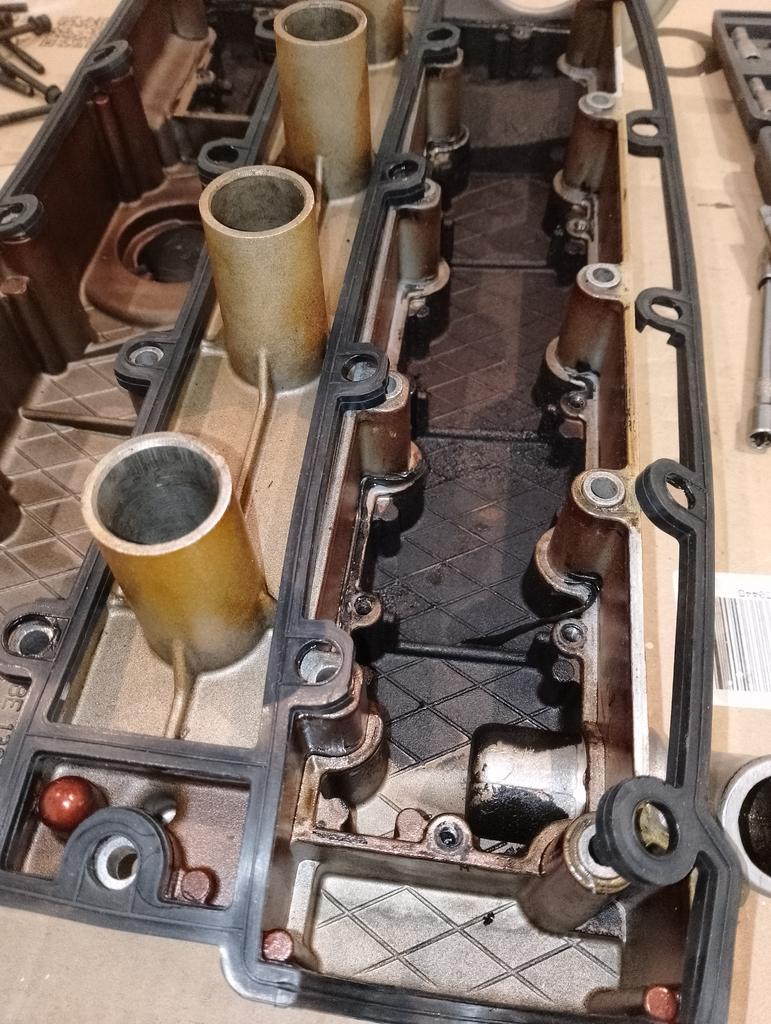

Le puse la junta de la tapa de balancines de la marca Ridex, aunque encajó bien, es mas estrecha que la que traía. Alguna otra vez he comprado algo de esta marca y no me convence mucho.

Archivo adjunto 63851




Tuve ganas de hacer agujeros para mejorar la recurculación de gases en la chapa que hay dentro de la tapa de balancines, pero tampoco encontré mucha información al respecto. Le vi que la chapa estaba sellada con pasta de juntas. En el caso de hacerlos, ya que queremos facilitar la recirculación ¿es necesario volver a sellarla?

Ya he empezado a empollarme los esquemas electricos:eek:

Un saludo

yo desmonte esa chapa y le hice los agujeros. Aproveche para limpiar toda la carbonilla acumulada en el interior de la tapa y los restos de la pasta. A la hora de montar, le eché loctite de tornillos y vale. No lo sellé por miedo al sobrante de silicona, que en un futuro se desprendiese y fuera al circuito de engrase de aceite..

Gracias Carlos.

Ese fue el miedo que tuve, que rebosase la silicona.

Me la apunto para un futuro.

Hola, vamos a actualizar un poco el tema.

En primer lugar se me olvidó comentar que algo diría que se nota la barra estabilizadora trasera. A peor no ha ido desde luego, aunque la mejora es mínima a mi parecer. Tampoco he probado a llevar el coche al límite, y supongo que en esas circunstancias se apreciará mejor.

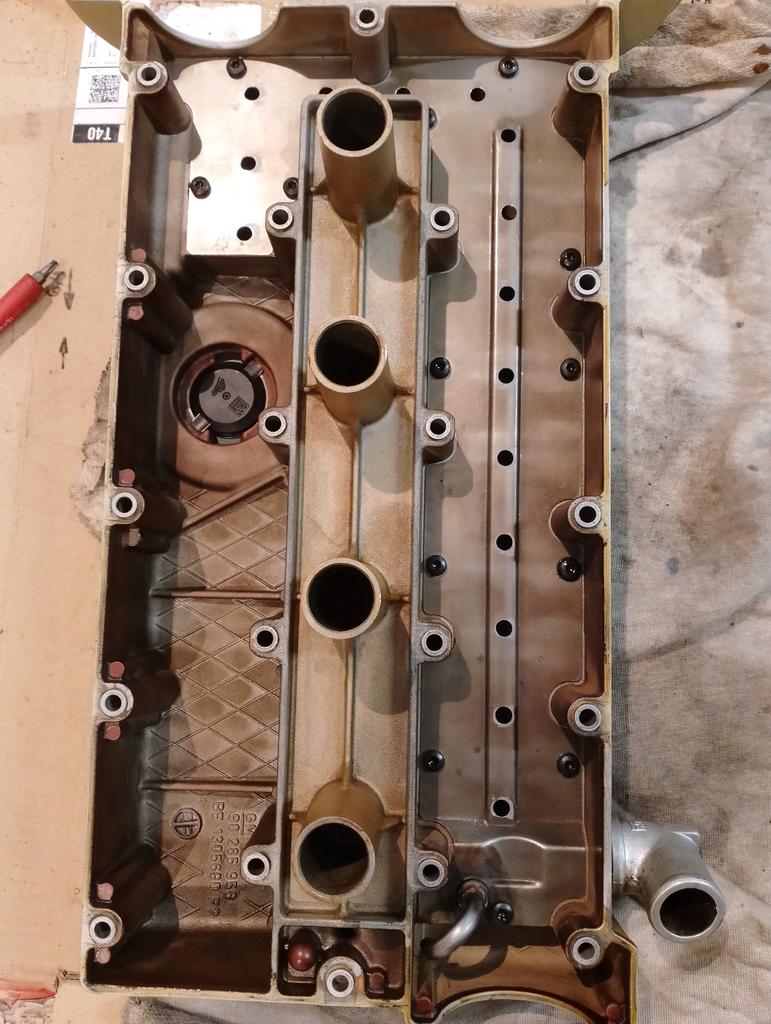

Al final hice los agujeros para la mejor respiración de los gases.

Archivo adjunto 63852

Archivo adjunto 63853


Limpiar la carbonilla y la pasta de juntas y colocar los tornillos con fijatornillos.

Archivo adjunto 63854
