Montaje de audio para Calibra
Buenas
Estoy comenzando el montaje de un sistema de audio bastante potente en el calibra de un amigo del foro (que todo sea dicho, aparece bastante poco...).
Algunos de los componentes fueron adquiridos antes de comenzar, con lo que el diseño y construcción se está adaptando a ellos. Es el caso del cajón doble de sub (800 w rms) que es tan alto que impide usar la bandeja original del coche.

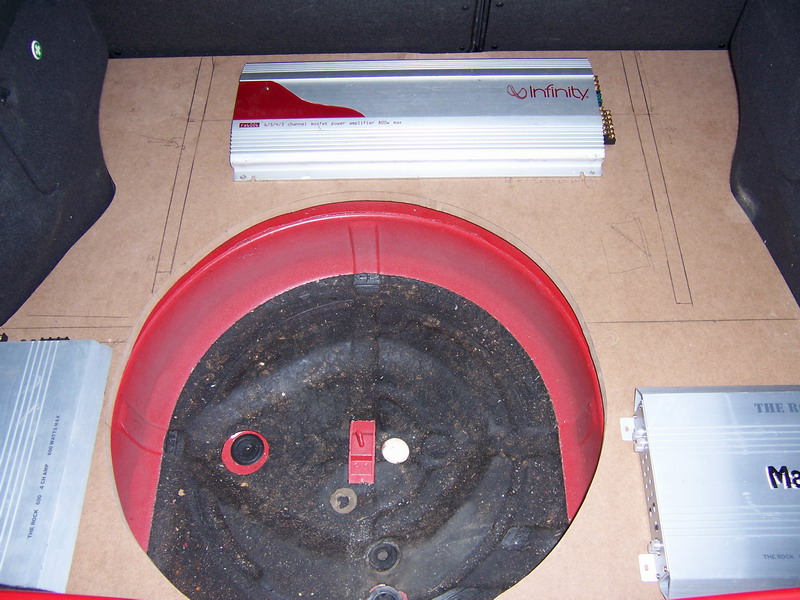

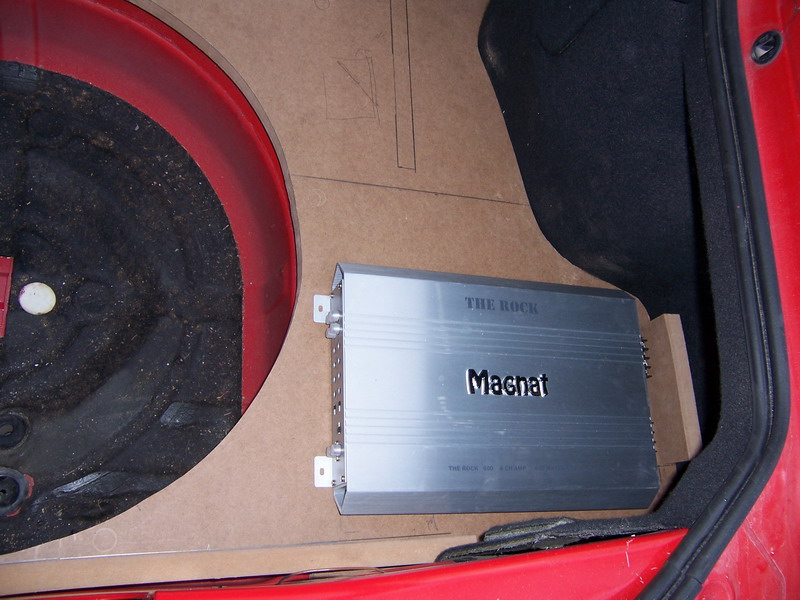

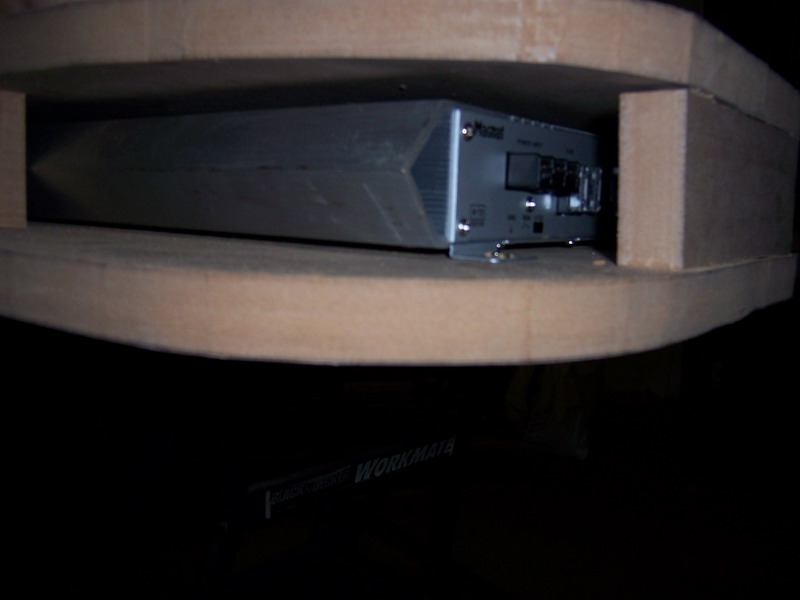

Se ha decidido por hacer un fondo de dm a medida de 22 sobre el que van dos etapas Magnat de 600 w nominales, respetando la ubicación de la rueda de serie (todo un logro) y sobre la que irá otro suelo de dm que lo tape todo.

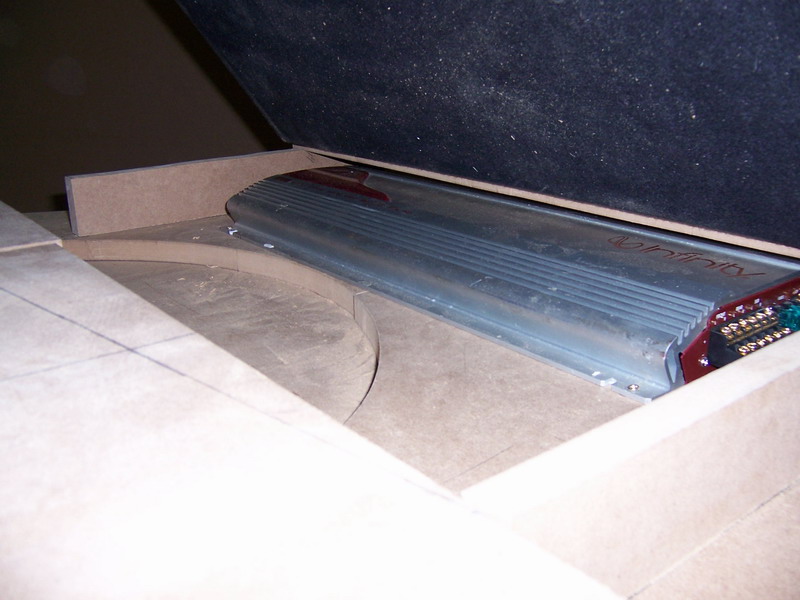

Una tercera etapa Infinity de seis canales va anclada tras el cajón, aprovechando el hueco que queda entre este y los respaldos (pero cogia al sub, para que oscile con él).

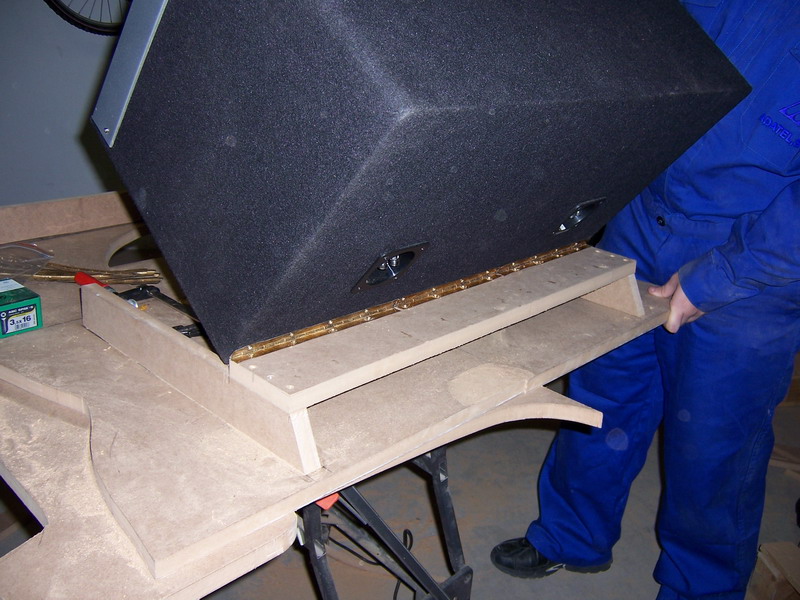

La parte superior del cajón actuará como bandeja, haciendo la pieza en forma de U (curvada) que falta a los lados como bandeja, todo tapizado para que pase desapercibido.
Le hemos dado muchas vueltas al diseño para conservar la rueda de repuesto, lo que obligaba a fijar el cajón del sub de manera que pueda o bien quitarse o bien volcarse hacia dentro.
Se ha optado por esta última opción para lo cual se fijará el cajón con bisagras de piano de tal manera que pueda reclinarse (con los respaldos bajados) y tras quitar una tapa, acceder "fácilmente" a la rueda de repuesto.
Luego van dos conjuntos de vías separadas en las puertas delanteras y paneles traseros (con cuero, jiji).
Para rematar, monta un sistema de dvd con pantalla escamoteable, y quizá ya nos animemos a poner una cámara de marcha atrás, jeje.
http://www.clubgsispain.com/attachme...6&d=1175430431
http://www.clubgsispain.com/attachme...7&d=1175430431
http://www.clubgsispain.com/attachme...8&d=1175430431
http://www.clubgsispain.com/attachme...9&d=1175430431
http://www.clubgsispain.com/attachme...0&d=1175430431
http://www.clubgsispain.com/attachme...1&d=1175430431
http://www.clubgsispain.com/attachme...2&d=1175430431
http://www.clubgsispain.com/attachme...3&d=1175430431
http://www.clubgsispain.com/attachme...4&d=1175430431
http://www.clubgsispain.com/attachme...5&d=1175430431
http://www.clubgsispain.com/attachme...6&d=1175430471
http://www.clubgsispain.com/attachme...5&d=1175430431
http://www.clubgsispain.com/attachme...6&d=1175430471
http://www.clubgsispain.com/attachme...7&d=1175430471
http://www.clubgsispain.com/attachme...8&d=1175430471
http://www.clubgsispain.com/attachme...8&d=1175430471
PD: Gracias a Dani, Miguel, Jose y su hermano (calibreros ambos).
PD2: parezco el Cristo del buen audio en un paso de Semana Santa.
-
Re: Montaje de audio para Calibra
bueno ante todo dar las gracias a UZIELGAL por la obra de arte q esta haciendo,a MIGUEL por aportar nuevas ideas para el buen funcionamiento del audio.
espero q pronto escucheis el motor y el sonido ya q esto lleva mucho tiempo y el motor esta sin terminar de pulir todas las camaras etc......
en la proxima quedada espero tenerlo listo,q sera q no jejejeje.
un saludo a todos.:cool:
-
Re: Montaje de audio para Calibra
cuando habeis quedao para terminarlo ?
-
Re: Montaje de audio para Calibra
menudo trabajo!! y lo del cajon... en vez de pillar algo que le quepa bien xDD
-
Re: Montaje de audio para Calibra
Eso sería lo lógico pero... ¿donde estaría el reto? jeje
Un saludo
Pocket, si se puede le quiero seguie metiendo mano estos dias de Semana Santa.
Un saludo
-
Re: Montaje de audio para Calibra
Hola!
No sé si será por algo que se me escapa, pero ¿por qué 22mm? No es un peso añadido sin motivo, 16mm hubiera preferido yo. Debajo de la madera para amortiguar baches ¿le pondreis alguna espuma?.

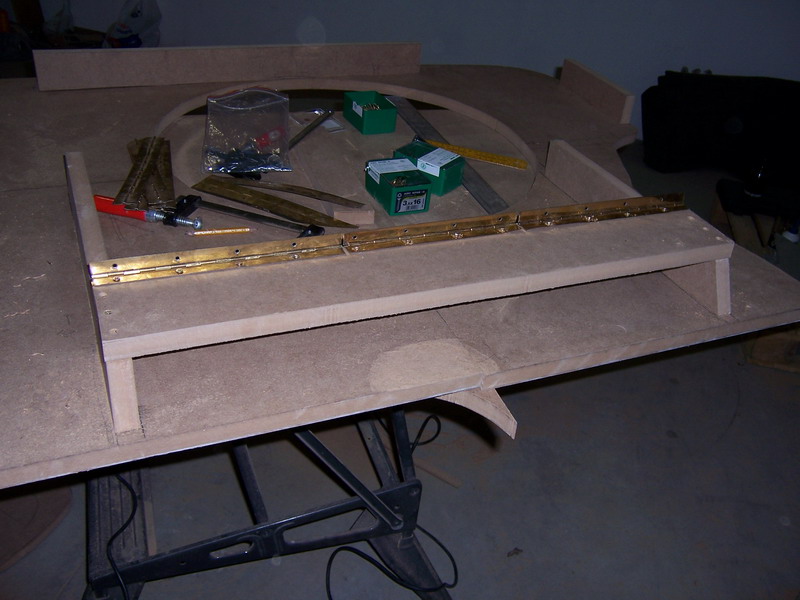

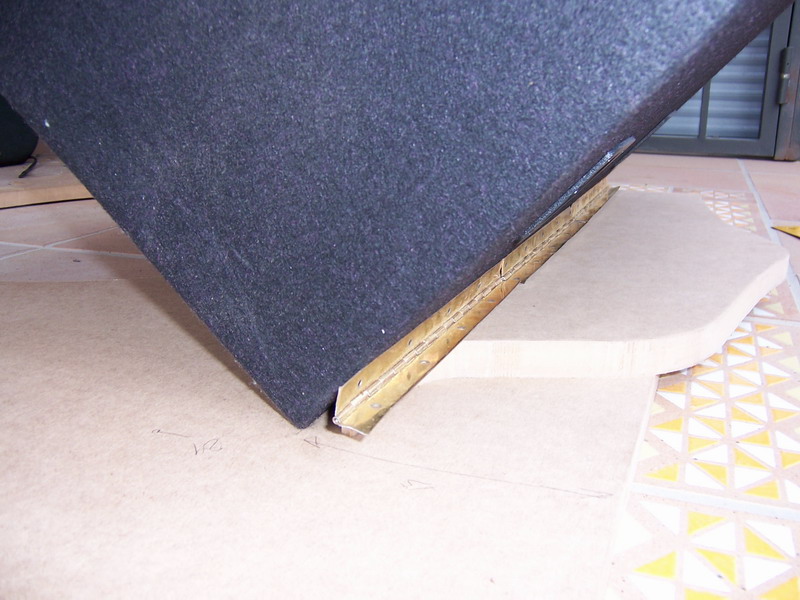

Ahora, lo de las bisagras de piano vienen de lujo para lo de tener que cambiar la rueda. Basta que lo hagas para que no pinches nunca, eso sí, no lo hagas y pincharas en el lugar mas insospechado. Como te lo curras tio!.
Cuando acabe los 500 frentes abiertos que tengo en el coche me pondré con el maletero que ya vio Uzi como lo tengo, echo un vertedero (la culpa es de la Torre que no dejan de meterme piezas).
Espero ver más fotitos del proceso y un buen acabado con tapizados y tal, eh?
Venga, un saludo!
-
Re: Montaje de audio para Calibra
Buenas
Debajo de la pieza principal va una moqueta de goma maciza que lleva el calibra sobre la rueda, a modo de absorción de vibraciones.
El dm de 16 teniendo en cuenta el monton de apoyos y el aún incierto reparto de pesos me daba miedo que se partiera por algún lado, sobre todo por donde apoye el cajón.
El tapizado va en moqueta original del coche, para dejarlo lo más de serie que se pueda.
En uno de los huecos del costado, con su tapita, va el condensador, con tapa de metacrilato.
Un saludo
-
Re: Montaje de audio para Calibra
Pues si ke esta bien este proyecto ke cuando se termine va a atronar al personal con el despilfarre de watios ke va a llevar jue.
Un saludo
-
Re: Montaje de audio para Calibra
Buenos días
Ayer le echamos otro rato al invento hasta que se nos hizo de noche.
Cortamos las piezas de dm del segundo suelo a medida (que su trabajo costó casarlo todo), empezamos a planificar los rastreles que unirán todo mediante cola y tornillería, reubicamos la etapa infiniti e ideamos un sistema para que el cajón del sub no se caiga encima de uno al sacar la rueda.

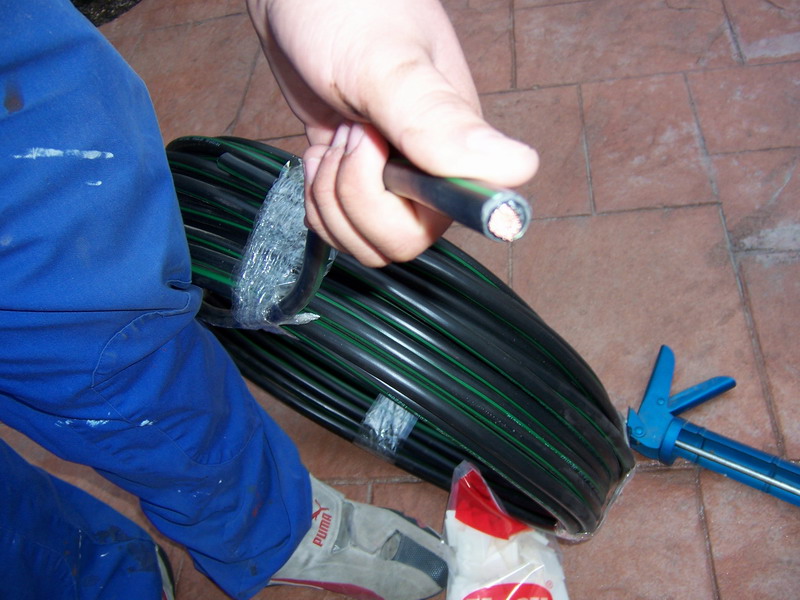

Estuve mirando cable eléctrico para alimentar todo y si alguien está interesado:
2 metros de cable de 35 mm de sección a 7,13 €
2 metros de cable de 50 mm de sección a 9,43 €
Como sale bastante tirado vamos a poner el cable principal a batería de 35 mm y un negativo directo de batería en lugar de trabajar con chásis.
También desenredamos ayer la maraña de cableado que tenía en el maletero, con lo que queda más o menos:
- cableados de altavoces amplificados
- cableados de altavoces sin amplificar
- instalación de la pantalla
- alimentación de los chismes (con un distribuidor de positivos y otro de masas).
Lo bueno es que dada la calidad y cantidad de los materiales disponibles casi no va a hacer falta comprar nada más.
En cuanto se le pueda echar otro rato nos ponemos con:
- Terminar carpintería del maletero
- Instalación de almohadillado y masilla para absorber posibles vibraciones
- Fijación de 6x9 en los paneles traseros (habrá que hacer una estructura de dm).
- Diseño sistema fijación-movimiento del sub
- Construcción de la bandeja (posiblemente no lleve altavoces).
- Cableado de todo el invento.
- Instalación de vías separadas en puertas delanteras
- Montaje de la fuente y pantalla
Ayer con las prisas no hicimos ni una foto, que vergüenza.
Un saludo
-
48 Archivos adjunto(s)
Re: Montaje de audio para Calibra
-
Re: Montaje de audio para Calibra
Jodo petaca, con ese bicharraco vais a poder adelantar a saltos en vez de por la izquierda... Os va a quedar cojonudo. Aunque estando por ahí suelto el bricoman tampoco había otra opción.
-
Re: Montaje de audio para Calibra
aaaa era este chico el del calibra, ya se quien es. bueno ya falta poco para terminar el cajon, en otro dia mas lo rematais.
-
Re: Montaje de audio para Calibra
muy guapo, tapizado quedara aun mejor y si no reventais las lunas del calibra y de todos los coches a 500m a la redonda pues un milagro. xDDD
Un saludo!
-
Re: Montaje de audio para Calibra
buen trabajo,bueno eso tiene que sonar muy bien.
-
Re: Montaje de audio para Calibra
Hola,
Cómo pensáis refrigerar esa infinity? has diseñado ya el circuito con ventiladores o algo, Uzi?
Un saludo.
-
Re: Montaje de audio para Calibra
Buenas
El montaje lleva varios ventiladores haciendo flujo de aire, veremos si metemos de 8 o 12 cm de pc, controlados con el remote de las etapas pero aun estamos en la fase "picapiedra" dando caña al dm y los tornillos.
Por cierto, ya tengo los hidráulicos que levantarán el cajón.
Un saludo
-
Re: Montaje de audio para Calibra
No os aburris no.... buen trabajo chicos!
-
26 Archivos adjunto(s)
Re: Montaje de audio para Calibra
Buenas
Hoy le hemos echado un ratillo al invento, aquí os dejo las fotos.
http://www.clubgsispain.com/attachme...9&d=1176930948
http://www.clubgsispain.com/attachme...0&d=1176930948
http://www.clubgsispain.com/attachme...1&d=1176930948
http://www.clubgsispain.com/attachme...2&d=1176930948
http://www.clubgsispain.com/attachme...3&d=1176930948
http://www.clubgsispain.com/attachme...4&d=1176930948
http://www.clubgsispain.com/attachme...5&d=1176930948
http://www.clubgsispain.com/attachme...6&d=1176930948
http://www.clubgsispain.com/attachme...7&d=1176930948
http://www.clubgsispain.com/attachme...8&d=1176930948
http://www.clubgsispain.com/attachme...9&d=1176931000
http://www.clubgsispain.com/attachme...0&d=1176931000
http://www.clubgsispain.com/attachme...1&d=1176931000
http://www.clubgsispain.com/attachme...2&d=1176931000
http://www.clubgsispain.com/attachme...3&d=1176931000
http://www.clubgsispain.com/attachme...4&d=1176931000
http://www.clubgsispain.com/attachme...5&d=1176931000
http://www.clubgsispain.com/attachme...6&d=1176931000
http://www.clubgsispain.com/attachme...7&d=1176931000
http://www.clubgsispain.com/attachme...8&d=1176931000
http://www.clubgsispain.com/attachme...9&d=1176931082
http://www.clubgsispain.com/attachme...0&d=1176931082
http://www.clubgsispain.com/attachme...1&d=1176931082
http://www.clubgsispain.com/attachme...2&d=1176931082
http://www.clubgsispain.com/attachme...3&d=1176931082
http://www.clubgsispain.com/attachme...4&d=1176931082
La parte de carpintería y diseño está prácticamente finalizada puesto que como veis en las fotos, se ha montado el suelo inferior, al que se ha pegado la moqueta de goma aislante original del coche, para reducir posibles vibraciones.
Dicho suelo inferior ya ha sido montado definitivamente en el coche, se ha ensamblado las piezas entre sí para que hagan un bloque, montado las tres etapas para comenzar el replanteo del cableado y montado el soporte del subwoofer.
El segundo suelo, que será el visible está también cortado a medida y solo falta hacerle un mecanizado para hacer una puerta abisagrada que permita el "fácil" acceso a la rueda de repuesto.
A esto último ayudará también considerablemente el sistema oscilante basado en bisagras de piano, luego unos hidráulicos de portón articularán y facilitarán dicho movimiento para que quede hueco por donde sacar la rueda.
A este segundo suelo falta también por hacerle dos huecos a través de los que se verán las dos etapas Magnat y sobre el que se pondrá metacrilato opaco que permita salir algo de luz que se va a poner por dentro.
La distribución ya ha quedado más o menos clara:
- En las puertas irá un conjunto de vías separadas aprovechando que los paneles de cuero que se le han puesto al coche vienen preparados para ello y así quedaría muy de serie.
- En los paneles de los asientos traseros irán unos 6x9 anclados en un bastidor de dm a medida para que la chapa no vibre.
- El portón llevará en el tapizado inferior dos 6x9 o unos Vieta de 6" redondos en plan "botellonero" pero al que se pondrá un interruptor de desconexión en caso de que no suene bien con el portón cerrado (su zona de actuación coincide con la del mega-sub).
Para ello hay una etapa Infitini de 6 canales, que será la que alimente cada una de las puertas, paneles y portón y dos etapas magnat, alimentando cada una uno de los subwoofers del cajón.
Un saludo
-
Re: Montaje de audio para Calibra
eso tiene que sonar bien ehh!!!
-
Re: Montaje de audio para Calibra
muy wapo chicos!!esta bastante currado!!lo que yo veo es muchas etapas por ahi...jaja eso va a sonar mas que las campanas de la iglesia de mi pueblo!jajaja aver is lo terminais prontito
-
Re: Montaje de audio para Calibra
Lo que voy a decir es cuestion del uso que le de al coche cada uno pero no veis muuuuucho peso ahi???. xDDDD.
Un saludo.
-
Re: Montaje de audio para Calibra
Cita:
Iniciado por
Gsi_flama
Lo que voy a decir es cuestion del uso que le de al coche cada uno pero no veis muuuuucho peso ahi???. xDDDD.
Un saludo.
pero si luego con los sub´s a plena carga, impulsan al coche! XDDD
-
Re: Montaje de audio para Calibra
Buenas
Pues partiendo de que el dueño ha dicho "tranqui esto va a ser un coche para las quedadas y fines de semana"... pues queda todo dicho, además aunque veáis mucha madera al final se va quitando y quitando.
Primero el hueco de la rueda, luego en el suelo superior salen dos piezas que irán sustituidas por metacrilato, luego una puerta central, eso si, el peso del sub no se lo quita nadie.
Pero el coche va a ser practicamente para uso "cachonderil" asi que los perjuicios que para el uso diario tiene el invento van a ser mínimos....¿verdad Daniiiii?
Un saludo
-
Re: Montaje de audio para Calibra
Cita:
Iniciado por
UZIELGAL
Buenas
Pues partiendo de que el dueño ha dicho "tranqui esto va a ser un coche para las quedadas y fines de semana"... pues queda todo dicho, además aunque veáis mucha madera al final se va quitando y quitando.
Primero el hueco de la rueda, luego en el suelo superior salen dos piezas que irán sustituidas por metacrilato, luego una puerta central, eso si, el peso del sub no se lo quita nadie.
Pero el coche va a ser practicamente para uso "cachonderil" asi que los perjuicios que para el uso diario tiene el invento van a ser mínimos....¿verdad Daniiiii?
Un saludo
Ves si es que lo estaba diciendo segun el uso, jejej pero que sepas que me habeis dado una idea para que no se me mueba mi sub, de 12", jejje le hago una tabla con la medida para dejar el sub, en el centro y asi ya no se mueve :^^:
-
Re: Montaje de audio para Calibra
pues la verdad q si,solo lo utilizare para los findes y no para uso diario.
si fuese de uso diario no le pondria tantas cosas,seria algo mucho mas lijero.
el q le quite mucha potencia por el peso,puede pero la obra q le estoy haciendo al motor es para q ande un poco mas que antes,ademas tampoco corro mucho con el coche.
es para disfrutarlo.
este equipo de audio es todo un reto para UZI,jejejeje.vendran nuevas cosas por ponerle y cuando este todo listo os lo presentaremos para q lo flipeissss.
UZI gracias por todo,eres un buen profesional de los cables.;)
-
Re: Montaje de audio para Calibra
Gracias Dani
Ya he he localizado un marco de radio para adaptar el ordenador de astra al calibra, que cada vez que me pongo con tu coche se me ocurren más cosas.
Se me pasó mencionarte el kit de vias separadas Phonocar que tengo sin estrenar, lo mismo le teníamos que haber buscado un sitio en el cali.
Un saludo
-
Re: Montaje de audio para Calibra
El trabajo está genial.
Pero, que manera más "estúpida" de quere lastrar el culo de un coche con, así a ojo, 80 o 90 kilos de más.
Espero no acabar haciendo lo mismo.
xDDD
Alex.
-
Re: Montaje de audio para Calibra
Cita:
Iniciado por
KiLm3R
El trabajo está genial.
Pero, que manera más "estúpida" de quere lastrar el culo de un coche con, así a ojo, 80 o 90 kilos de más.
Espero no acabar haciendo lo mismo.
xDDD
Alex.
nunca mejor explicado Amen..
-
Re: Montaje de audio para Calibra
Ya le he dicho a Dani que ahora tendrá que engordar un poco para que el reparto de pesos del coche no varíe o eso o taramos los amortiguadores traseros con mayor dureza jeje.
Alex al final como llevas lo tuyo? Llegaste a montar la etapa que reparamos el primer aniversario?.
Un saludo
-
Re: Montaje de audio para Calibra
ok.tu no compartes mi audio xq dices q es excesivo el peso.yo no comparto ponerle añadidos de fibra ni tirar el coche al suelo para q luego esa fibra se raje.
como e dixo el coche sera utilizado para los fines de semana,el q tenga 90kilos o 100 no es un problema para un motor q creo q va sobrao,por lo menos para mi.
si fuese un coche de carreras lo homologaria para tal,pero es unica y exlusivamente para disfrutar de su conduccion y ademas poder escuchar musica como a mi me gusta.
no quiero llegar con esto a ninguna discursion,simplemente es mi opinion q creo q tengo derecho tambien de poder escribirlo.ademas no se pude correr,primero por el estado lamentable de las carreteras y segundo por la cantidad de radares q hay,con lo cual solo me queda poder disfrutar de el llendo tranquilo,y escuchar la musica en un parque.
un saludo.
-
Re: Montaje de audio para Calibra
Dani no le hagas caso, se ve que no has apreciado el matiz, es envidia, jeje.
Que se yo que le gusta tela la instalación y en su Kadett también lleva chicha el tio.
Un saludote
-
Re: Montaje de audio para Calibra
uzielgal una pregunta que pegamento has usado para pegar la moqueta a la madera? es que voy a empezar a tapizarme el salpicadero y no se que cola comprar.
-
Re: Montaje de audio para Calibra
Buenas
Es la cola de contacto de toda la vida, tipo Super Gen. La aplicas con brocha o espátula, la dejas secar unos minutos u cuando tenga tacto gomoso y no se quede en el dedo, pegas las dos piezas.
Para que no te queden pegotes o irregularidades repártela bien.
Un saludo
-
Re: Montaje de audio para Calibra
vaya obra de arte.. XDD... yo kiero una!!.. jajajaja saludos .. y k siga ese proyecto!!
-
Re: Montaje de audio para Calibra
Habeis pensado en ponerle algo de iluminacion para rematar? En plan catodos frios o asi con un sensor de sonido, si le poneis metaquilato con unas luces y unos espejos quedaria muuuy wapo.
muy buen trabajo
