Qué caida tienes ahora en el eje delantero? Se el ve muy bien ese astra, no has pensado anularle el logo de opel a la calandra?
Saludos.
Versión para imprimir
Qué caida tienes ahora en el eje delantero? Se el ve muy bien ese astra, no has pensado anularle el logo de opel a la calandra?
Saludos.
animo alberto haver si para la proxima ya lo tienes listo,que sino ya sabes k no puedes venir:D
De nada!, lamento no haber podido tenerlo antes. ¿Has podido echarlo un vistazo? la menor duda que tengas preguntame. Los planos de AutoCAD ya te anticipo que son orientativos, no fueron los definitivos pero son los que encontré de lo que hice inicialmente. El soporte de la dirección si está completo y bien hecho. Esta semana si puedo terminaré el subchasis también y te lo vuelvo a subir.Cita:
Iniciado por albert-corsa
¿La cuna de Saab es de aluminio también? Pensé que únicamente eran los trapecios. ¿El manual de preparación del kadett gr A dónde se puede encontrar?
Lo de regular las caídas yo me puse en contacto con Engimek y me dijeron que disponían de copelas regulables para muelle de serie, no sé como irá. Me interesa bastante ese tema.
Un saludo. Feliz Año!
Creo que esas copelas son las que tiene Pinchu.
Enviado desde mi iPhone con Tapatalk
Albert muy guapo tu proyecto, me encanta el astra yo tuve tres tu eres de los mios viva opel jijiji:D
Opel Corsa E16SE en proceso.......
Hola Albert,
Si te puedo echar un cable en lo que sea, me comentas... te aporto una solución para el tema "manguetero" y de alturas, sencillo y para toda la familia:
http://img594.imageshack.us/img594/7726/federbein2.jpg
http://farm6.static.flickr.com/5255/...7bbaa5bf_z.jpg
Repasas con un par de cordones para asegurar, y arreando. No te pases para dejar espacio a la salida de la homocinética.

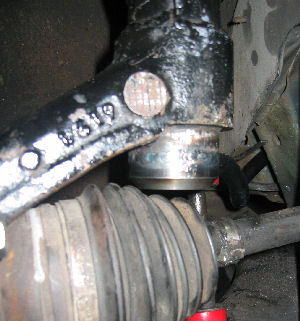

http://www.ynet.com.au/images/f_strut_bottom.jpg
Recomendación number 2 para unas manguetas atómicas:

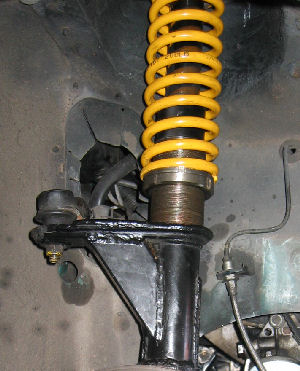

http://www.ynet.com.au/images/f_strut.jpg
Y adicionalmente:
http://76.img.v4.skyrock.com/76d/pie...6464_small.jpg
Y ya las tienes, manguetas nucleares. Si vas a hacer esto, sobra decir, que antes has de embutirlas con prensa, previo a realizar cualquier soldadura.
Otro punto importante, reforzar orejetas del puente trasero, no tengo fotos a mano pero en el manual de Kadett de grupo A puedes ver un avance. Conviene hacerlo hacia los lados también, que el manual lo obvia.
http://www.astra-mk2.com/0ddball/gte...einforce01.jpg
Otro punto, elimina esto:
http://www.tomstickland.co.uk/astra/...n/flexcoup.jpg
Y lo sustituyes por algún plástico del estilo Poliamida, Rayón, o con buenas propiedades mecánicas. Versión pro:
http://www.tomstickland.co.uk/astra/...knuckle_06.jpg
Resoldar los anclajes de la cremallera sin más, es igual a no hacer nada:
http://www.tomstickland.co.uk/astra/...ng/weld_12.jpg
Más efectivo:
http://www.astra-mk2.com/0ddball/gte...ackmount43.jpg
Idem al lado contrario (ten en cuenta que este es inglés...).

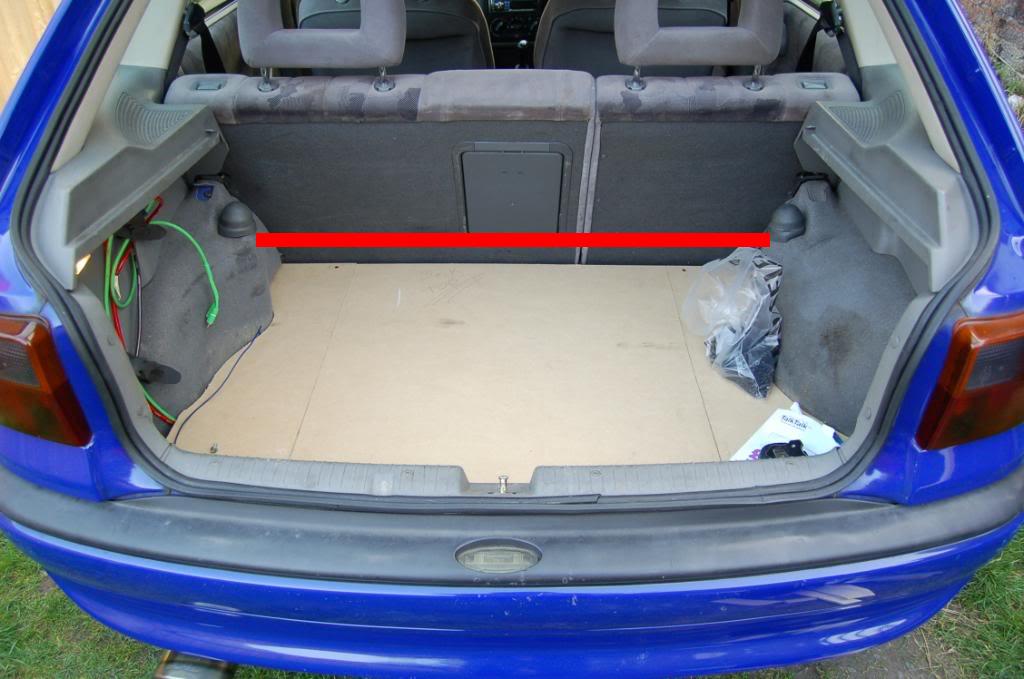

En vez de la tradicional barra de torretas trasera:
Archivo adjunto 40985
Mucho más efectiva una cruzada (las verdes son ya nivel premium, se pueden obviar... aunque por bordarlo que no quede!), ya que limita sobremanera el desplazamiento transversal de la carrocería sobre el piso y da mayor rigidez a torsión. Solo hay que soldar 4 orejetas y cruzar barras. Sacrificas maletero pero ganas en rigidez.
Archivo adjunto 40986
En los coches modernos llevan lo siguiente, en algunos casos prolongando por encima de los pasos de rueda:
Archivo adjunto 40988
Una poco conocida, en algunos coches da muy buenos resultados, por difícil que resulte de creer.
Archivo adjunto 40987
Tomo aire y prosigo...
La cuna de Astra, tiene el mismo mal que alguna que yo me se, y es que los anclajes delanteros hacen de bisagra, al estar atornilladas por un solo punto.
Solución, tirantes de reacción o cartelas, para las cuales o bien refuerzas también la vigueta delantera, o estarás un poco en las mismas:
Archivo adjunto 40989
Esto mismo, supuso una mejora notable de respuesta del tren delantero en un coche con falta de rigidez.
A nivel de torsión delante, también hay varios puntos a tratar, pero en los Astras es más difícil atacarlos ya que no siempre hay sitio, o mejor dicho hay cosas de por medio, aunque echándole un rato e intentando comprender qué le sucede a la carrocería bajo esfuerzo, podrás deducir sin mucho problema, y si no, tranquilo, que lo comentamos!
Buenas
Dani, esta foto que me has puesto me soluciona una duda que tenía sobre una barra de refuerzo de cuna para Vectra que tengo y que no sabía exactamente como va. Supongo que va donde tú precisamente has dibujado ya que está hecha para ese ancho.
Algún día la pondré en el coche, jajaja.
Un saludo.
Gracias de nuevo Sergio! No e podido mirar los planos a fondo pero si que tienen buena pinta. Lo único es que no encuentro el soporte de la dirección, no el soporte en si, sino el tirante que va desde la dirección a un punto del chasis. Estaba incluida esta pieza en el archivo?
Yo también estuve hablando con Engimek, de echo fui a hacerles una visita, ya que me coge a media hora de casa. Me enseñaron lo siguiente, es para un cliente suyo para un kadett de carreras.
http://www.engimek.com/files/4/16/im...DETT%20del.jpg
Muchas gracias Dani! Todas estas opciones la tengo en mente, pero tengo dudas sobre diversos aspectos. Haber si me podéis echar una mano.
La primera obviamente es la homologación de dichas suspensiones. Hablando con algunas homologadoras y pidiéndoles precio, salia mas a cuenta comprar unas KW-V2 que hacer una roscada "casera" con Bilstein B8 como suspensión.
Por eso quería buscar una combinación con la cual pudiera descartar la roscada (aunque no la descarto), ya que el echo de usar roscada es para paliar los efectos de la copela metálica que deja el coche all-road...
Como bien expones, una solución muy buena seria la de bajar la altura del conjunto mangueta, tenemos 2 opciones, una la de embutir, esta opción es la que mas me gusta pero tengo miedo de que al embutir se "chafe" el tubo. Como segunda opción tendríamos la de recortar en la parte superior y posteriormente añadírselo en la parte inferior. Esta opción no me gusta mucho, ya que no se asegura que el conjunto quede correctamente.
Lo del cardan, nunca habría caído en ello, me lo apunto! XD
En cuanto a la barra de torretas trasera, mi idea es algo tal que así:
http://img542.imageshack.us/img542/3356/uj7i.jpg
Uploaded with ImageShack.us
Lo que no se es si añadir las lineas rojas o no.
Para la cuna, quiero aprovechar el propio cubercarter para realizar esos refuerzos que comentas, o intentar colocar el refuerzo típico de saab.
Por ultimo como bien comentas observando el chasis se pueden deducir puntos para reforzar, pero tenemos un gran handicap que es el espacio disponible...
Por ejemplo para la barra de torretas me gustaría una barra de torretas "multipunto" de 5 puntos de anclaje, como si fuera una cuna superior:
http://img9.imageshack.us/img9/1543/mq25.jpg
Uploaded with ImageShack.us
Ya se que parece una locura, pero por pedir que no quede.
Gracias por las respuestas y un saludo
El tirante de que comentas no está incluido por el siguiente motivo: si no llevas la suspensión rebajada es recto, y si la llevas rebajada lleva una cierta curvatura para que no pegue en los brazos de dirección, en otras palabras, tengo que saber cuanto vas a bajar el coche para saber cuanto he de doblar el tirante. Te recomiendo que lo hicieras in situ; no obstante te puedo pasar la mía, diseñada para unos h&r que bajan unos 3,5 cm teóricos.Cita:
Iniciado por albert-corsa
El tema de engimek es por eso precisamente lo que no tengo claro, al fin y al cabo eso es una roscada; mi idea es meter copelas regulables con todo el resto de serie aunque resulte utópico. No sé si tiene espacio la copela o como hacerlo la verdad.
Te ilustro un poco con algo más de Saab, que no sé si te lo comenté la primera vez jajaCita:
Iniciado por albert-corsa
Archivo adjunto 40994
Espero que te sirva, un saludo.
