Programar chip pastilla Board Control Opel Vectra / Calibra

Hola, la memoria es una 59C11, lo del CAT delante es el fabricante, y se refiere a Catalyst Semiconductor, Inc, y dicha empresa ha sido adquirida o absorvida por ON Semiconductor. Las letras CSI primeras se refieren a las iniciales de Catalyst Semiconductor, Inc. En cuanto al patillaje es el mismo.

Adjunto las hojas de características técnicas o datasheet, para que lo comprobéis vosotros mismos:

OKI:
http://www.datasheet.hk/view_online....911_394355.pdf

Catalyst Semiconductor:
http://www.datasheetarchive.com/dlma...DSA-153037.pdf

Microchip:
http://elrasoft.eu/datasheet/59c11.pdf

Un saludo.

Joe kyro majo eres una wikipedia!!!!! jaajajaj
El esquema del patillaje de la oki y la csi ya suponía que era el mismo, porque si no no valdría un chip u otro para un bc, pero cambiará la forma de programación de uno a otro.
Luego me leo el datasheet de la oki a ver si entiendo algo jajajajaja

Hola, entonces estos enlaces también te gustarán:

http://www.teamcalibra026.es/foro/vi...=10854&start=0

http://www.teamcalibra026.es/foro/vi...&t=908&start=0

Creo que los encontraras interesantes.

Un saludo.

jajajaja esos 2 ya los leí hace unos meses, la rabia es que el programa que ponen en el de reprogramar se cayó y hablaban también de los pulsos y eso.
A ver ahora que manolo le av a mandar 2 pastillas a un chico del foro del vectra, a ver si las puede leer y si consigue reprogramar alguna ya me busco yo un BC bien y tal, e intentamos reprogramarlo también e ir haciendo un .rar con programas de los motores que vayamos consiguiendo. A ver si hablo algún día que libre un conocido que es electrónico a ver si me echa una mano para hacer el hardware que pasaste antes y empezar a leer y tal algunas pastillas.

Vaya... :(, y has probado a escribir a algunos de los miembros de ese foro a ver si guardaron en su ordenador el programa que se ha caído y el resto de información que falte a ver si te lo pueden facilitar? Comentándoles que tu también quieres hacer un proyecto similar? Lo mismo te ayudan.

Un saludo.

A ver el programa que necesito yo ese ya lo tengo en .bin (para el motor C18NZ) pero es por curiosidad para ver como se podían leer y eso. A ver si consigo ir mas desahogado con los estudios q voy muy pretito, y me pongo a ver para hacer la placa del hardware para programar.
Pero kyro, en logroño tienes unas cervezas muy bien pagadas por si vienes algún día eh!!! ajajajajajaj

Bueno pongo otra carpeta que he visto, por si alguien la necesita en algún momento.
La primera memoria es de un Omega b motor 3.0 cambio automático y la última de un senator b motor también 3 litros (C30XE) y algún omega con c20ne también hay.
http://www.scorpion-team.ru/eproms/at/

Gracias Recio :p.

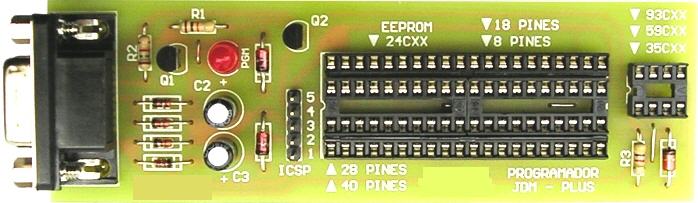

Mirando el lector y programador de eproms que puse:

Archivo adjunto 42401

Llegue a la web donde viene el esquema de pistas y componentes exacto:
https://sites.google.com/site/electr...los-1/jdm_plus

Pero realmente para lo que necesitáis hacer con que tenga el zócalo para las 59Cxx y 93Cxx sobraría.

Pues le he dado un poco al Paint y le he quitado los zócalos grandes que creo que sobran, y le he dejado ademas del zócalo para las memorias, el conector alargado por si se quiere pinchar ahí algún tipo de cableado para poder ampliar funciones:

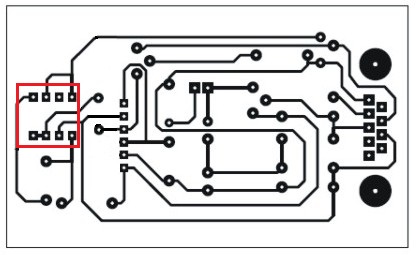

Cara de Pistas:
Archivo adjunto 42402

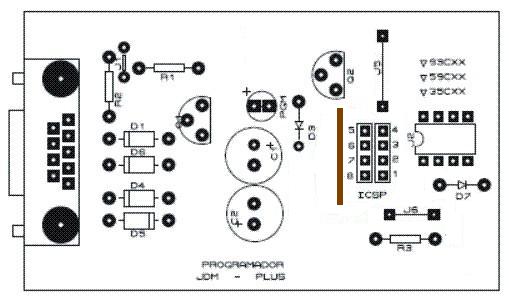

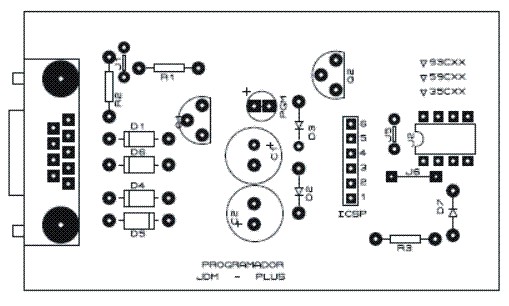

Cara de componentes:
Archivo adjunto 42403

Espero que no haya ningún error, así si os decidís por hacer este modelo ya tenéis el diseño algo más simplificado.

Un saludo.

Kyro eres un crack!!!
Y encima estoy gozando,en la página de los rusos hay una carpeta con igual 50 memorias de BC, ahora estoy bajandome todas y nombrando los .zip dependiento modelo motor y tal, a ver si esta noche no se me alarga mucho y lo puedo subir a una carpeta a mega y lo pongo aquí, para que todo el mundo tenga acceso, pero vaya hay de senator, omega a y b, vectra (hasta vectra 2000 ha salido por ahora) kadett, ascona.....
Muchas gracias Kyro!!! Luego, o mañana mejor ajajajaj que si no me dan las mil al final....le echo un ojo a eso y empiezo a preparar para ver que necesito comprar y tal para hacerla y hacer una biblioteca en condiciones aquí en el foro con los pasos y lo necesario, y como tú tienes hecho el adaptador para el modelo de vectra también gozamos!!!!!

Bueno por lo que he investigado, creo que la cantidad ingente de archivos que me bajé ayer son algunos de BC pero la mayoría creo que son de centralitas, pero bueno ahora a ver si en un ratiyo esta tarde sigo organizando que puf tengo 3MB de archivos y cada zip de memorias ocupa 3kb.....jajajajaja

Bueno por lo que investigué ayer.
Hay igual algún programilla mas de BC pero en general hay unos 10 creo.
Luego he conseguido programas de las centralitas de coches desde Ascona hasta frontera, no de todos eh!! pero hay bastantes (a ojo le echo unas 50 o mas)
https://mega.co.nz/#F!WMVghbTL!J4vz-h44e1OvEVVBBPFn3Q

Hola, había pensado que si tuviésemos una imagen de como es la cara de pistas del modulo de memoria del ordenador de abordo:

Archivo adjunto 42417

Se podría ver si la configuración de las pistas de la placa, permitiría su lectura y escritura con solo poner un conector adecuado en el programador de memorias, y así poder pinchar el modulo, sin necesidad de desoldar la memoria de esta mini plaquita. Y así facilitar la lectura y escritura.

Un saludo.

En la datasheet de la eeprom solo viene el conexionado de cada pin.
Yo había pensado en si la des soldaba en soldar un adaptador o un conector para la eeprom y luego poner la eeprom ahí, así al soldar no la calentamos en exceso, y si queremos cambiarla (vendemos el BC, swap....) pues es mas sencillo

Yo lo que digo es una foto de la parte posterior de esa plaquita de la que puse la imagen antes. Y luego ya te digo si se puede lo que yo pienso o no...

Y así te ahorrarías andar soldando y desoldando todos los ordenadores de abordo que toques.

Ahora que tu quieres experimentar, si tuvieses varias memorias, para un solo ordenador, pues si, ponle un zócalo y así solo es pinchar y despinchar memorias.

Archivo adjunto 42418 Archivo adjunto 42419

Un saludo.

Pues ahora le digo a manolo a ver si aún no ha mandado los chips y le digo que les saque una foto.

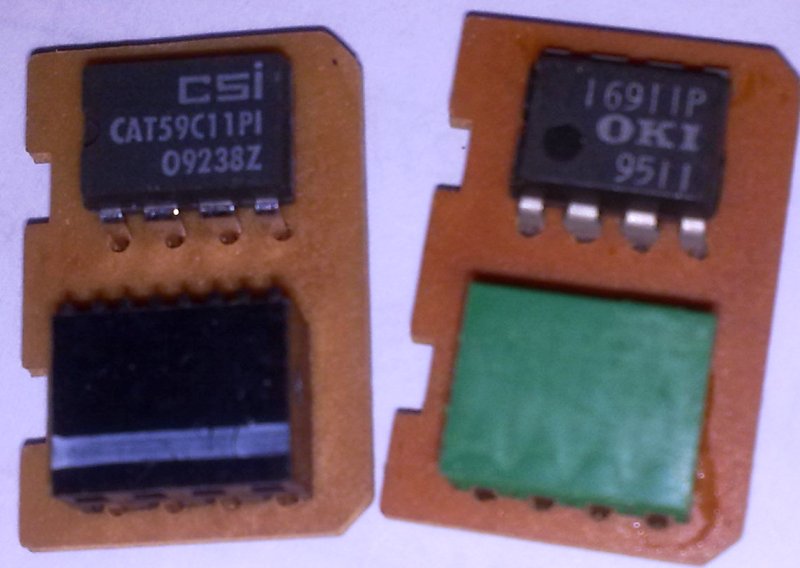

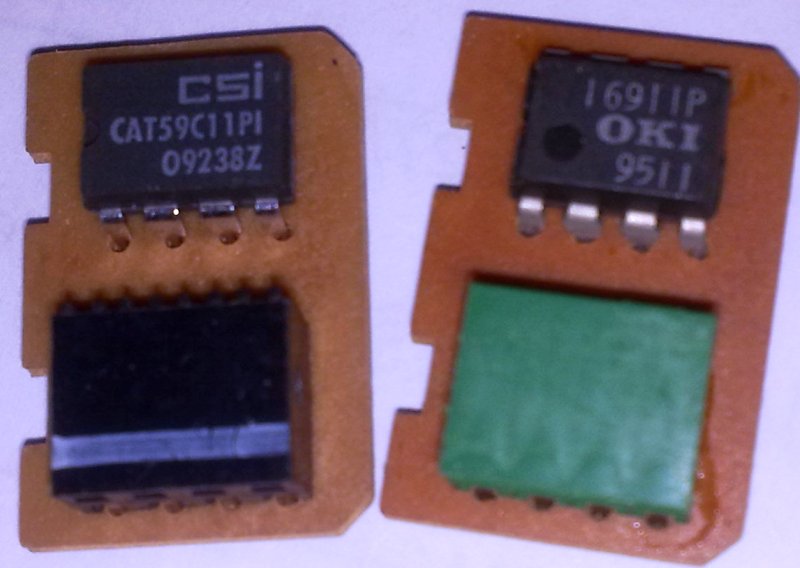

Kyro ya tengo la foto de la parte trasera de las pastillas!!!! Gracias Manolosabio!!!
http://www.clubgsispain.com/attachme...7&d=1391986494
http://img541.imageshack.us/img541/184/cvmo.jpg
Están en el mismo orden que en la foto superior: CSI izquierda y OKI derecha.
Me he fijado en que en la esquina inferior derecha la CSI tiene un 3 y en la OKI tiene un 1, eso quiere decir algo???

Venga, vamos al lío por aquí también jajajaja

Pues esos números suelen indicar versiones diferentes de la placa pero en este caso, al meno el lado de las pistas, es el mismo. Viendo la foto superior, si lo verde y lo negro con ralla blanca son los conectores, pues esa será la diferencia entre ambos. Yo no tengo ningún BC todavía y no puedo ayudar más. En cuanto tenga alguno ya podré intentar leer, ver diferencias entre ambos, etc.

Hoy he estado en otro desguace y nada, ninguno llevaba BC.

Un saludo!

Tempesta pasa por presentaciones por aquí también anda para darte a conocer!!! jajajajaja
Yo esta semana intentaré averiguar a ver cómo se hacen los circuitos y eso y los componentes necesarios para hacer la placa que ha puesto kyro, para hacer una lista e ir a piyarlo todo.

Pues lo que veo en la foto es estupendo. Podríamos modificar el diseño del programador para que pudiésemos pinchar esa placa de la misma manera que se pincha en el ordenador de abordo. Y leerla y programarla sin necesidad de desoldar la memoria.

De este modo por ejemplo en una concentración si alguien quiere que le programéis su ordenador con que os de esa plaquita, la pincháis en el zócalo que diseñásemos para el programador, y con un portátil con puerto rs232 la leéis y reprogramais in situ.

¿Que os parece la idea?

Un saludo.

Eso es lo que había pensado yo, hacer un hardare y preparlo en plan en una cajita o algo chulo y guardar una minibiblioteca e ir ampliándola en quedadas.
Lo único que ya te digo que yo soy el novato xD a mí me decís cómo es el circuito y si eso el valor de las resistencias, condensadores y tal, y yo el intentar hacerlo no me supone problemas, así aprendo!!!!

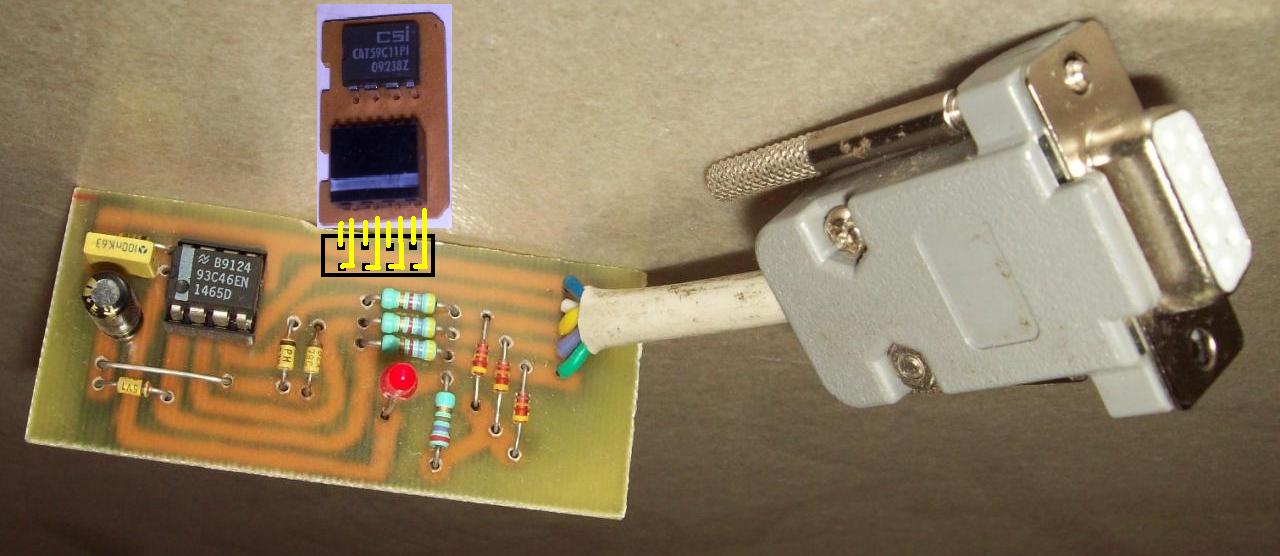

No, lo mismo no me he explicado bien, pondré una imagen para que lo entiendas:

Archivo adjunto 42449

Sería hacer una placa como la que yo hice, con un cable con el conector rs232, para poderse conectar con un ordenador. Y además ponerle un conector como el que he dibujado con el paint, para así poder pinchar ese modulito donde va soldada la memoria (como el que he pegado en la imagen). El inconveniente del puerto RS232 es que creo que ese puerto en los portátiles modernos esta en desuso y no todos lo tienen, pero eso ya es otro cantar.

Entendido ahora?

Un saludo.

Ala mismisima perfección!!!! El mío tiene puerto rs232 xD, entonces a fín de cuentas habría que hacer el circuito que pusiste tu hace unos días para este chip, pero cambiando ese anclaje de la pastilla del BC por uno que en vez de coger solo la eeprom coga la plaquita entera, pero a fín de cuentas sería mirar los 8 pines y reeubicarlos no???
Archivo adjunto 42450 Archivo adjunto 42451
Lo único que yo aún no he tenido ninguna en mis manos y no sé como es ese conector, pero vaya o manolo que los ha tenido supongo que sabrán.

Yo voy a investigar un poco a ver cómo se hace, pero por lo que he visto es super sencillo vaya, yo ya me veía con una regla haciendo todo a mano.
http://www.taringa.net/posts/info/11...perfectos.html

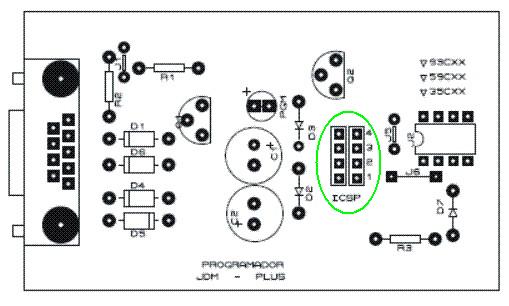

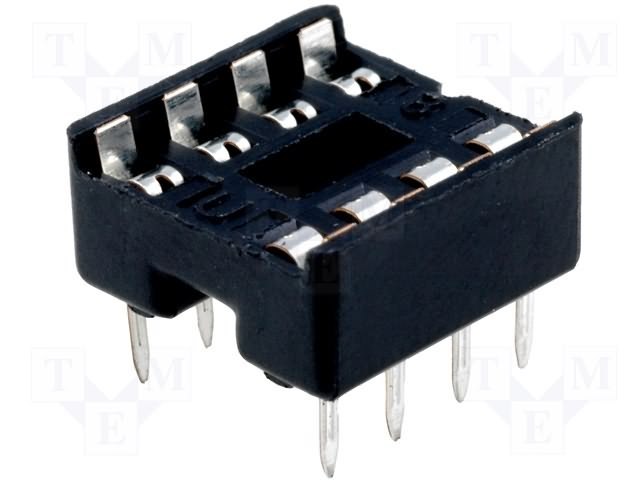

Noop. El zócalo para poner memorias se queda como esta, por si es necesario pinchar una memoria nueva o de otro equipo. Lo que modificamos es el conector que dejamos para expansiones, y le modificamos para la función de pinchar plaquitas de ordenadores de abordo (circulito verde):
Archivo adjunto 42452

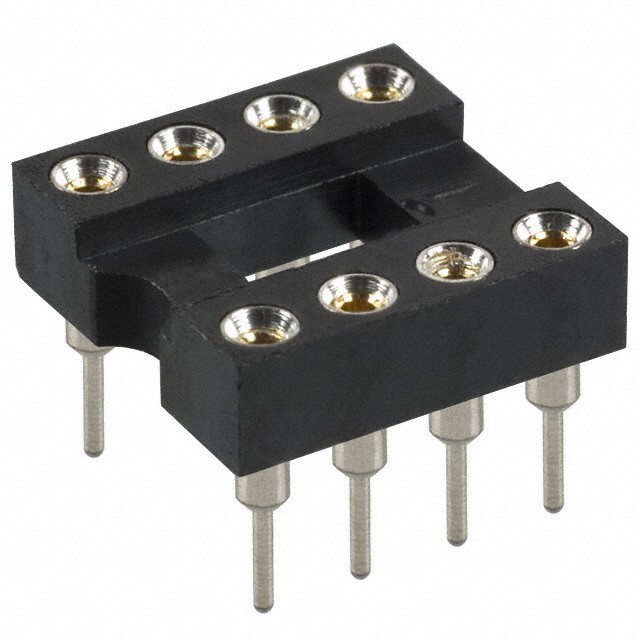

Obvio que para poder poner un conector que valga para que la plaquita y que haga buen contacto, hace falta ver como es el conector macho original o por lo menos la separación de los pines para poder hacerle.

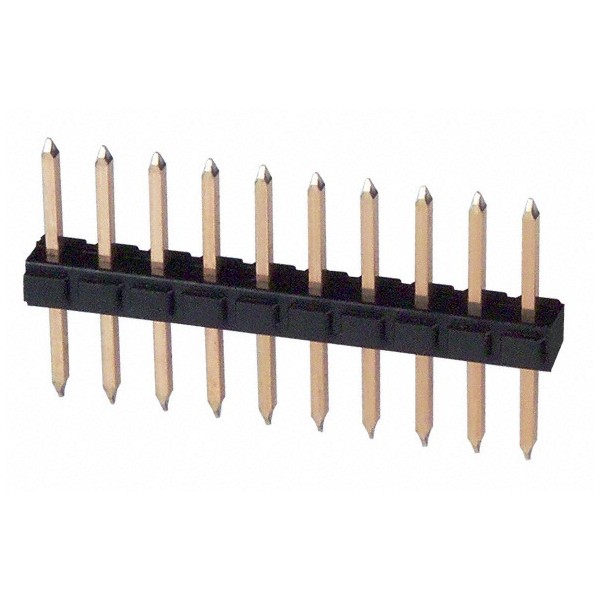

Ejemplos:
Archivo adjunto 42453 Archivo adjunto 42454
Un saludo.

Osea que en paralelo con el zócalo (nunca me sale la dichosa palabra jaajajaj siempre lo llamo de 1000 formas xD) ponemos un conector para poder poner la plaquita, y así podemos o usar el zócalo o la plaquita.
Lo único que el conexionado de la parte trasera cambiarían todas las pistas que afectaran al conector que hay ahora no?? A fín de cuentas si se respetan los pines de ese conector, con llevar cada pin a la patilla de la eeprom por ejemplo ya valdría.

Si, cambiaría el conexionado de la parte trasera. Habría que reconducirlo un poco.

Si, si conectas cada patilla de la eprom con el conector y puenteas las patillas que deben de ir puenteadas, funciona igual.

Ahora que modificar el esquema en un rato y hacerlo plug and play, se hace rápido y se evitan posibles errores, y falsas conexiones.

Un saludo.

Pues ahora me pongo con el paint a ver si saco algo en claro xD

Como tu veas, sino, si puedo mañana podría echarle un vistazo y retocarlo yo.
Un saludo.

Si no te importa.....jajajajajaja porque decirlo parece fácil pero jajajajajaja es quitar una línea e igual te quedan conexiones y cosas x ahí perdidas xD

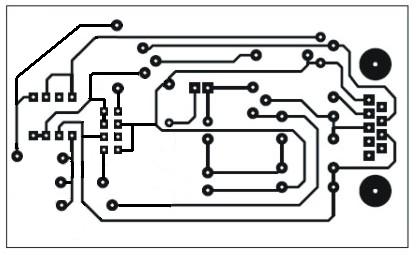

Hola, creo que debería ser así el esquema de las pistas:

Archivo adjunto 42469

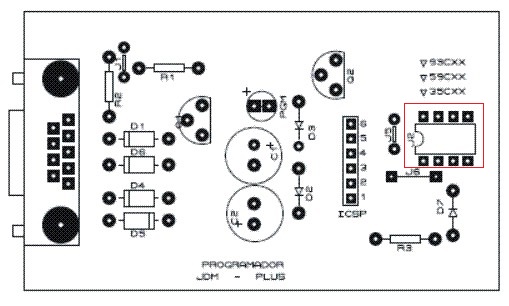

Cara de componentes:

Archivo adjunto 42471

Mañana revisare detenidamente que no haya ningún error.

Aunque convendría saber la separación aproximada de los pines de la plaquita de la memoria, para poner la misma separación en la placa que hagamos.

Un saludo.

Por lo de la separación esta semana que viene igual voy de desguaces a buscarme un BC y tal, y si no cuando le lleguen a tempesta los chips de manolo el podrá mirarlos.
A ver si la semana que viene ya empiezo a hacer la plaquita, y comprar los componentes para hacerla y tal.
Si puedes y no te supone mucho ya sería la caña que en el de componentes pongas que valores tienen las resistencias y cosas así, para hacer una "lista de la compra" como quien dice. Y la semana que viene ya me busco un BC y miro la distancia de los pines, que hay una tienda de electrónica en Logroño en la que el tío pilota mucho, para buscar un conector que vaya perfecto y ya dejarlo apuntado por si alguien lo necesita en algún futuro.
Kyro eres un fuera de serie!!!!

:o, Ok, mañana veré lo de poner los componentes.
Un saludo.

Kyro he investigado un poco, y el puerto que vamos, o voy a usar xD en el hardware es un rs232, se podría usar un adaptador de este estilo a usb???? o es mas inventiva que otra cosa.
http://dx.com/es/p/rs232-to-usb-convertor-cable-2537
http://dx.com/es/p/dtech-usb-2-0-to-...-adapter-21559
O igual se podría hacer uno casero, pero vaya que para lo que cuestan casi no merece la pena el molestarse.
¿Tu que eres un experto jaja, crees que valdrían?

Habemus BC!!!!!!
Por 20 euritos además, juju! tengo que abrir la pastilla blanca pero mirando estoy casi seguro de que es una CSI, pero vaya luego intentaré sacarla con cuidadito.
Ahora a ver si, cuando puedas eh que bastante has hecho ya xD, me pasas Kyro los elementos de la placa y me pongo a hacer la placa a ver donde compro el ácido y todas esas cosas.
http://s14.directupload.net/images/u...p/9amcmjzi.jpg
Por cierto la pastilla es de un Vectra A V6, así que ya tenemos otro programa mas para la biblioteca.

Si necesitais pastillas, tengo una bolsita con un monton. Creo que las tengo casi todas identificadas con su motor. Recolectadas de BCs que me he encontrado reventados en desguaces, que quede claro ;)

Jajajjaja claro claro seguro que han salido de forma LEGAL ajajajajajaja
Pues si hay alguna quedada y coincidimos (y tengo hecho el hardware) las vamos leyendo y así guardamos los programas y eso, que nunca viene mal tenerlos.
Gracias Palm!!!!

Cita:

---

Iniciado por PalM--veCtrA

Si necesitais pastillas, tengo una bolsita con un monton. Creo que las tengo casi todas identificadas con su motor. Recolectadas de BCs que me he encontrado reventados en desguaces, que quede claro ;)

---

Ostras, Palm!!! claro que necesitamos pastillas!! estamos muy enfermos con el tema del BC del Vectra A !!! xDDDD. Yo por ejemplo, una del programa 104 y 16500 impulsos, para un C20ne del 95.

Listado de Componentes:

R1 = Resistencia 10K Ohmios
R2 = Resistencia 1K5 Ohmios
R3 = Resistencia 4K7 Ohmios
D1 = Diodo 1N4004 o 1N4007
D3 = Diodo Zener 6,2 V
D4 = Diodo 1N4004 o 1N4007
D5 = Diodo 1N4004 o 1N4007
D6 = Diodo 1N4004 o 1N4007
D7 = Diodo Zener 4,7 V
PGM = Diodo Led
Q1 = Transistor 2N3904 o BC546 (este transistor habría que soldarle mirando al revés que el otro)
Q2 = Transistor 2N3904 0 BC546 (este transistor habría que soldarle mirando al revés que el otro)
C1 = Condensador Electrolítico 100 uF 16v o 25v
C2 = Condensador Electrolítico 100 uF 16v o 25v
J1 = Puente
J5 = Puente
J6 = Puente
Conector DB9 Hembra (RS232)
Zocalo Dip 8

Un saludo.

Pues a ver si esta semana o a principios de la que viene me puedo ir a comprar todo lo necesario.
Gracias Kyro!!!!

Cita:

---

Iniciado por recio890

Kyro he investigado un poco, y el puerto que vamos, o voy a usar xD en el hardware es un rs232, se podría usar un adaptador de este estilo a usb???? o es mas inventiva que otra cosa.
http://dx.com/es/p/rs232-to-usb-convertor-cable-2537
http://dx.com/es/p/dtech-usb-2-0-to-...-adapter-21559
O igual se podría hacer uno casero, pero vaya que para lo que cuestan casi no merece la pena el molestarse.
¿Tu que eres un experto jaja, crees que valdrían?

---

De lo que tengo escuchado esos conversores de USB a RS232, no siempre funcionan bien. Dependiendo del uso que se vaya a dar o del conversor que se compre, da un resultado u otro, pero supongo que es una tómbola. Hasta que no pruebas no sabes lo que te ha tocado.

Un saludo.
