BRICO Espejos eléctricos en kadett.

Brico espejos eléctricos en kadett 1.8 GT

Vamos a explicar el brico desde cero para todo el que quiera ponerle espejos eléctricos al kadett sin pre-instalación como es mi caso:
Lo primero de todo los materiales necesarios:
- Pareja de espejos eléctricos.
- Botonera de espejos eléctricos de kadett.
-Tijeras de electricista.
- 14 m de cable paralelo.
- Clemas.
- Destornilladores planos y estrella.

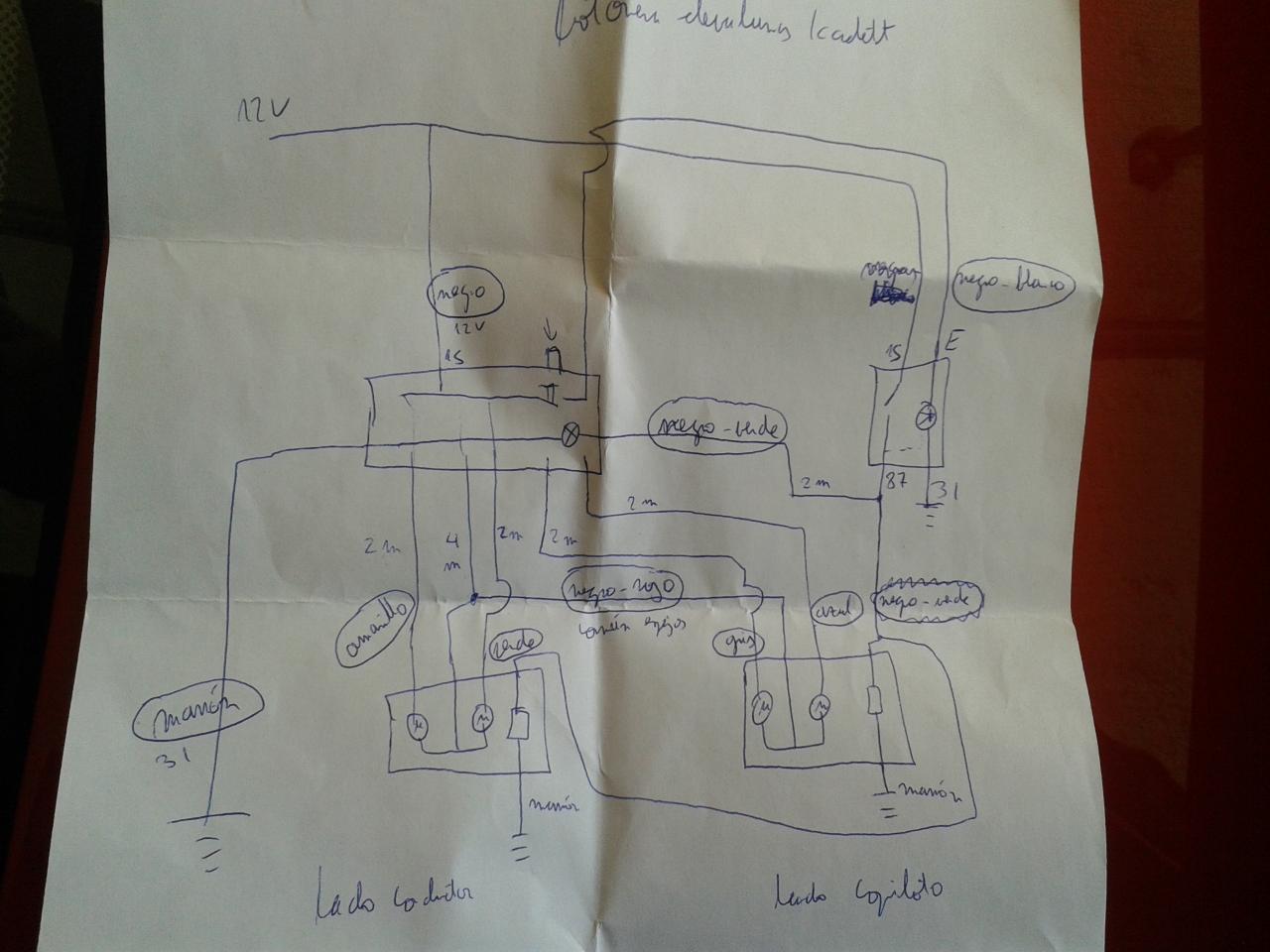

Lo primero de todo será interpretar el esquema, os paso foto con los colores de cada cable de la botonera de espejos:
Archivo adjunto 49766

Lo siguiente ya meternos en faena, se cogerán 12v de la botonera de elevalunas eléctricos para alimentar la botonera de los espejos (positivo cable rojo-negro, negativo marrón).

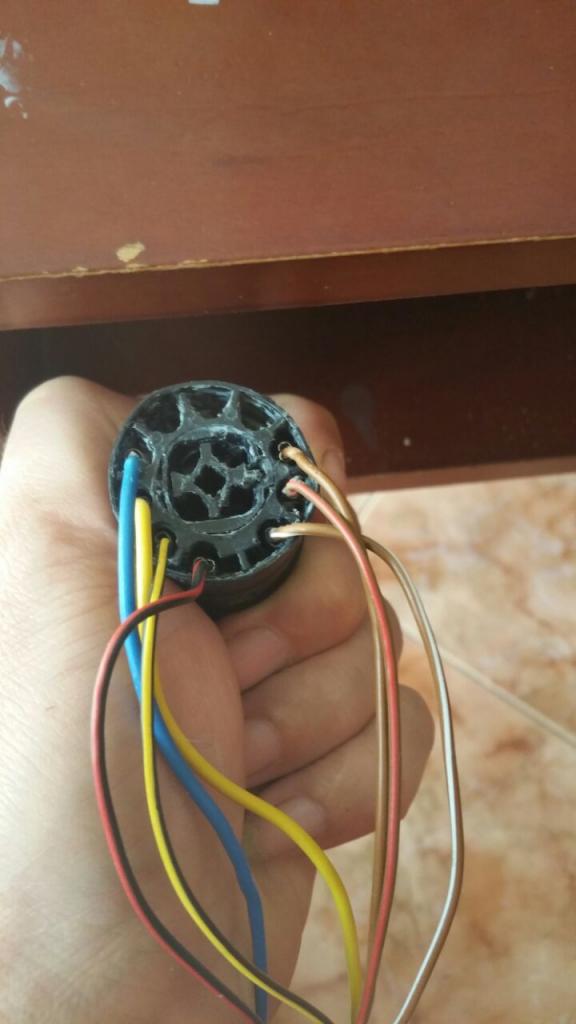

Archivo adjunto 49778

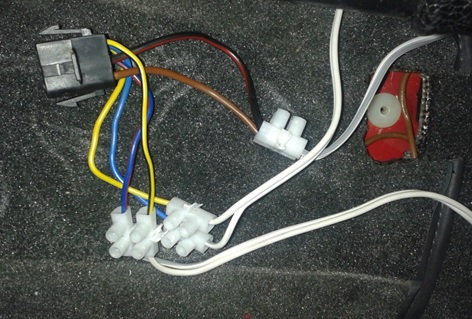

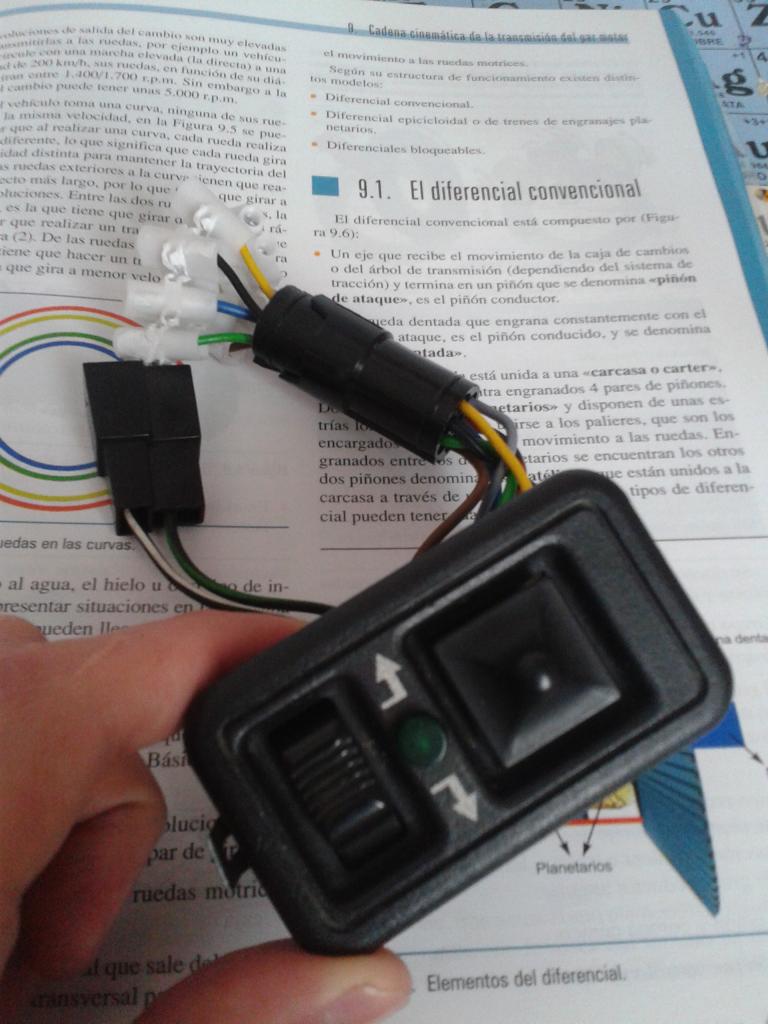

Lo siguiente poner clemas a la botonera de espejos para ir empalmando cables:
Archivo adjunto 49767

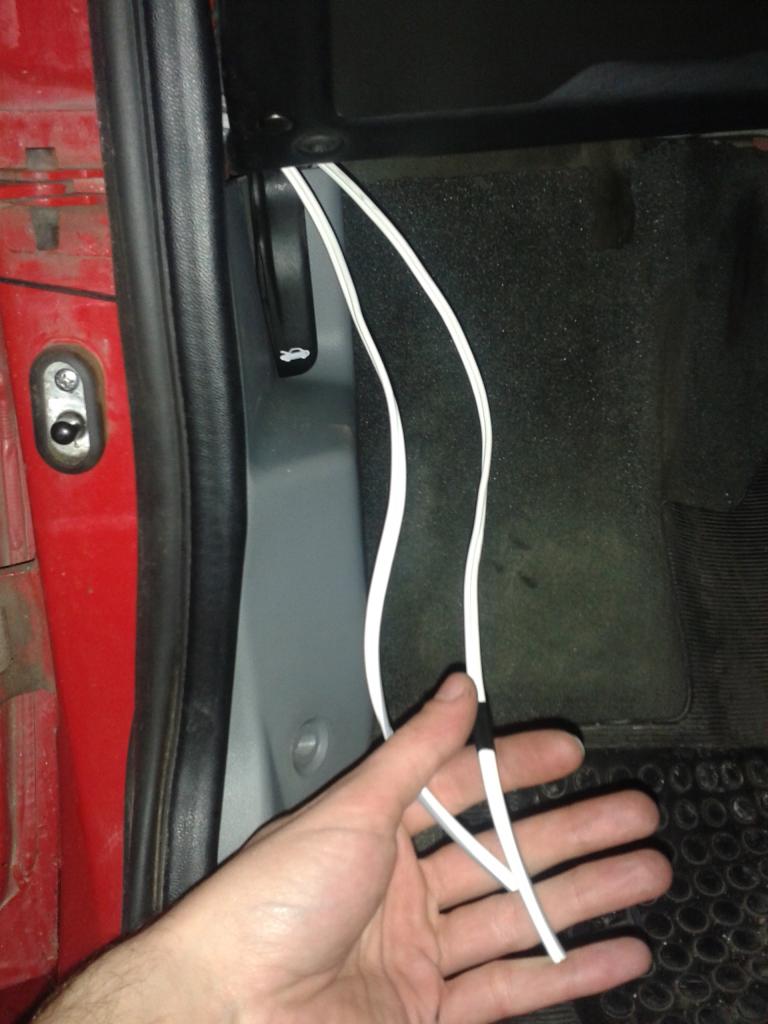

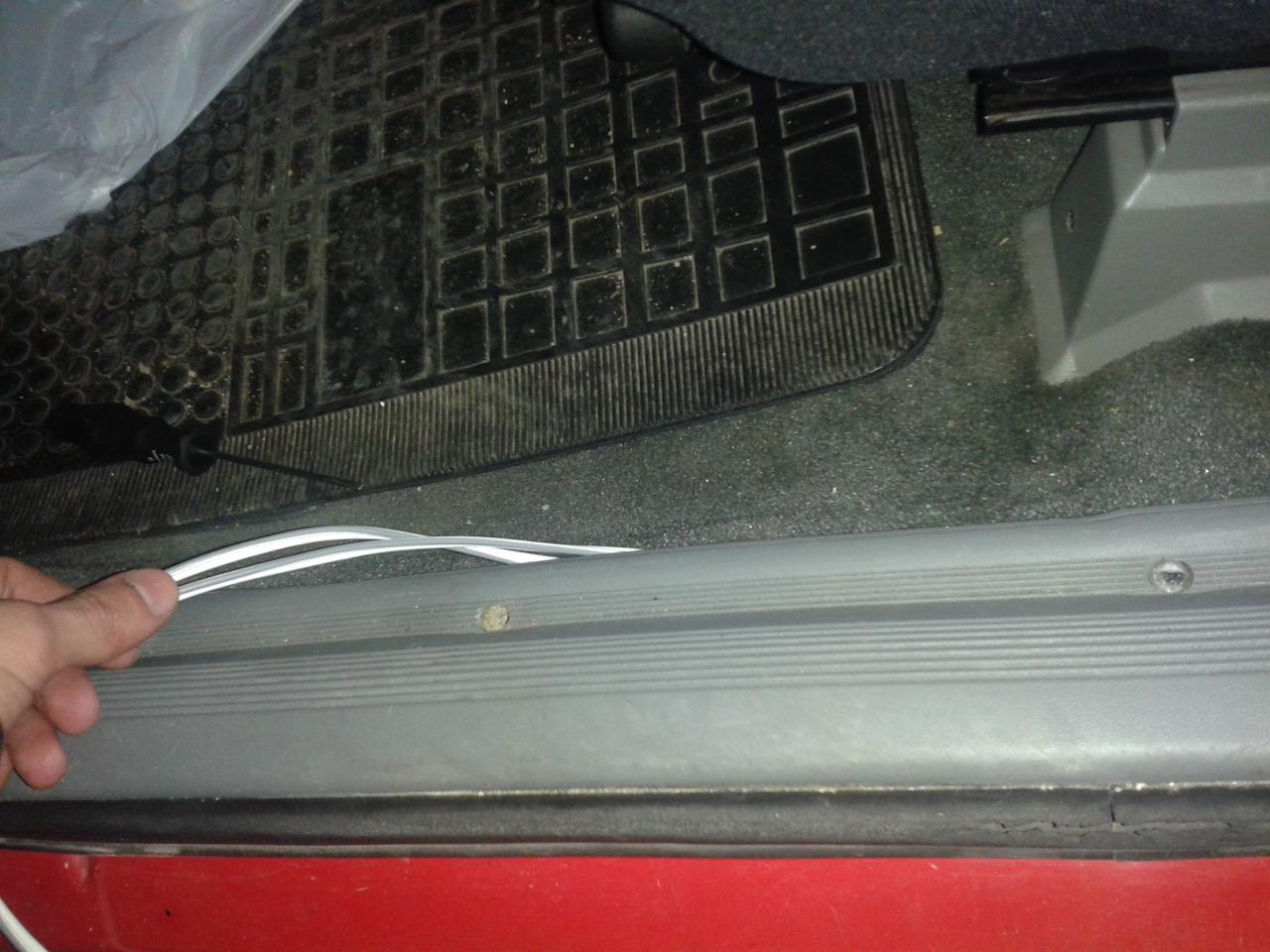

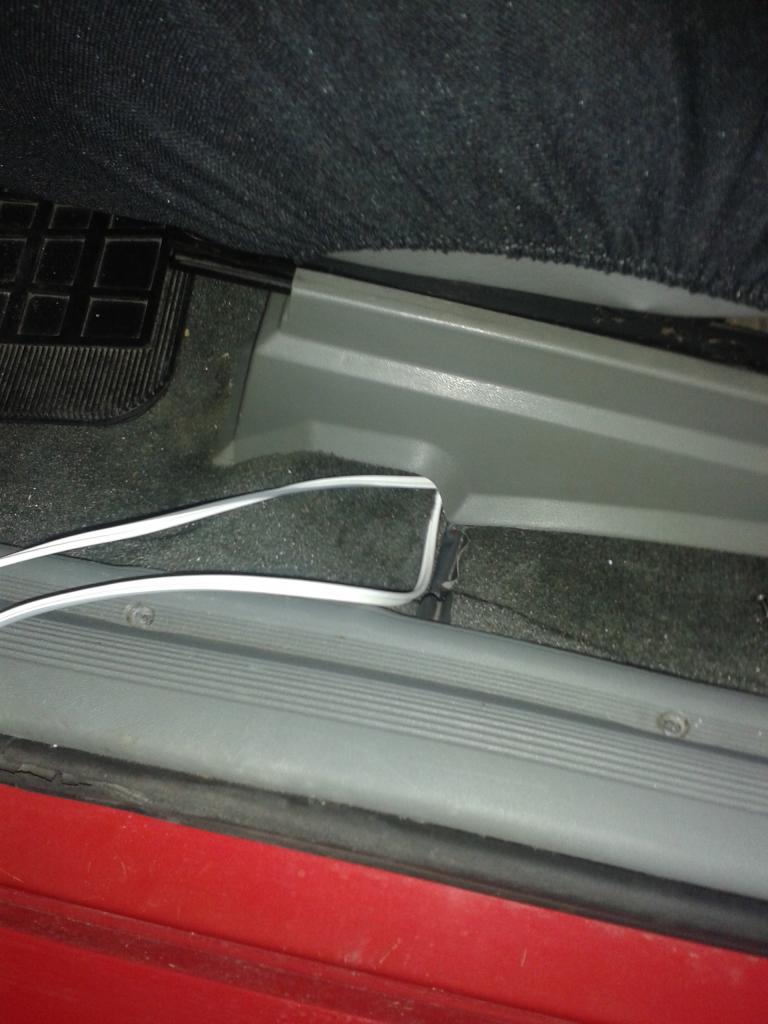

Pasaremos 2 parejas de cable paralelo por debajo de la moqueta del asiento para llegar a las guías de la puerta y las meteremos por debajo, muestro fotos:
Archivo adjunto 49768Archivo adjunto 49769Archivo adjunto 49770

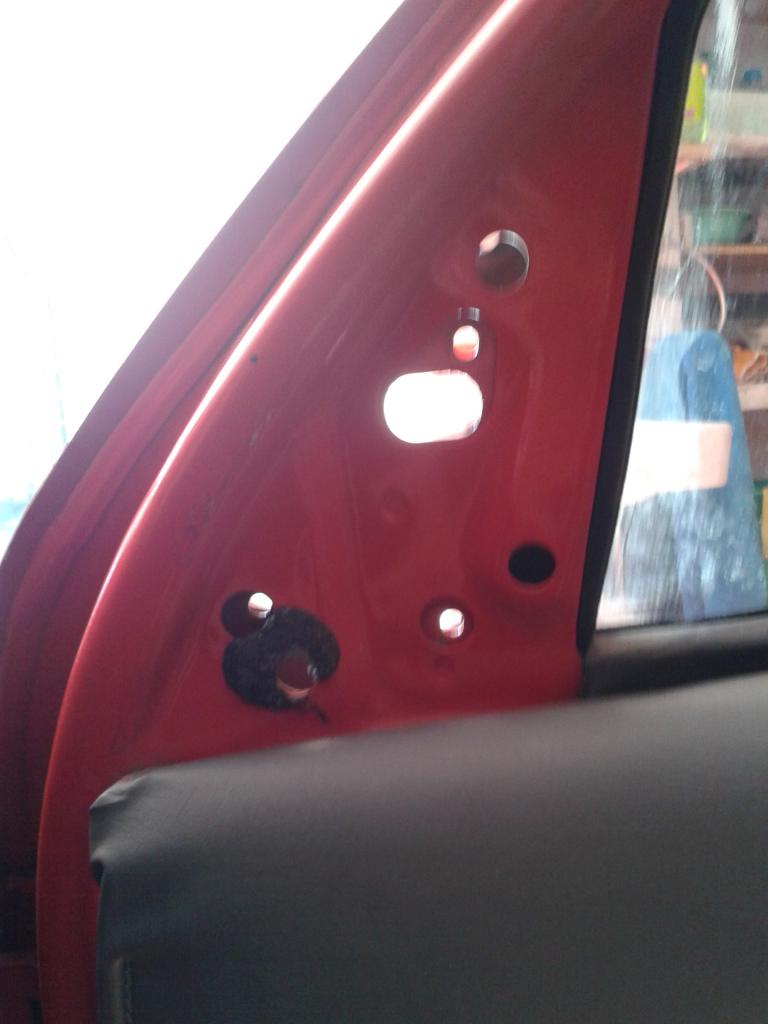

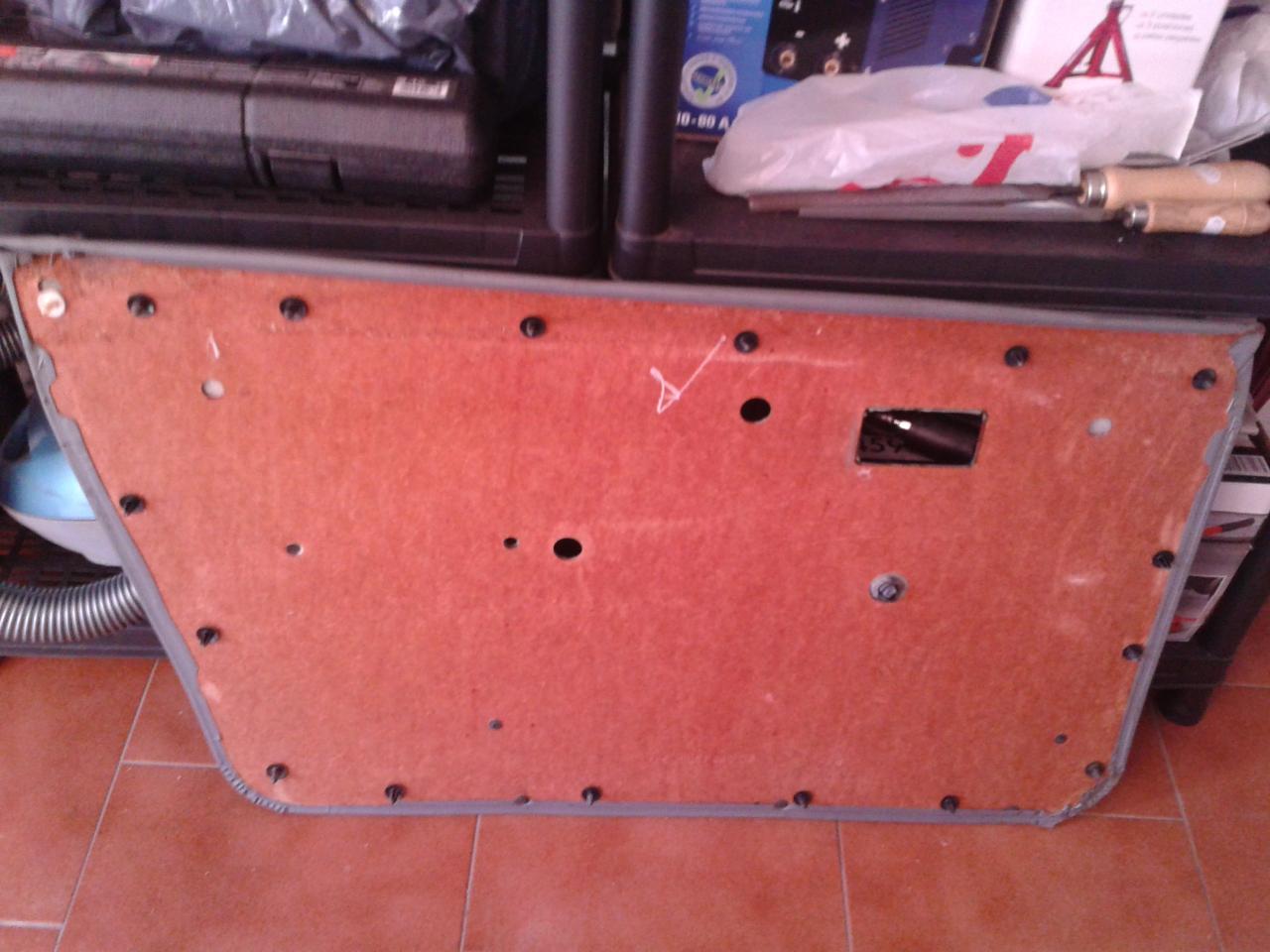

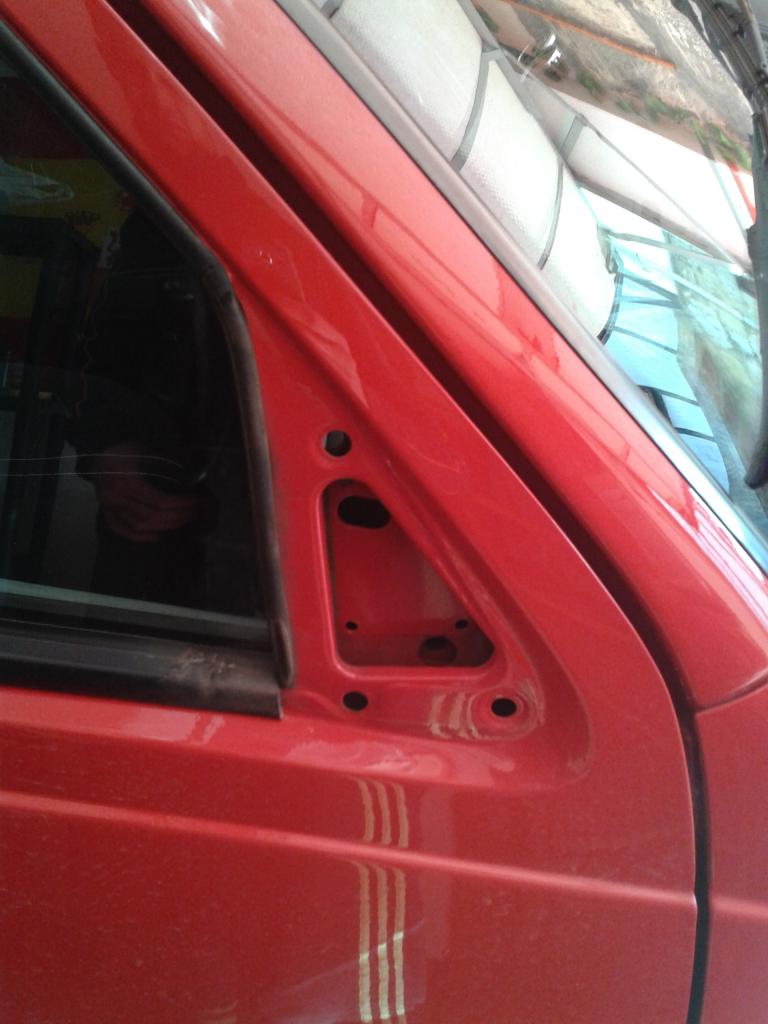

Sacamos el panel de puerta y el espejo retrovisor manual, sale quitando la tapa interior y desatornillando los 3 tornillos que lleva, luego ya metemos el eléctrico:
Archivo adjunto 49771Archivo adjunto 49772Archivo adjunto 49773

Una vez llegado aquí pasaremos los 2 cables al interior de la puerta, (fotos donadas por el forero REMINTONSTIL, con su consentimiento y a petición suya se incluyen en el brico) los podremos pasar por el conector del pasamuros, aquí mostramos como se haría:

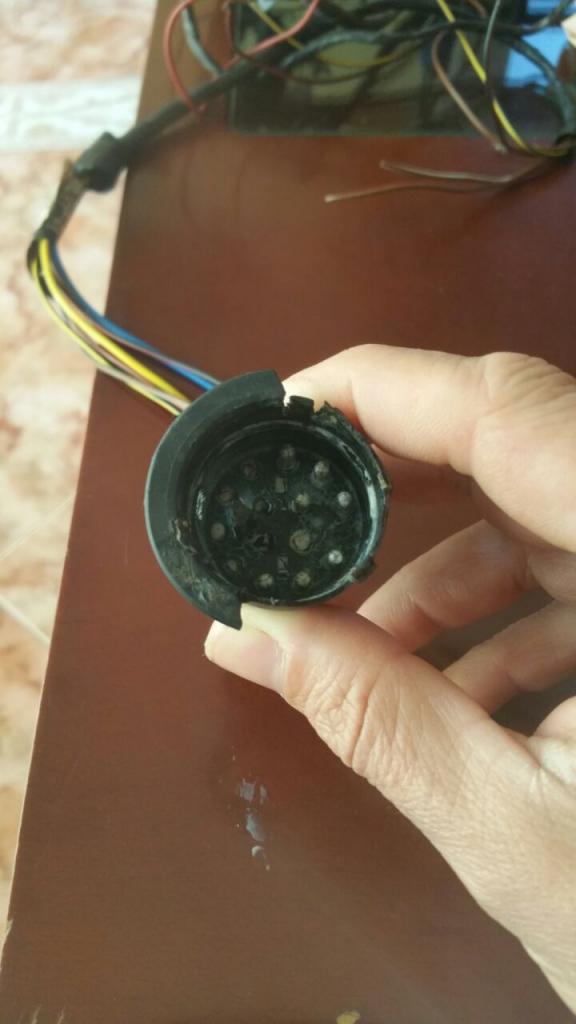

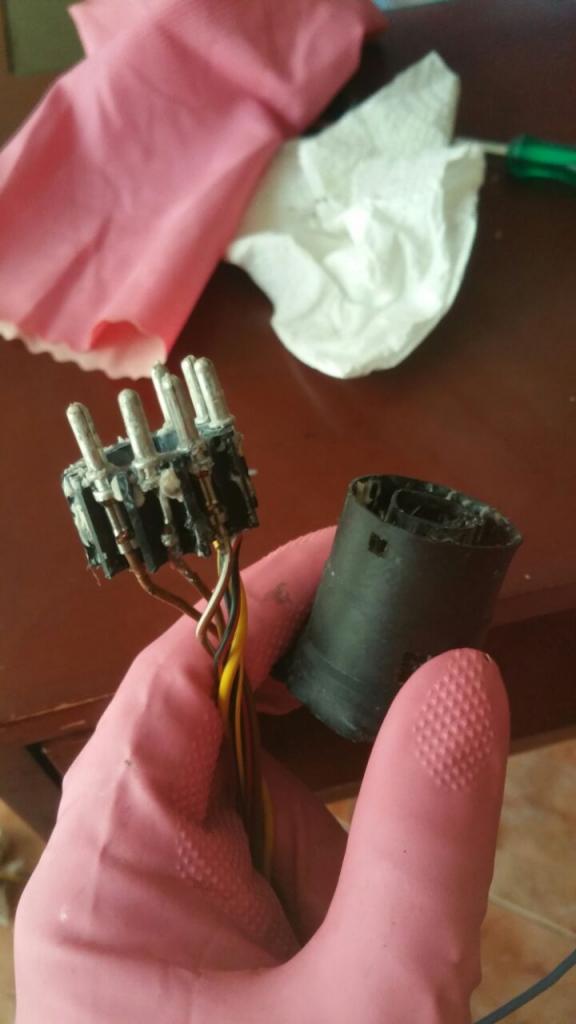

Este es el conector en sí:
Archivo adjunto 49797Archivo adjunto 49798

Limpiando bien de grasa y suciedad tenemos esto:
Archivo adjunto 49799

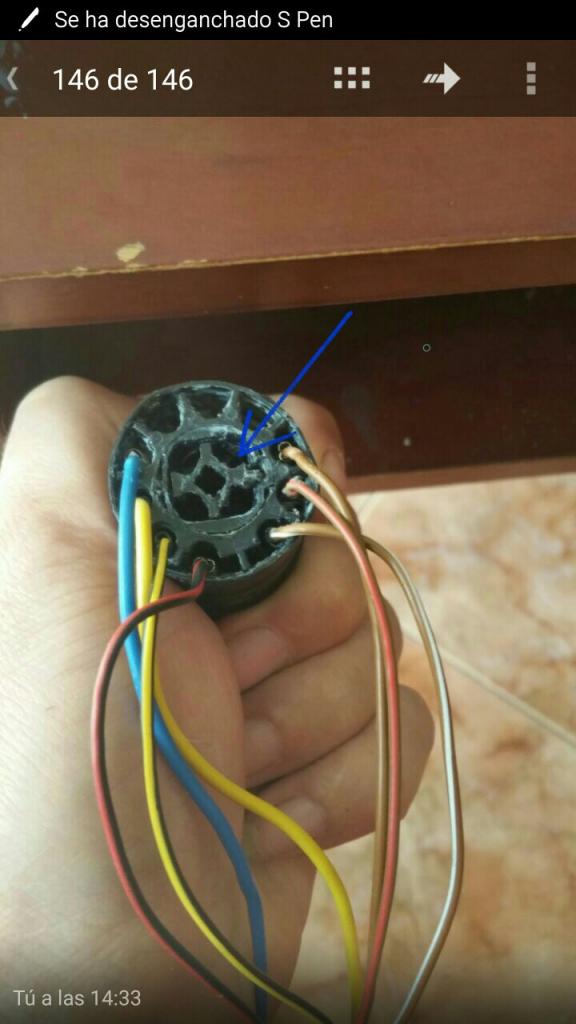

Eso es una pieza que sale haciendo palanca y nos queda así:
Archivo adjunto 49800Archivo adjunto 49801

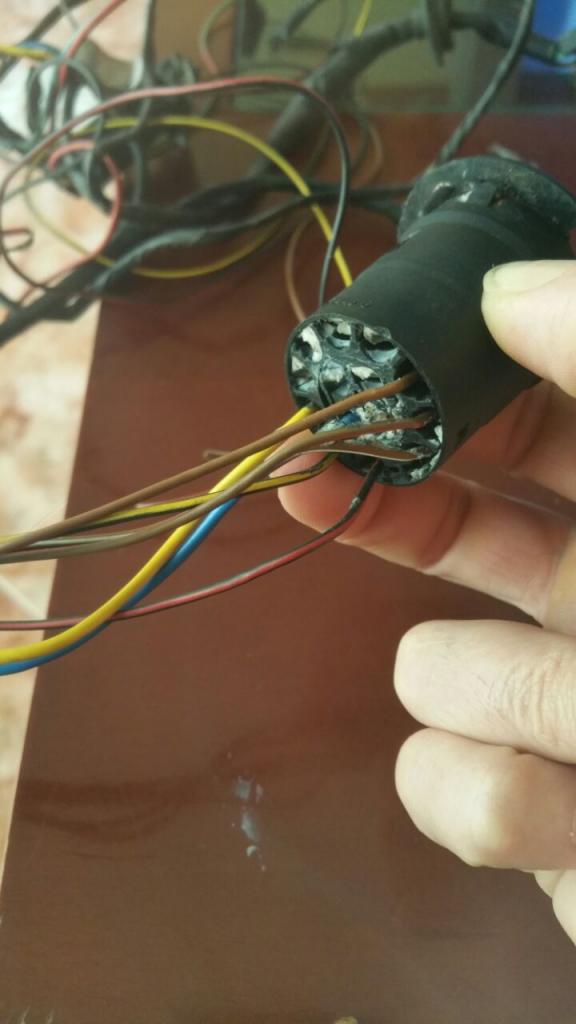

Luego para sacar lo demás:
Archivo adjunto 49802Archivo adjunto 49803

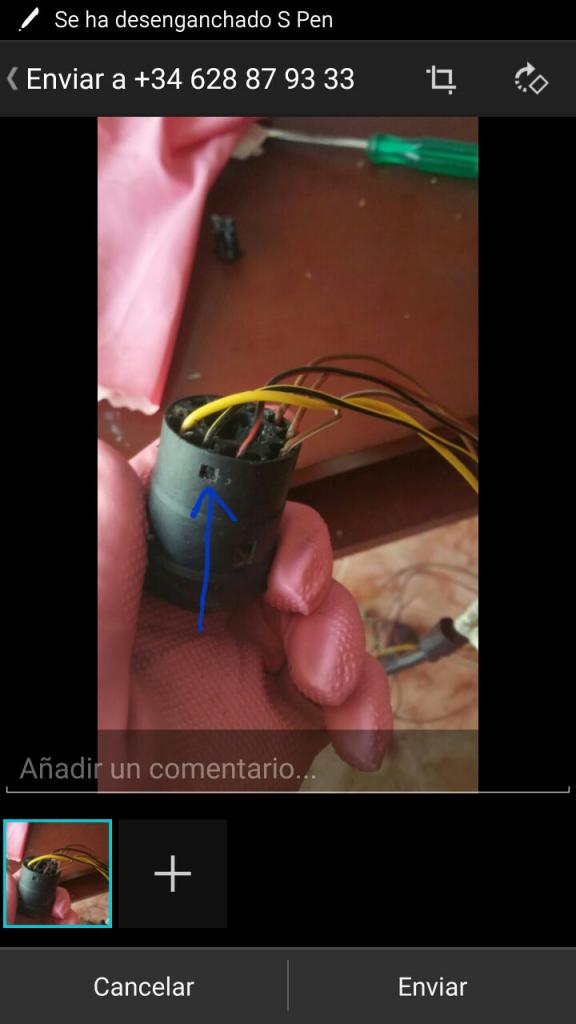

Tiene tres muescas, se sacan haciendo palanca.

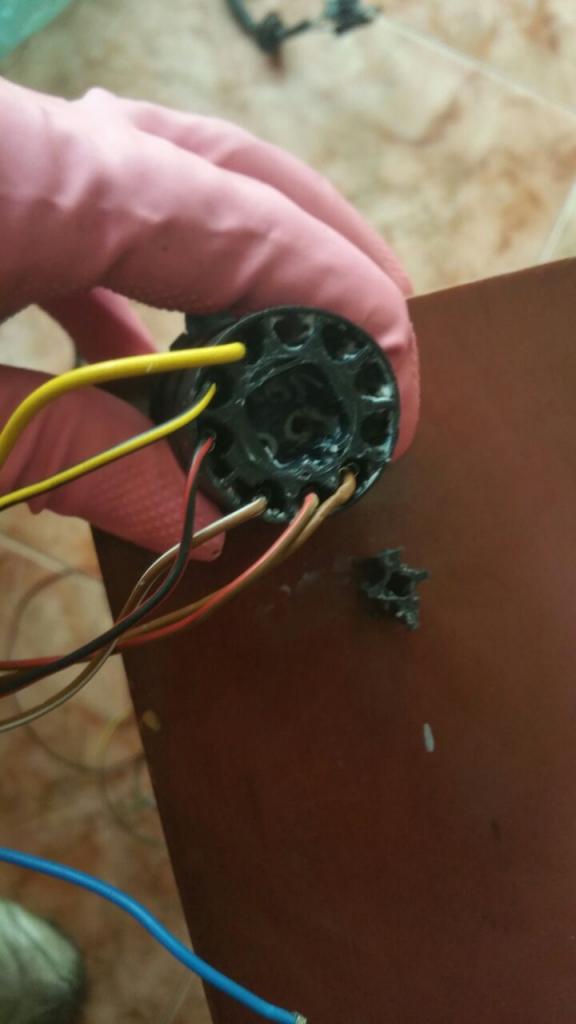

Tiramos hacia afuera y tachán!:
Archivo adjunto 49804
Ya podemos poner o quitar lo que necesitemos.

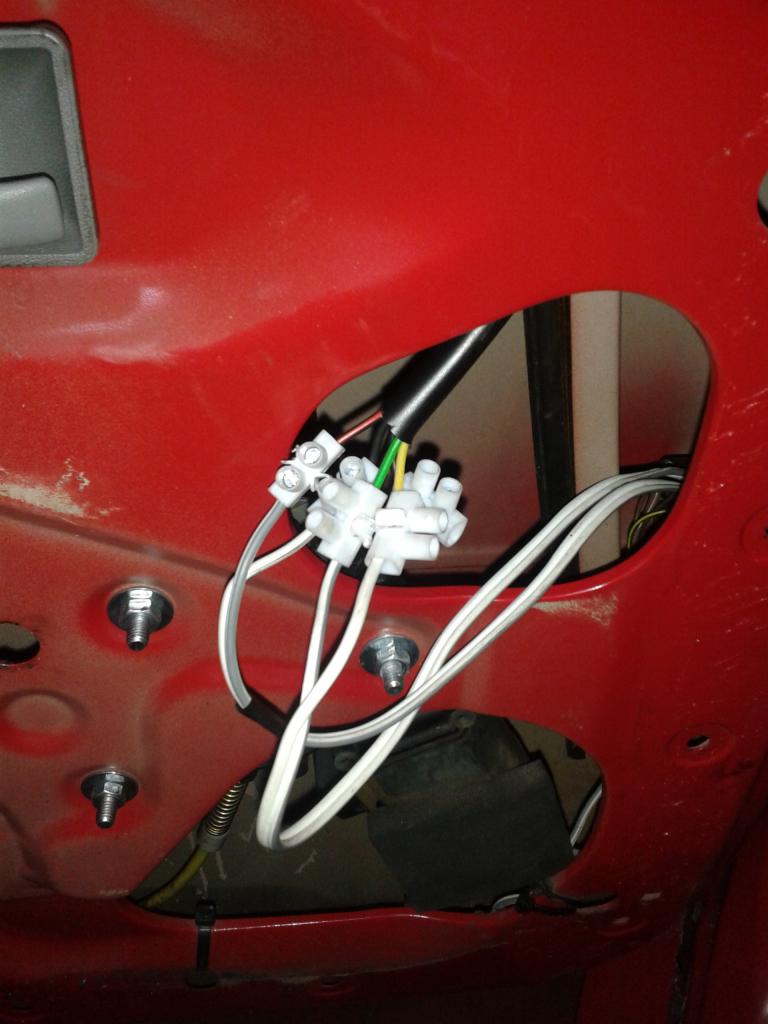

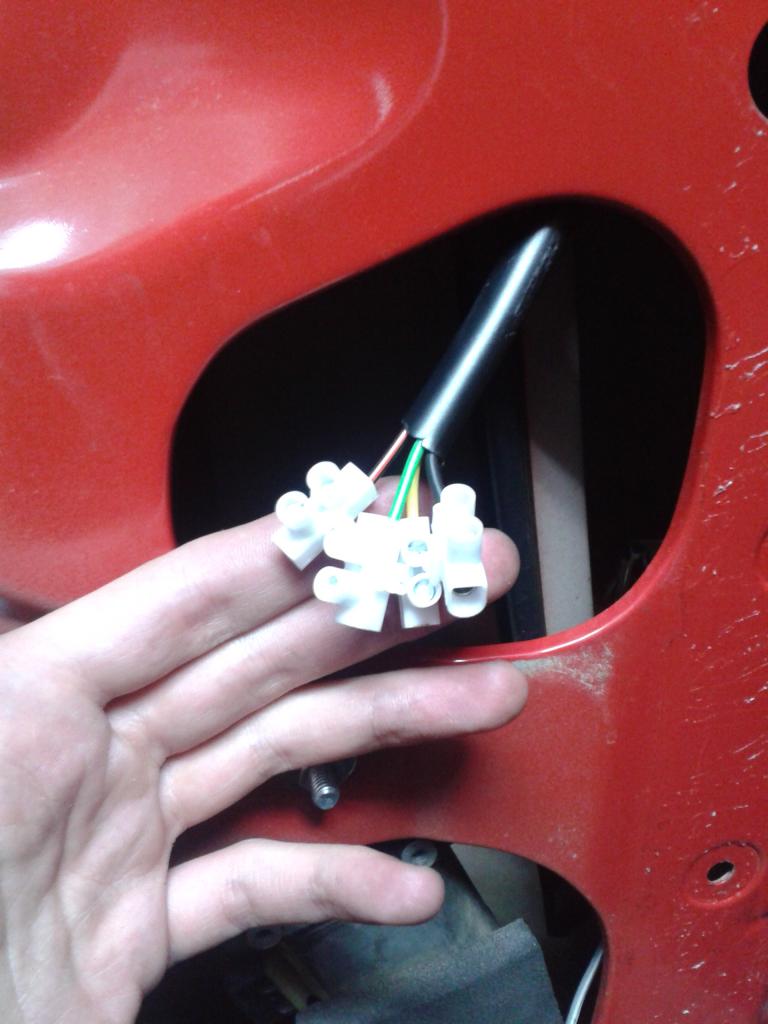

Cortamos el conector de los espejos y ponemos clemas:
Archivo adjunto 49774Archivo adjunto 49775

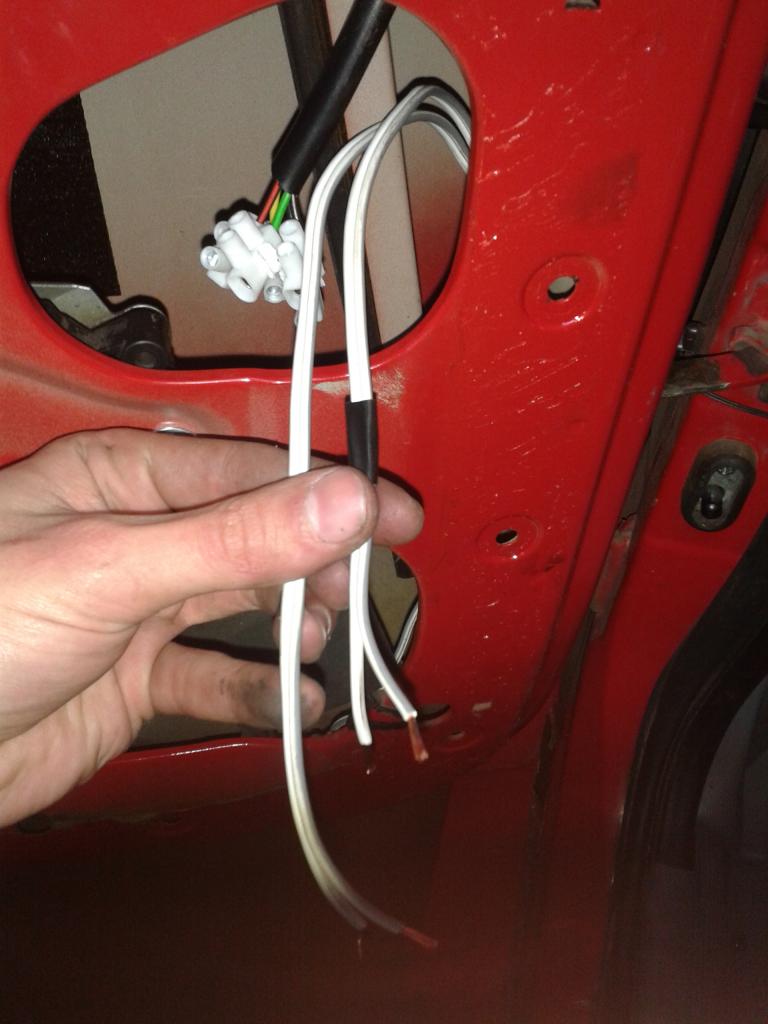

Una vez identificados los cables se conectan cada uno en su sitio (podéis usar cables de diferentes colores para que sea mas fácil, yo use todos blancos jeej), solo he hecho funcionar los motores eléctricos, el calefactado no, aunque el cableado está hecho para funcionar también el calefactado, 3 cables son para los motores, 1 para positivo de calefactado y el cable que sobra del espejo se conecta a masa en la propia chapa de la puerta con un tornillo:
Archivo adjunto 49776

Volvemos a montar todo el orden inverso y solo nos faltaría la otra puerta que se hace de la misma forma, si os surgiera alguna duda no dudéis en preguntar.
El resultado final:
Archivo adjunto 49777

Os dejo un video donde se ve su funcionamiento:
https://www.youtube.com/watch?v=RN5NyZMl5nw
Un saludo!

PD: Gracias compi, así queda más completo el brico!
