Trasteando mucho un cuadro digital

Buenas

Me hice hace algún tiempo con un cuadro digital de Kadett y su transductor (La torre, 24 euros) así que antes de decidirme a montarlo pues lo he descuajaringado para familiarizarme un poco con el funcionamiento.

Al final lo he terminado ultralimpiando, puliendo y dejando "kilómetro 0" jeje.

Aquí van las explicaciones:

Para modificar el kilometraje del cuadro realizamos unas operaciones realmente sencillas como son aplicar la Dremel a los tornillos "infranqueables" del cuadro, haciendo un corte longitudinal a cada uno que permiten aflojarlo. Retiramos la tapa principal.

Llegamos a esta imágen con las tripas del digital en el que se ve el módulo del cuentakilómetros:

http://www.clubgsispain.com/attachme...4&d=1171056388

http://www.clubgsispain.com/attachme...1&d=1171056388

Para quitar la placa de circuito tenemos que quitar primero el conector azul, tirando con cuidado o con un destornillador plano pequeño:

http://www.clubgsispain.com/attachme...5&d=1171056388

http://www.clubgsispain.com/attachme...6&d=1171056604

http://www.clubgsispain.com/attachme...7&d=1171056604

Quitando los tres tornillos que lleva retiramos el módulo de números y tenemos algo así:

http://www.clubgsispain.com/attachme...7&d=1171056504

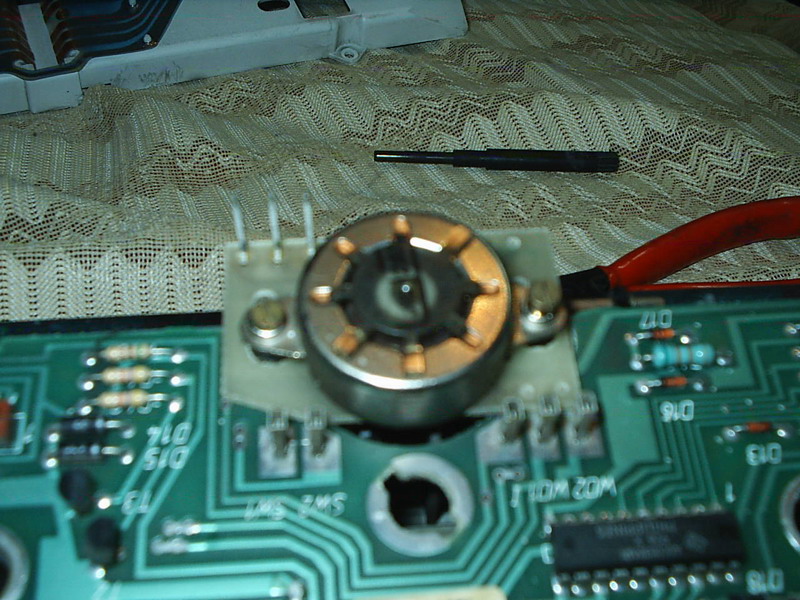

Hemos retirado el tornillo sin fin que mueve el sistema de numeración y el "cabezal" en el que se aloja, que es básicamente un electroimán que lo hace girar según recibe los "pulsos" del transductor:

http://www.clubgsispain.com/attachme...2&d=1171056388

Aquí se ve puesto en su sitio pero mal, porque va por debajo del circuito impreso, pero es para que veáis el conector de tres pines que supongo va al transductor.

http://www.clubgsispain.com/attachme...8&d=1171056504

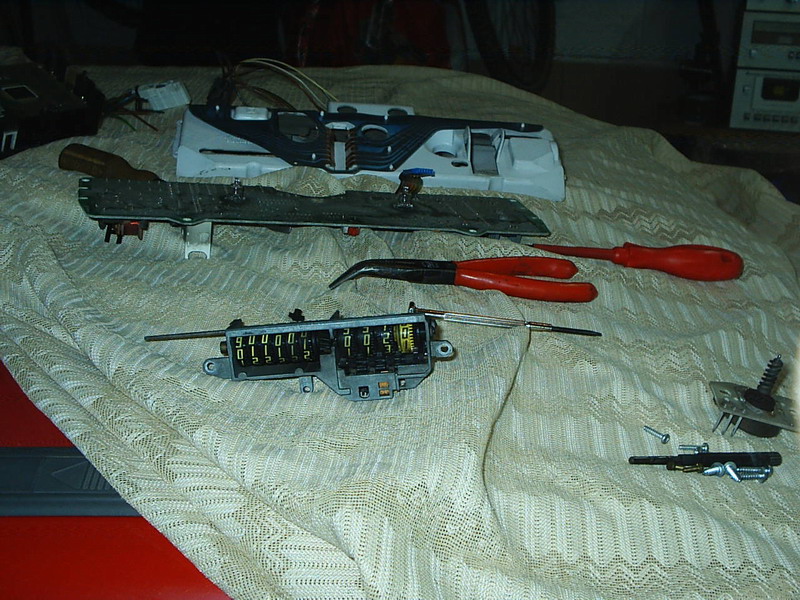

Separamos el tornillo sin fin y el módulo electroimán y al fondo las famosas fombillas halógenas del cuadro (efectivamente solo dos de los tres agujeros son para ellas, el central no):

http://www.clubgsispain.com/attachme...4&d=1171056504

http://www.clubgsispain.com/attachme...3&d=1171056504

http://www.clubgsispain.com/attachme...2&d=1171056504

http://www.clubgsispain.com/attachme...9&d=1171056667

Tenemos ya quitado el módulo del cuentakilómetros:

http://www.clubgsispain.com/attachme...8&d=1171056388

Con un alicate de punta fina retiramos el pasador en el que se anclan las ruedecitas dentadas que controlan el giro de los números y con cuidado sacamos las seis ruedas. El truco está en apretar con la punta el extremo del pasador que no lleva una grupilla.

http://www.clubgsispain.com/attachme...9&d=1171056388

Con el modulo de números sin las ruedas, giramos manualmente los números del contador principal hasta marcar 000000 y volvemos a poner a 0 el parcial con el pincho. Luego ponemos el pasador y las ruedas (ojo que llevan sentido) y a tirar:

http://www.clubgsispain.com/attachme...6&d=1171056504

Ya que estamos pues me animo a quitar el bloque de lcds que produce las luces, va con cuatro tornillos tipo torx:

http://www.clubgsispain.com/attachme...1&d=1171056504

http://www.clubgsispain.com/attachme...9&d=1171056504

http://www.clubgsispain.com/attachme...0&d=1171056504

http://www.clubgsispain.com/attachme...8&d=1171056604

http://www.clubgsispain.com/attachme...9&d=1171056604

http://www.clubgsispain.com/attachme...0&d=1171056604

Estos son los tornillos del cuadro modificados con la Dremel para poder ser atornillados de forma convencional:

http://www.clubgsispain.com/attachme...6&d=1171056388

http://www.clubgsispain.com/attachme...0&d=1171056667

http://www.clubgsispain.com/attachme...1&d=1171056667

Aprovechamos a limpiar el cuadro por dentro, que pocas ocasiones vamos a tener como esta:

http://www.clubgsispain.com/attachme...4&d=1171056604

http://www.clubgsispain.com/attachme...5&d=1171056604

Ya que estamos pues diluimos un poco de pulimento con agua en un trapo y dejamos el frontal inmaculado. Que desde luego que ni lo hubiera comprado a propósito (lo compró mi padre hace mil años no se donde...).

Nos fijamos en la foto del pulimento BEST (hecho en Japón):

http://www.clubgsispain.com/attachme...1&d=1171056604

Y que nos encontramos:

http://www.clubgsispain.com/attachme...2&d=1171056604

http://www.clubgsispain.com/attachme...7&d=1171056667

¡¡¡ Un carro de combate israelí Merkava 1B ¡¡¡¡

http://www.clubgsispain.com/attachme...1&d=1171059710

http://www.clubgsispain.com/attachme...1&d=1171059710

Para que no nos pasemos, cogemos un trapo humedecido y aplicamos un poco de pulimento (se diluye al 50% para pulir cristales):

http://www.clubgsispain.com/attachme...3&d=1171056604

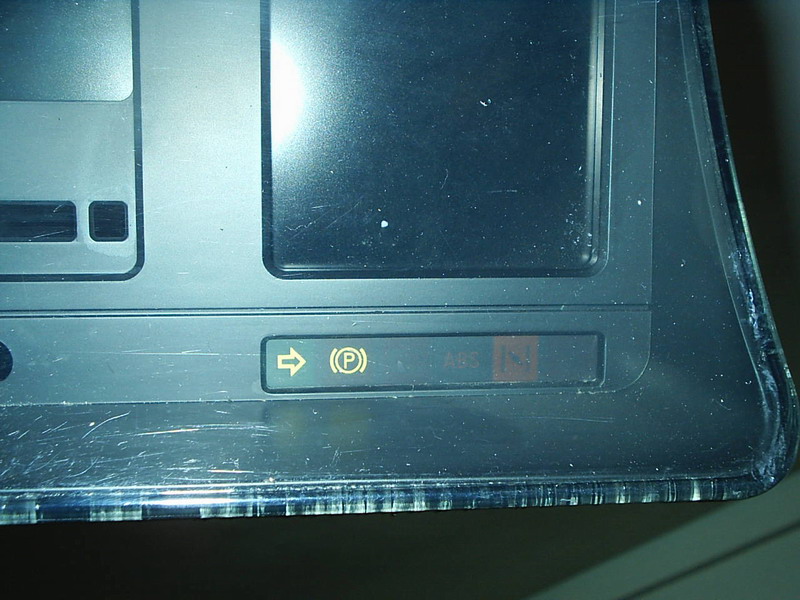

Así es como estaba antes, sensiblemente arañado (procede de la campa del desguace):

http://www.clubgsispain.com/attachme...3&d=1171056388

Y lo dejamos algo más decente:

http://www.clubgsispain.com/attachme...5&d=1171056667

http://www.clubgsispain.com/attachme...3&d=1171056604

Resultado: un cuentakilómetros "kilómetro 0":

http://www.clubgsispain.com/attachme...6&d=1171056667

Una vez montado de nuevo ponemos las bombillas que faltan (y alguna que no hace falta pero total...)

http://www.clubgsispain.com/attachme...2&d=1171056667

El cuadro tiene el famoso botón rojo para ajustar según las ruedas y la caja de cambios:

http://www.clubgsispain.com/attachme...4&d=1171056667

Ahora duda: ¿para qué vale este conector denominado P2 que tiene el cuadro?

http://www.clubgsispain.com/attachme...3&d=1171056667

Espero que os sea útil.

Un saludo

se nota mucho cuando se limpia bien por dentro, bueno, se nota si lo tienes puesto y hace mucho que no se limpia.
el problema de andar con los kilometros del cuadro es que luego a veces no funciona bien el parcial y se atranca, y claro, ya no marca los km. pasa a veces, no se porque!!

nota: las bombillas que lleva ese cuadro, las dos grandes cuestan 20 euros cada una.

por cierto uziegal, muy buen trabajo!!!XDDDD que se me olvidaba

joder tio que pasada esto no es un brico es una biblia del cuadro digital...


muy bueno ese trabajo de restauracion te compro ese cuadro nuevo je je

uzi eres el bricoman por exelencia siempre que piense en la palabra brico me vienes tu ala mente xD

Saludos

Arganda no tiene cadena local ??, proponles hacer un espacio tipo bricomania... ;)

Vas a ponerle la cama llena de grasa a tu madre :D .



P.D. Nunca os ha interesado un cuadro digital de Omega A?:mrgreen:

Buenas

Remy, parece que los cuentakilómetros parciales de los Kadett no van demasiado bien nunca, ya sabemos el problema crónico del "atrancamiento" con su "raca-raca" de toda la vida.

Josevi, este cuadro seguramente lo ponga en mi coche, pero ya sabes, si quieres uno no tienes más que pedirlo.

Antonio, déjate de más curro que ya solo me quedan 5 horas libres al día y las empleo en dormir.

Semper, el cuadro de Omega es una auténtica pasada ¿lo vendes?

Un saludo

la posicion del boton rojo para los que llevamos ruedas de 15" cual debe ser??ha quedado precioso

BFFF Uzi gracias tio ya sabes que estoy con el mismo tema con la diferencia qu eno tenia puñetera idea jeje, me as salvado amigo, saludos y a seguir asi.

Si, el cuadro digital del omega A es muyy bonito si... xDDD. Aver si me pongo con el...
