Elevalunas Kadett funcionando

Buenas

Como sabréis, me propuse montar en el Brico-kadett los elevalunas y el centralizado que no tenía. Por no tener no tenía ni cableado, así que lo monté todo entero aprovechando una instalación que extraje "quirúrjicamente" en La Torre".

Os pongo las fotos y luego voy comentando que voy por ahí un momento.

Un saludo

Aquí el conector en el que termina el cableado metido bajo los asientos hasta las puertas. Es un concector redondo que tiene dos cables, uno rojo-negro y otro rojo, que supongo son para el elevalunas (positivo bajo contacto) y centralizado (positivo directo).

Como era de esperar, cuando quité la tapa del costado izquierdo para ver el bloque de conexiones por donde alimenta el invento, nada, no tengo conector hembra para el redondo, así que a tirar del que me traje cuando quité la instalación en el desguace.

http://www.clubgsispain.com/attachme...3&d=1163373510

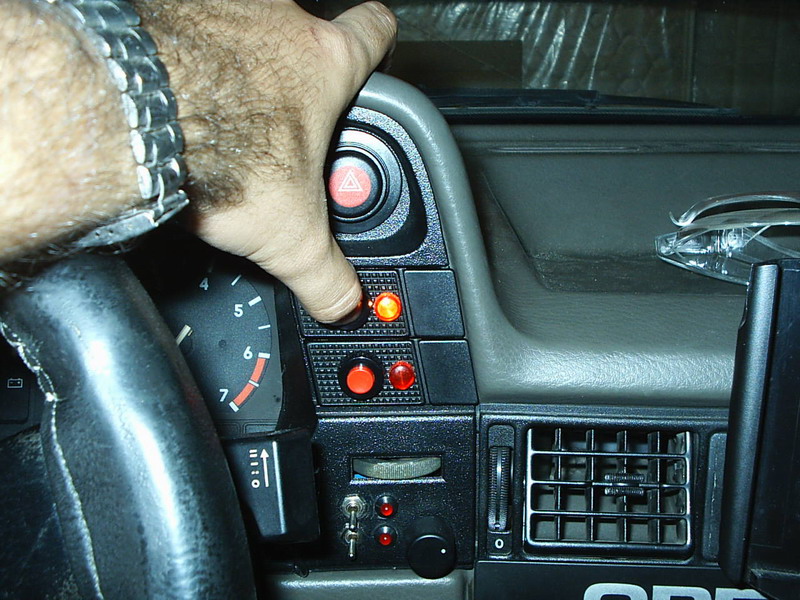

Los mandos ya estaban puestos, solo quedaba poner el fastón redondo de toma de masa que puse el otro día.

http://www.clubgsispain.com/attachme...4&d=1163373510

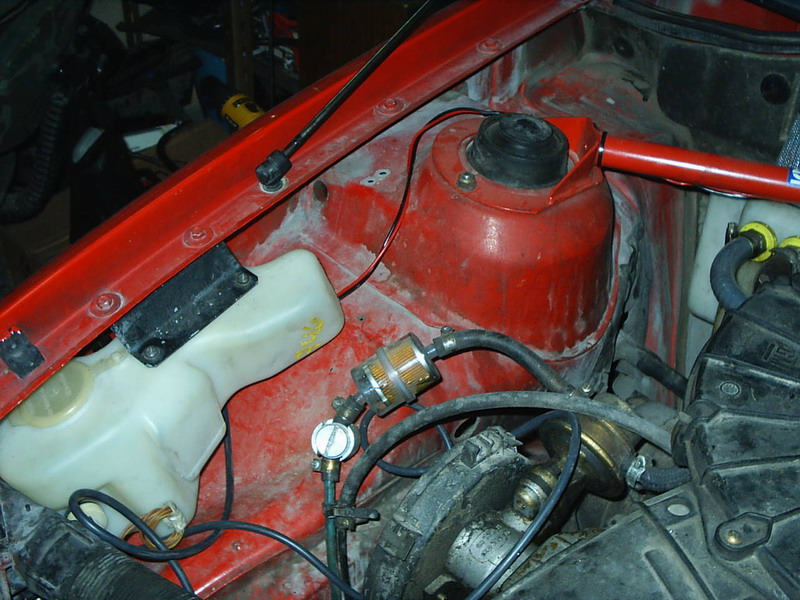

Y ahora viene la madre del cordero, la instalación nueva que he montado para todos los tinglados. Aunque mi idea es organizar el cableado de todo lo que he ido metiendo a posteriori al kadett, viendo el tinglado no se si lo he conseguido (sobra decir que aún no está acabado todo).

Me hice con una caja de fusibles de Astra que he puesto donde mejor he podido, con unas pletinas metálicas y una fijación, donde van metidos:

- relé y fusible de antinieblas
- fusible de centralizado
- fusible de elevalunas
- fusible de bomba de lavafaros
- fusible de luz de motor

Si os habéis fijado, todos excepto este último tienen portafusibles maxis que han quedado tremendos, pero este último no tiene aún, pero debe quedar todo perfecto.

http://www.clubgsispain.com/attachme...6&d=1163373510

http://www.clubgsispain.com/attachme...7&d=1163373510

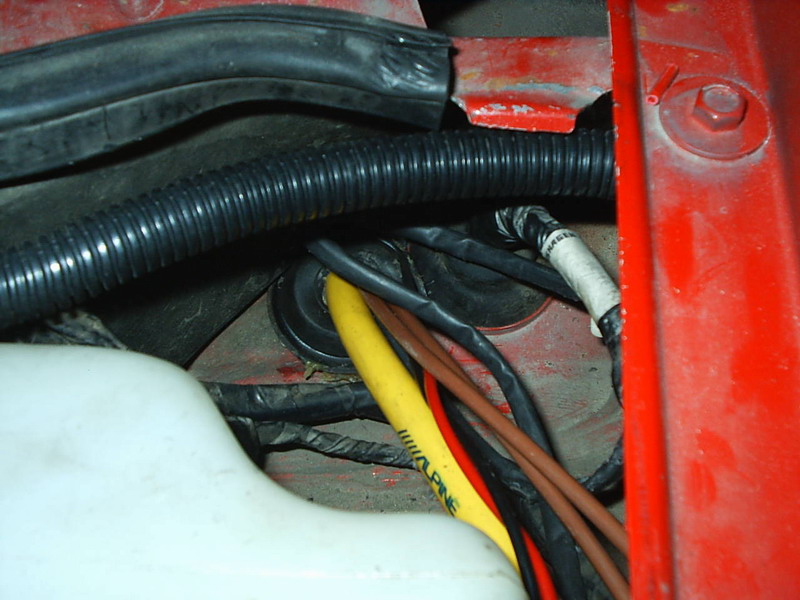

El megapasamuros que hice tiempo atrás, por ahí pasan más cables que por los túneles del metro de Madrid (cuando esté todo acabado, lo siliconearé de nuevo):

http://www.clubgsispain.com/attachme...8&d=1163373510

http://www.clubgsispain.com/attachme...5&d=1163373510

http://www.clubgsispain.com/attachme...6&d=1163373570

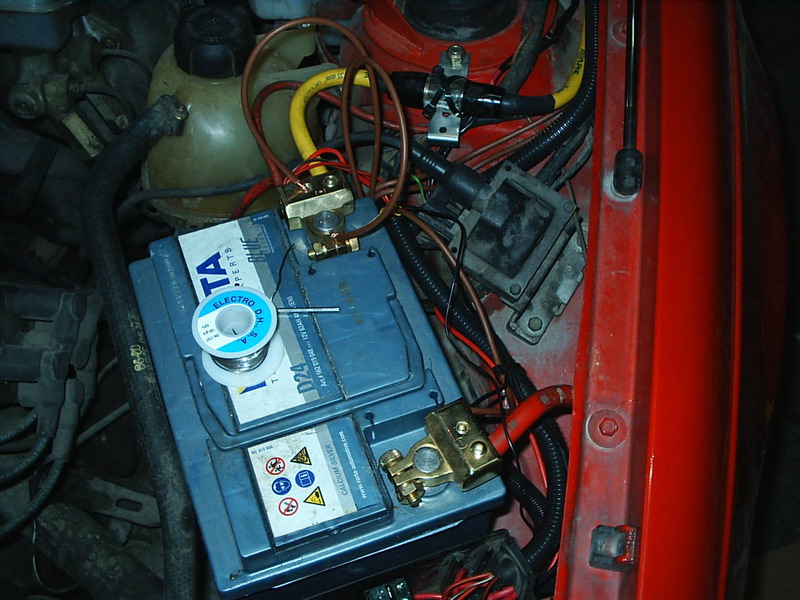

Unos detalles del interior del portafusibles, donde se ve todo el cableado que va desde los fusibles a la batería y a sus respectivos destinos, haciendo uso de soldador, cable de sección aparente y termoretráctil. Cuando esté todo terminado también siliconearé todo.

http://www.clubgsispain.com/attachme...0&d=1163373510

http://www.clubgsispain.com/attachme...1&d=1163373510

Ahora el detalle absurdo: ayer terminé a las mil en el garaje y me quedó solo el detalle de cortar el cable que pasé al interior de la alimentación de elevalunas y centralizado, así que lo recogí y dejé listo ahí para hoy dar el viajecito por la sierra. Hoy-mañana lo corto, sello con termoretráctil y meto por su sitio, ya buscado.

http://www.clubgsispain.com/attachme...2&d=1163373510

http://www.clubgsispain.com/attachme...3&d=1163373570

Unos planos más ámplios donde se ve la caja de fusibles tapada (faltan unas pegatas arriba indicando para que es cada cosa), también el zurullo de cables a falta de encintar y alguno suelto como la señal de control de los nieblas delanteros.

http://www.clubgsispain.com/attachme...4&d=1163373570

http://www.clubgsispain.com/attachme...5&d=1163373570

http://www.clubgsispain.com/attachme...8&d=1163373570

El lavafaros, también conectado y alimentado:

http://www.clubgsispain.com/attachme...7&d=1163373570

http://www.clubgsispain.com/attachme...9&d=1163373570

ostias pro ke raro UZI haciendo algo en el culon!!xDDDD

Cuanta cosa, al final te veo metiendo otra bateria en el maletero :D

joder tio,si algun dia tu coche acaba en un desguace,el que lo vea se va a poner las botas.

ya suben bien o aun se queda un poco atascado ???

Buenas

Está terminado todo, corté los cables sobrantes, soldé el conector dentro de la caja que hay a la izquierda y puse con termoretractil y listo.

Aún roza el izquierdo porque no me trajeron el srapy de silicona para lubricar que pedí, mientras he estado con el soplete dándole la tela asfáltica.

Un saludo

Cita:

---

Iniciado por cio24

joder tio,si algun dia tu coche acaba en un desguace,el que lo vea se va a poner las botas.

---

Joer leo esto ahora y me vengo abajo, en fins.

Anda +++++, no te me pongas melancólico-nefrítico que me lo pegas a mi... sniff!

Ya te dije que tu Brico-Kadett murio en acto de servicio, salvandote la vida. Hasta a los demás nos dio pena por él, pero la alegria por saber que un amigo ha salido de un accidente así, y solo con unas magulladuras y la espalda un poco jodia pero entera, compensan esos pesares.

Ponte a pensar en el Vectra y deja al Kadett para el baul de los buenos recuerdos, y si te sirve de consuelo, quizás el metal de la chapa de tu Kadett sigue dando guerra en forma de otras cosas metalicas; a lo mejor es ahora una silla de diseño con el rico culo de algún pivón sentado encima..., el Kadett preferiria ese culo en lugar del tuyo XXXDDD!

Animo bricoman.

Un abrazo

Me pongo a ratos melancólico y me jode que se perdiera el post en el que la gente del club me demostrábais ese cariño y amistad, que seguro los responsables del disaster no habrán experimentado en su ++++ vida.

Por otra parte, últimamente la espalda me recuerda demasiado a menudo lo que la hice.

Un abrazote.

PD: El Kadett se fue a La Torre vacío, os jodéis buitres, jajaja.
